Moduł odbiornika GPS Navilock NL-650ERS — Interfejs szeregowy, 50 kanałów, czułość -160 dBmW, 5 V, 30×30×7.9 mm

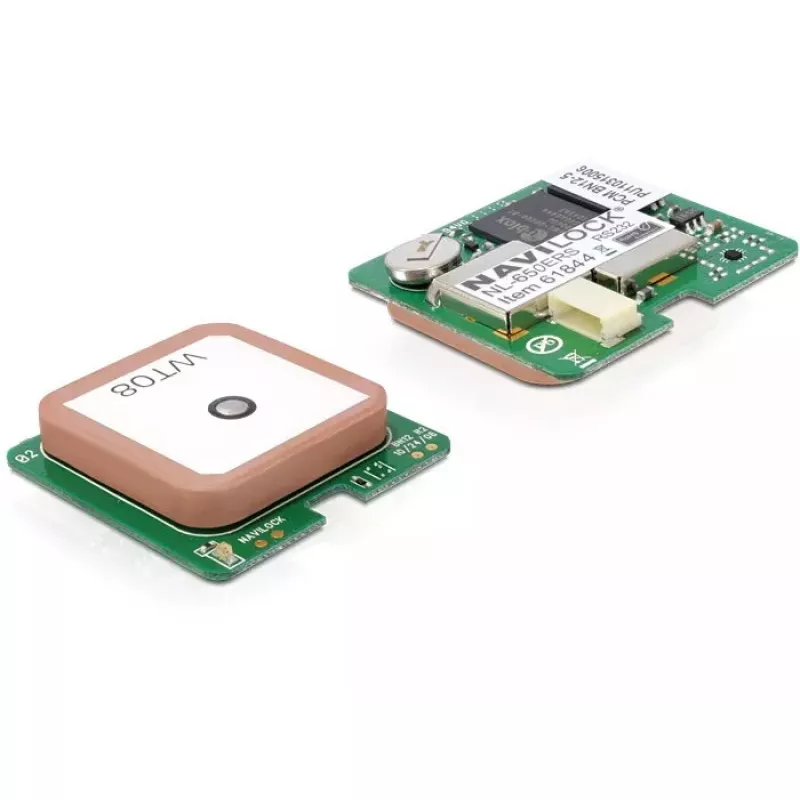

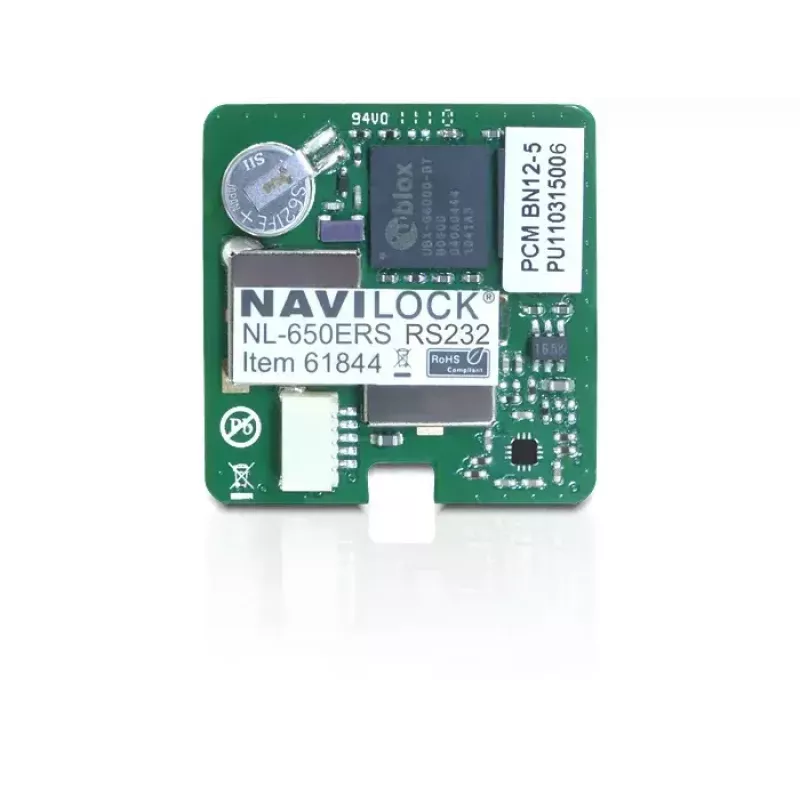

Navilock NL-650ERS to kompaktowy moduł odbiornika GPS zaprojektowany do dostarczania danych pozycyjnych GNSS przez interfejs szeregowy. Moduł obsługuje do 50 kanałów śledzenia i osiąga czułość −160 dBmW, dzięki czemu nadaje się do użytku w środowiskach o ograniczonej przestrzeni lub słabym sygnale. Urządzenie pracuje przy zasilaniu 5 V i ma niewielkie wymiary 30 × 30 × 7,9 mm, co umożliwia integrację z wbudowanymi systemami nawigacji, jednostkami telemetrycznymi, trackerami i niestandardową elektroniką wymagającą niezawodnych informacji o pozycjonowaniu satelitarnym i czasie.

Zalety

NL-650ERS łączy wysoką czułość i wielokanałowe śledzenie w kompaktowej obudowie, oferując stabilne pozyskiwanie satelitów i ciągłe śledzenie nawet w trudnych warunkach odbioru. Jego interfejs szeregowy upraszcza integrację z mikrokontrolerami i sterownikami przemysłowymi, a niskoprofilowe wymiary pozwalają na instalację w aplikacjach o ograniczonej przestrzeni. Charakterystyka elektryczna modułu jest zgodna ze standardowymi środowiskami logicznymi 5 V, co zmniejsza potrzebę dodatkowego przesuwania poziomów lub konwersji zasilania przy użyciu z powszechnie stosowanymi platformami wbudowanymi.

Zastosowanie

• Wbudowane systemy nawigacji w pojazdach i dronach
• Urządzenia do śledzenia zasobów i telemetrii
• Synchronizacja czasu dla sterowników przemysłowych
• Niestandardowa elektronika i prototypowanie z mikrokontrolerami

Kluczowe specyfikacje

• Liczba kanałów: 50 kanałów śledzenia do jednoczesnego odbioru satelitów
• Czułość odbiornika: −160 dBmW dla wydajności przy słabym sygnale
• Interfejs: Komunikacja szeregowa zgodna z systemami opartymi na UART
• Napięcie zasilania: 5 V napięcie robocze
• Wymiary: 30 × 30 × 7,9 mm kompaktowy rozmiar modułu
• Typowe zastosowania: ustalanie pozycji, wyprowadzanie danych nawigacyjnych, synchronizacja czasu

Jak używać

Podłącz NL-650ERS do kontrolera hosta za pomocą linii interfejsu szeregowego do przesyłania danych i konfiguracji oraz zapewnij stabilne zasilanie 5 V. Umieść moduł z czystym widokiem nieba lub odpowiednim podłączeniem anteny, aby zapewnić optymalny odbiór satelitarny. Używaj standardowych zdań NMEA lub specyficznych dla producenta przez łącze szeregowe do odczytu danych o pozycji, prędkości i czasie. Skonfiguruj częstotliwości aktualizacji i komunikaty wyjściowe za pomocą zestawu poleceń modułu w zależności od potrzeb aplikacji. Przestrzegaj zalecanych praktyk odsprzęgania i uziemienia w projekcie hosta, aby zminimalizować szumy elektryczne i zapewnić niezawodną komunikację.

Zalecenia

Aby uzyskać najlepszą wydajność, zamontuj moduł w miejscu z niezakłóconym widokiem nieba i z dala od dużych metalowych przedmiotów lub źródeł szumów RF. Użyj odpowiedniej anteny zewnętrznej, jeśli środowisko instalacji ogranicza bezpośrednią widoczność nieba. Sprawdź poziomy napięcia szeregowego i uziemienie przed zasileniem modułu, aby zapobiec uszkodzeniu interfejsu. Podczas integracji z systemami przemysłowymi uwzględnij czas na zimne pozyskiwanie satelitów i rozważ wspomagane GNSS lub okresowe ciepłe starty, aby skrócić czas do pierwszego ustalenia pozycji, jeśli są dostępne.
