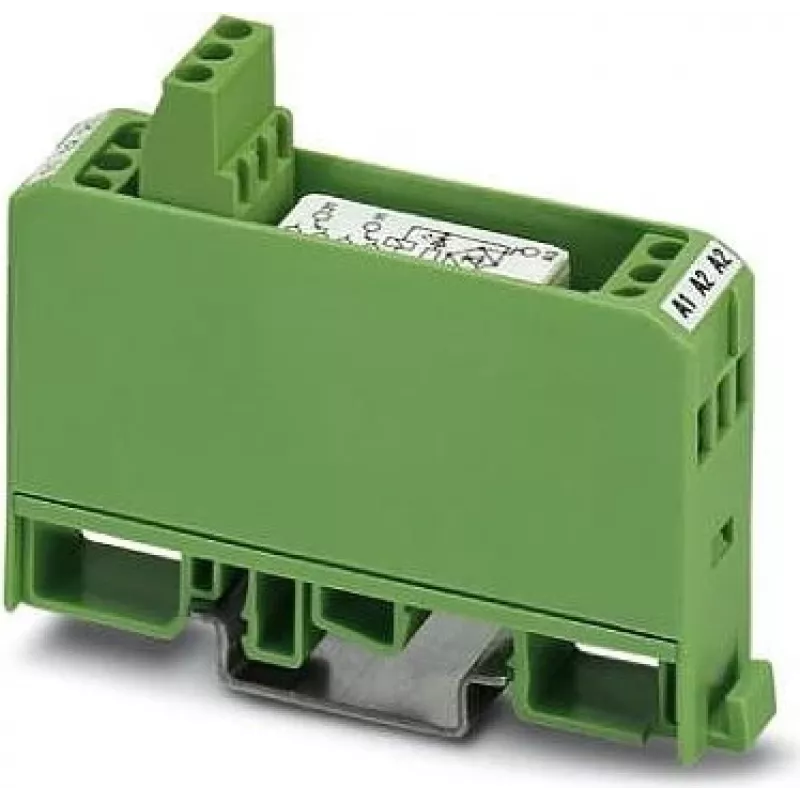

Moduł przekaźnikowy Phoenix Contact EMG 17-REL/KSR-24/21-21-LC 2940391

Dla inżynierów sterowania, którzy potrzebują niezawodnego zwielokrotnienia sygnału w ciasnych przestrzeniach, EMG 17-REL/KSR-24/21-21-LC od Phoenix Contact wyróżnia się kompaktową obudową o szerokości 17,5 mm i dwoma stykami przełącznymi. W przeciwieństwie do podstawowych przekaźników na szynie, ten moduł integruje miniaturowy przekaźnik mocy ze wskaźnikiem stanu LED i połączeniami śrubowymi, co czyni go idealnym do instalacji na szynie DIN, gdzie liczy się przestrzeń i przejrzystość.

Najważniejsze cechy

• Dwa styki przełączne (DPDT) do wszechstronnego przełączania dwóch niezależnych obwodów
• Cewka 24 V DC ze wskaźnikiem stanu LED zapewniającym natychmiastową wizualną kontrolę
• Kompaktowa szerokość 17,5 mm oszczędza miejsce na zatłoczonych szynach DIN
• Technologia połączeń śrubowych zapewnia bezpieczne okablowanie w środowiskach przemysłowych
• Wysokie napięcie izolacji 4 kV między wejściem a wyjściem dla bezpieczeństwa

W codziennym użytkowaniu

Zamontuj moduł na standardowej szynie DIN i podłącz sygnał sterujący 24 V DC do zacisków cewki. Dioda LED świeci się, gdy przekaźnik jest wzbudzony, zapewniając szybki podgląd stanu. Dwa styki przełączne mogą przełączać obciążenia do 6 A przy 250 V AC/DC, dzięki czemu moduł nadaje się do sterowania stycznikami, zaworami lub lampkami sygnalizacyjnymi. Obudowa z poliamidu zapewnia ochronę IP20, odpowiednią do szaf sterowniczych i rozdzielnic. W zakresie temperatur pracy od -20 °C do 50 °C działa niezawodnie w typowych warunkach przemysłowych.

Pełna specyfikacja

• Napięcie wejściowe: 24 V DC
• Styki wyjściowe: 2 styki przełączne (DPDT)
• Maks. prąd przełączania: 6 A
• Maks. napięcie przełączania: 250 V AC/DC
• Metoda połączenia: połączenie śrubowe
• Typ montażu: szyna DIN
• Klasa ochrony: IP20
• Temperatura pracy: od -20 °C do 50 °C
• Napięcie cewki: 24 V DC
• Typ przekaźnika: miniaturowy przekaźnik mocy
• Wskaźnik stanu: LED
• Napięcie izolacji (wejście/wyjście): 4 kV
• Trwałość elektryczna: 10^5 cykli (przy 6 A, 250 V AC)
• Trwałość mechaniczna: 10^7 cykli
• Materiał obudowy: poliamid (PA)
• Typ złącza: podstawowy blok zaciskowy
• Seria produktu: EMG

Uwaga końcowa

Dzięki smukłej konstrukcji i solidnej wydajności przekaźnika, EMG 17-REL/KSR-24/21-21-LC to niezawodny wybór do rozbudowy wyjść sterujących w projektach automatyki.
