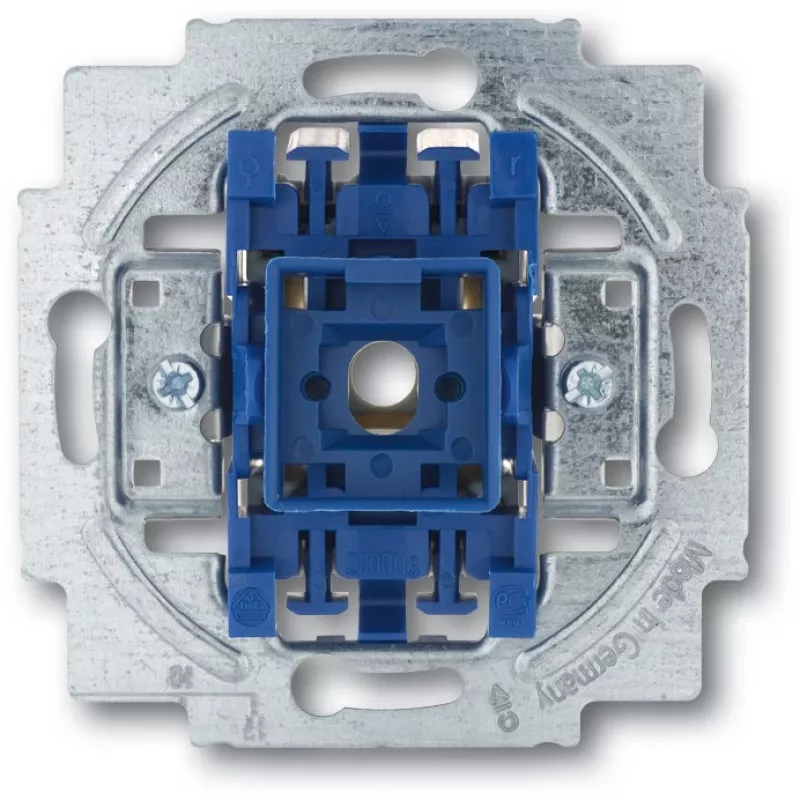

Moduł przełącznika jednobiegunowego Busch‑Jaeger 2020 US‑206, 1P, 10 A, 250 V, niebieski metalizowany, 71×71×25 mm

Busch‑Jaeger 2020 US‑206 to moduł przełącznika jednobiegunowego w niebieskim metalizowanym wykończeniu, przeznaczony do montażu w standardowych puszkach podtynkowych. Kompaktowy moduł ma wymiary 71 × 71 × 25 mm i jest przystosowany do prądu znamionowego 10 A oraz napięcia 250 V AC. Posiada zacisk N i może być okablowany jako styk normalnie otwarty (prąd spoczynkowy) lub normalnie zamknięty (prąd roboczy).

Zalety

Moduł obsługuje zarówno okablowanie normalnie otwarte, jak i normalnie zamknięte, oferując elastyczność w różnych schematach sterowania. Jest kompatybilny ze standardowymi puszkami podtynkowymi zgodnie z DIN 49073, część 1, oraz z puszkami Busch‑Jaeger (3040, 3050, 3060). Kompaktowe wymiary umożliwiają montaż w typowych ramkach przełączników, zapewniając parametry 10 A/250 V odpowiednie dla obwodów oświetleniowych i małych odbiorników.

Odpowiedni do

Najważniejsze specyfikacje

Sposób użycia

Moduł należy montować wyłącznie w odpowiednich puszkach podtynkowych (DIN 49073, część 1) lub w podanych puszkach Busch‑Jaeger. Wybrać okablowanie dla styków normalnie otwartych lub normalnie zamkniętych zgodnie z wymaganym zachowaniem sterowania i podłączyć przewody do wyznaczonych zacisków, włączając zacisk N. Przestrzegać lokalnych przepisów dotyczących okablowania i odłączyć zasilanie przed instalacją. Po zamontowaniu zamocować ramkę przełącznika i płytkę maskującą kompatybilną z wymiarami modułu.
