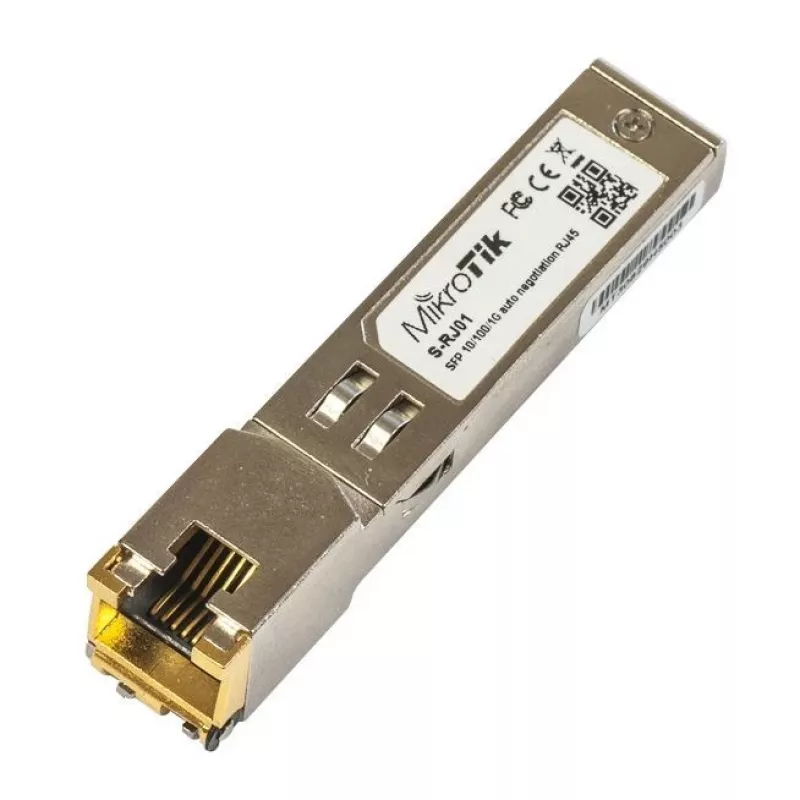

Moduł przełącznika sieciowego MikroTik S-RJ01 — 1× Gigabit Ethernet (RJ-45), 1000 Mbps, przepustowość 1,25 Gbit/s, zasięg transmisji 0,1 km

S-RJ01 to miedziany moduł SFP RJ45 10/100/1000M zaprojektowany do współpracy z większością gigabitowych portów SFP w przełącznikach, routerach i innych urządzeniach sieciowych. Moduł oferuje kompaktową, hot-pluggable obudowę SFP ze standardowym złączem RJ-45 i obsługuje dwukierunkowe łącza do 1,25 Gb/s po okablowaniu miedzianym dla krótkodystansowych połączeń Ethernet.

Zalety

S-RJ01 stanowi prosty sposób na dodanie miedzianej łączności Ethernet do urządzeń z gniazdami SFP bez modyfikacji sprzętu. Obsługuje standardowe pojedyncze zasilanie 3,3 V, jest zgodny ze specyfikacjami IEEE 802.3 i SFP MSA oraz umożliwia dostęp do układu scalonego warstwy fizycznej poprzez 2-przewodową magistralę szeregową. Moduł jest zgodny z RoHS i przystosowany do pracy w rozszerzonym zakresie temperatur obudowy, co zapewnia niezawodne działanie w różnych środowiskach.

Kluczowe specyfikacje

• Przepustowość: do 1,25 Gb/s dwukierunkowo
• Medium: nieekranowana skrętka (UTP), do 100 m
• Złącze: RJ-45
• Standardy: zgodny z IEEE Std 802.3TM-2002, SFP MSA
• Zasilanie: pojedyncze +3,3 V
• Zakres temperatur (obudowa): 0°C do +85°C
• Obudowa: Hot-pluggable SFP
• Zarządzanie: dostęp do PHY przez 2-przewodową magistralę szeregową
• Środowiskowe: zgodność z RoHS

Sposób użycia

Włóż moduł S-RJ01 do kompatybilnego portu SFP w urządzeniu sieciowym, aż zostanie mocno osadzony; jest to moduł hot-pluggable, więc w większości urządzeń nie jest wymagane wyłączanie. Podłącz kabel UTP RJ-45 do modułu i upewnij się, że diody łącza lub diagnostyka urządzenia wskazują aktywne połączenie. Skonfiguruj port urządzenia zgodnie z potrzebami dotyczącymi prędkości i duplexu; moduł negocjuje prędkości do gigabitowych po miedzi. W celu zarządzania, jeśli host obsługuje taką funkcję, można uzyskać dostęp do układu scalonego warstwy fizycznej przez interfejs 2-przewodowej magistrali szeregowej.

Zalecenia

Stosuj kabel UTP kategorii 5e lub wyższej, aby zapewnić niezawodną pracę gigabitową do 100 m, sprawdź kompatybilność z portem SFP swojego urządzenia i przestrzegaj podanego zakresu temperatur pracy (0°C do +85°C), aby zagwarantować stabilną wydajność.
