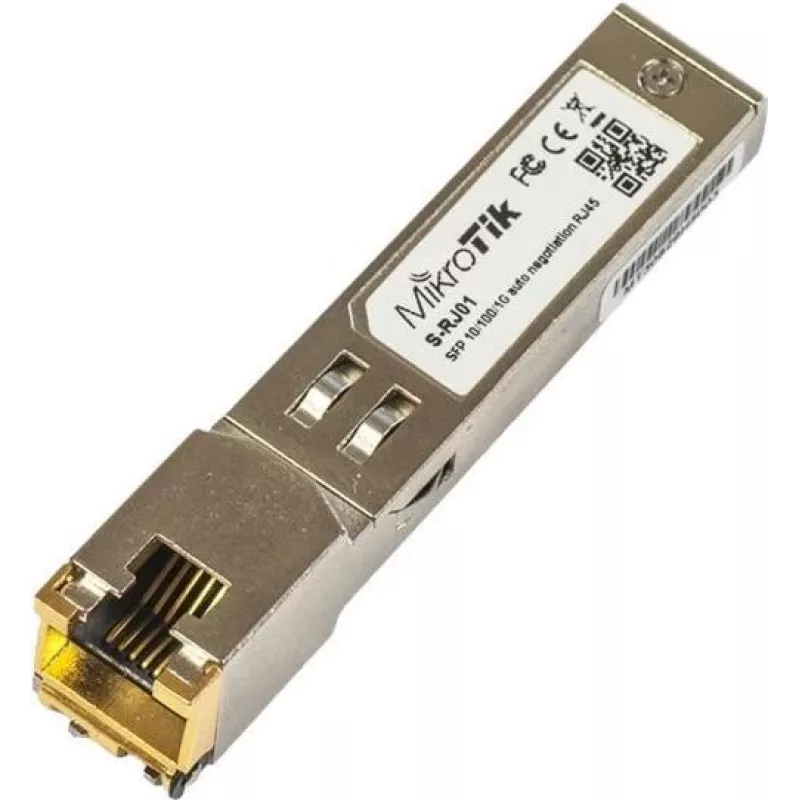

Moduł przełącznika sieciowego Mikrotik S-RJ01 Gigabit Ethernet

Moduł Mikrotik S-RJ01 Gigabit Ethernet to miedziany transceiver SFP zapewniający łączność Ethernet 10/100/1000 Mb/s przez port RJ-45. Zaprojektowany do użycia w gniazdach SFP w przełącznikach, routerach i innych urządzeniach sieciowych, obsługuje do 1,25 Gb/s dwukierunkowych łączy danych i zasięg transmisji miedzianej do 100 metrów przy użyciu nieekranowanej skrętki. Moduł jest zgodny ze specyfikacjami SFP MSA i IEEE 802.3 oraz z dyrektywą RoHS.

Zalety

S-RJ01 wykorzystuje gorącą wymianę w formacie SFP i pojedyncze zasilanie +3,3 V, co umożliwia łatwą instalację i wymianę bez wyłączania zasilania sprzętu. Zapewnia dostęp do układu scalonego warstwy fizycznej przez dwuprzewodową magistralę szeregową w celu zarządzania lub monitorowania. Zgodność z SFP MSA i IEEE 802.3 zapewnia interoperacyjność z większością gigabitowych portów SFP.

Odpowiedni do

• Dodawania gigabitowego portu miedzianego RJ-45 do przełączników i routerów wyposażonych w SFP
• Krótkodystansowych łączy miedzianych typu uplink i łączności komputerów stacjonarnych/serwerów (do 100 m)
• Środowisk wymagających modułów mediów z możliwością wymiany na gorąco

Kluczowe specyfikacje

• Interfejs: RJ-45
• Obsługiwane prędkości: 10/100/1000 Mb/s
• Szybkość łącza danych: do 1,25 Gb/s (dwukierunkowa)
• Maksymalny zasięg miedziany: 100 m przez nieekranowaną skrętkę
• Zasilanie: +3,3 V pojedyncza szyna zasilania
• Standardy: IEEE 802.3, SFP MSA
• Zgodność z RoHS
• Temperatura pracy obudowy: 0°C do +85°C

Jak używać

Włóż moduł S-RJ01 do kompatybilnego gigabitowego gniazda SFP, aż do zatrzaśnięcia. Podłącz standardowy kabel Ethernet RJ-45 do modułu i urządzenia zdalnego. Moduł umożliwia wymianę na gorąco, więc można go instalować lub wyjmować, gdy urządzenie hosta jest włączone; upewnij się, że urządzenie hosta obsługuje miedziane moduły SFP. Skonfiguruj ustawienia sieciowe na przełączniku lub routerze zgodnie z wymaganiami; negocjacja łącza fizycznego obsłuży ustawienia prędkości i dupleksu z kompatybilnymi urządzeniami.

Zalecenia

Używaj okablowania Cat5e lub lepszego z nieekranowanej skrętki (UTP), aby uzyskać niezawodną wydajność gigabitową do 100 metrów. Unikaj instalowania modułu w środowiskach poza określonym zakresem temperatury obudowy (0°C do +85°C). Do zarządzania siecią użyj narzędzi urządzenia hosta, aby monitorować stan łącza przez dwuprzewodową magistralę szeregową modułu, jeśli jest to obsługiwane.
