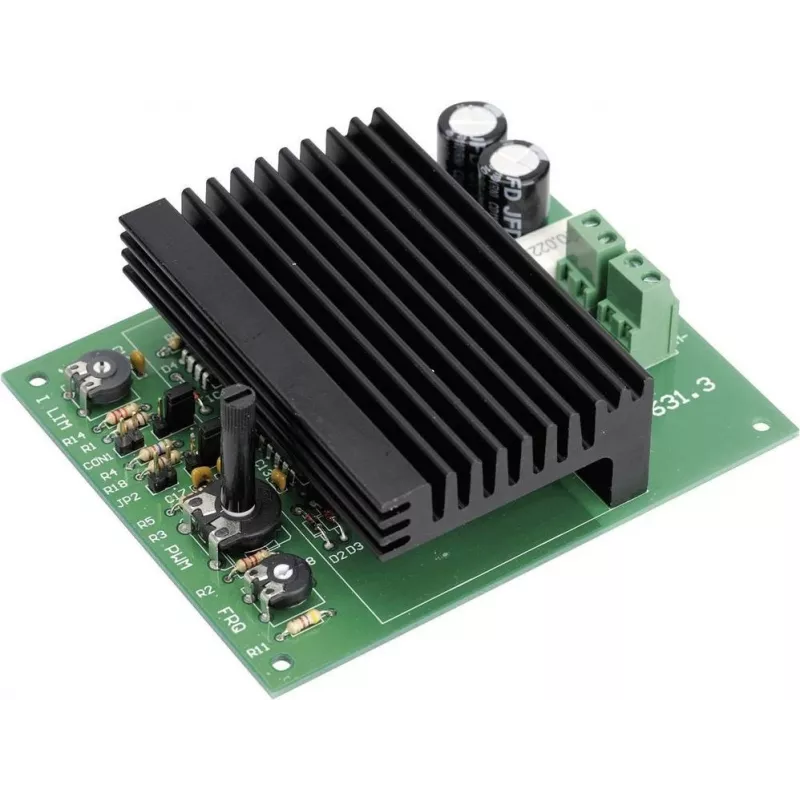

Moduł regulatora prędkości DC H-TRONIC 191507 — 12V/24V, do 10A

Moduł regulatora prędkości DC H-TRONIC 191507 to kompaktowy moduł elektroniczny przeznaczony do sterowania prędkością silników prądu stałego lub regulacji mocy odbiorników DC w instalacjach 12V i 24V. Moduł przyjmuje napięcie zasilania 12 V lub 24 V i zapewnia regulowane wyjście zdolne do obsługi prądów do 10 A. Nadaje się do małych maszyn, wyposażenia warsztatowego, modelarstwa i akcesoriów samochodowych, gdzie wymagana jest precyzyjna kontrola prędkości obrotowej silnika lub mocy wyjściowej, a prąd roboczy mieści się w znamionowym limicie.

Zalety

Regulator oferuje kompaktowe wymiary i prostą integrację z istniejącymi instalacjami 12V/24V. Jego regulowane wyjście umożliwia płynną regulację prędkości silnika lub natężenia oświetlenia bez skomplikowanej konfiguracji. Urządzenie jest zbudowane do obsługi prądów ciągłych do 10 A, dzięki czemu nadaje się do szerokiego zakresu niskonapięciowych aplikacji DC. Konstrukcja kładzie nacisk na prostotę okablowania i przyjazną dla użytkownika regulację, umożliwiając szybki montaż w projektach hobbystycznych i lekkich zastosowaniach przemysłowych.

Zastosowanie

• Regulacja prędkości małych silników prądu stałego w narzędziach warsztatowych i projektach modelarskich
• Regulacja mocy oświetlenia i lamp 12V/24V (ściemnianie w granicach możliwości urządzenia)
• Wentylatory, pompy i inne niskonapięciowe odbiorniki DC w układach samochodowych lub morskich
• Prototypowanie i modernizacja istniejącego sprzętu 12V/24V z regulowanym wyjściem

Kluczowe parametry

• Napięcie robocze: 12 V / 24 V DC
• Maksymalny prąd wyjściowy: do 10 A
• Regulowane wyjście do ciągłej regulacji prędkości silnika lub mocy obciążenia
• Kompaktowy moduł elektroniczny do integracji szeregowej
• Proste okablowanie i ręczna regulacja

Sposób użycia

Podłącz moduł szeregowo między źródłem zasilania DC (12 V lub 24 V) a silnikiem lub odbiornikiem, przestrzegając poprawnej polaryzacji. Użyj wbudowanego regulatora (potencjometru lub interfejsu regulacji), aby zmienić poziom wyjściowy i regulować prędkość lub moc. Upewnij się, że podłączone obciążenie nie pobiera więcej niż 10 A i zapewnij odpowiednie chłodzenie lub wentylację podczas ciągłej pracy z wysokim prądem. Przed podaniem napięcia sprawdź okablowanie i izolację, a następnie przetestuj zakres regulacji, zaczynając od niskich ustawień.

Zalecenia

W celu niezawodnej pracy zamontuj moduł w miejscu o wystarczającym przepływie powietrza i utrzymuj temperaturę otoczenia w typowym zakresie roboczym producenta. Unikaj podłączania obciążeń indukcyjnych bez odpowiedniego tłumienia, jeśli silnik lub obciążenie generuje zakłócenia elektryczne. W przypadku stosowania w pojazdach lub sprzęcie mobilnym zapewnij stabilne napięcie zasilania i solidne połączenia, aby zapobiec przepięciom przejściowym. Jeśli prądy ciągłe zbliżają się do limitu 10 A, rozważ dodatkowe środki odprowadzania ciepła lub regulator o wyższej wydajności.
