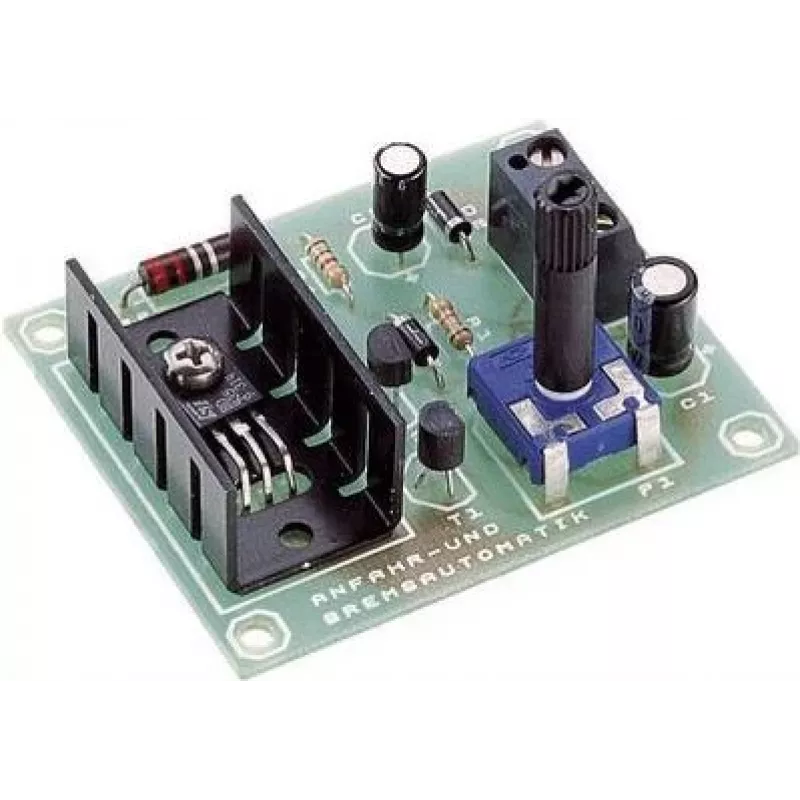

H-TRONIC Automatyczny zestaw sterowania rozruchem i hamowaniem 199354

Ten automatyczny zestaw sterowania rozruchem i hamowaniem H-TRONIC wyróżnia się precyzyjnym, regulowanym przyspieszaniem i zwalnianiem silników prądu stałego szczotkowych — to niezbędne ulepszenie zapewniające płynną, realistyczną pracę w modelarstwie kolejowym, automatyce i robotyce. W przeciwieństwie do prostych przełączników włącz/wyłącz, stopniowo zwiększa prędkość silnika, zapobiegając szarpaniu przy starcie i nagłym zatrzymaniom, które mogą wykoleić pociągi lub uszkodzić elementy mechaniczne.

Najważniejsze cechy

• Regulowany czas przyspieszania i zwalniania (około 0–10 sekund każdy) za pomocą potencjometrów na płytce
• Wyjście PWM zapewniające wydajne, ciche sterowanie silnikiem
• Szeroki zakres napięcia roboczego 12–24 V DC, kompatybilny z popularnymi zasilaczami
• Obsługa do 3 A prądu ciągłego, 5 A prądu szczytowego
• Wejście sterujące dodatnie — współpracuje z przełącznikami, przekaźnikami lub panelami sterującymi
• Kompaktowa płytka PCB (70 x 50 mm) ze złączami śrubowymi ułatwiającymi okablowanie
• Zestaw do lutowania: wszystkie elementy w zestawie, wymagany montaż

W codziennym użytkowaniu

Podłącz moduł między źródłem zasilania a silnikiem, ustaw żądane czasy przyspieszania i hamowania za pomocą dwóch trymerów i uruchom go prostym przełącznikiem lub przekaźnikiem. Silnik będzie płynnie rozpędzał się do pełnej prędkości i łagodnie zatrzymywał, dodając realizmu makietom kolejowym lub chroniąc układy mechaniczne przed gwałtownym ruchem. Niski prąd spoczynkowy (około 10 mA) czyni go odpowiednim do projektów zasilanych bateryjnie.

Pełna specyfikacja

• Typ produktu: Zestaw modułu elektronicznego
• Funkcja: Automatyczne sterowanie rozruchem i hamowaniem
• Kompatybilność silników: Silniki prądu stałego szczotkowe
• Napięcie robocze: 12–24 V DC
• Maks. ciągły prąd wyjściowy: 3 A
• Prąd szczytowy wyjściowy: 5 A (krótkotrwały)
• Regulowany czas przyspieszania: około 0–10 s
• Regulowany czas zwalniania: około 0–10 s
• Wejście sterujące: Dodatnie (przełącznik lub przekaźnik)
• Typ wyjścia: PWM
• Pobór prądu w stanie spoczynku: około 10 mA
• Zakres temperatury pracy: -15 do +50 °C
• Liczba kanałów sterujących: 1
• Typ połączenia: Złącza śrubowe
• Wymiary PCB: 70 x 50 mm
• Wymagany montaż: Tak (zestaw do lutowania)
• Obszary zastosowań: Modelarstwo kolejowe, automatyka, robotyka, projekty DIY

Uwaga końcowa

Dla hobbystów i inżynierów wymagających płynnego sterowania silnikiem, ten zestaw zapewnia niezawodną wydajność w kompaktowej, łatwej do integracji formie. Złóż go samodzielnie i dostosuj profil ruchu do swoich potrzeb.
