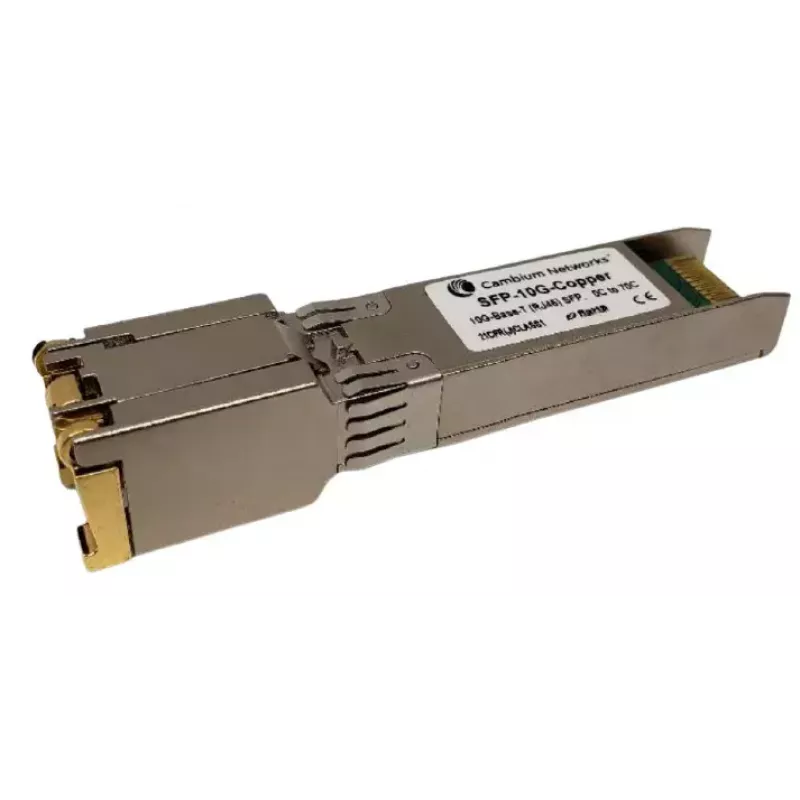

Moduł SFP-10G-miedź sieciowego transceivera Cambium 10 Gbps miedź SFP RJ-45 3.3V

Ten moduł Small Form Pluggable Plus (SFP+), Cambium SFP-10G-miedź, zapewnia łączność Ethernet 10 Gbps przez miedziany interfejs RJ-45. Zgodny ze standardami IEEE 802.3-2015 i IEEE 802.3an 10GBASE-T, obsługuje pełnodupleksowe łącza danych 10 Gbps z wykorzystaniem 16-poziomowej sygnalizacji PAM i działa w slocie SFP 3,3 V. transceiver obsługuje zasięg do 30 metrów przez ekranowaną skrętkę kategorii 6A i udostępnia standardowe informacje SFP+ serial ID dostępne pod adresem I2C A0h, z fizycznym układem scalonym dostępnym pod adresem ACh.

Zalety

Moduł SFP-10G-miedź łączy wysoką wydajność z opłacalnością w przypadku krótkodystansowych łączy 10 Gigabit, wykorzystując powszechnie dostępne okablowanie miedziane RJ-45. Jego format SFP+ zapewnia kompatybilność z szeroką gamą przełączników, routerów i urządzeń sieciowych akceptujących moduły SFP 3,3 V. Wbudowany identyfikator szeregowy przez interfejs 2-przewodowy umożliwia proste inwentaryzowanie i monitorowanie w sprzęcie zarządzalnym.

Zastosowanie

• Połączenia krótkiego zasięgu 10 Gbps między przełącznikami w serwerowniach lub centrach danych
• Modernizacja portów dostępowych lub agregacyjnych w routerach i przełącznikach z gniazdami SFP+
• Ekonomiczne wdrożenia wymagające łączności miedzianej do 30 m przez Cat6A

Kluczowe specyfikacje

• Format: SFP+ (Small Form Pluggable Plus)
• Szybkość transmisji danych: 10 Gbps pełny dupleks
• Interfejs: RJ-45 miedź
• Typ kabla i zasięg: Ekranowana skrętka kategorii 6A, do 30 m
• Standardy: IEEE 802.3-2015, IEEE 802.3an (10GBASE-T)
• Format sygnału: 16-poziomowa modulacja amplitudy impulsów (PAM)
• Napięcie zasilania: 3,3 V (zasilanie z gniazda SFP)
• Dostęp do identyfikatora szeregowego: I2C (2-przewodowy) pod adresem A0h; układ scalony pod adresem ACh
• Marka / MPN / EAN: Cambium / SFP-10G-miedź / 5704174462286

Jak używać

Zainstaluj transceiver SFP-10G-miedź w kompatybilnym porcie SFP+ 3,3 V w swoim przełączniku, routerze lub urządzeniu sieciowym, aż do pewnego osadzenia. Podłącz kabel ekranowanej skrętki Cat6A zakończony wtykiem RJ-45 do modułu i do urządzenia zdalnego. Upewnij się, że oba końce są skonfigurowane do pracy w trybie pełnego dupleksu 10 Gbps; urządzenia zarządzalne wykryją moduł i jego identyfikator szeregowy przez interfejs 2-przewodowy do celów inwentaryzacji i diagnostyki. Nie używaj siły; postępuj zgodnie z instrukcjami urządzenia hosta dotyczącymi wkładania i wyjmowania modułów na gorąco.

Zalecenia

Używaj ekranowanego okablowania kategorii 6A i odpowiedniego uziemienia, aby uzyskać niezawodne połączenia 10 Gbps do 30 m. Sprawdź kompatybilność hosta z miedzianymi modułami SFP+ i upewnij się, że oprogramowanie układowe lub konfiguracja zezwala na działanie 10GBASE-T. W przypadku odległości krótszych niż 30 m, po instalacji przetestuj stabilność łącza i monitoruj urządzenie za pomocą narzędzi zarządzania systemu hosta.
