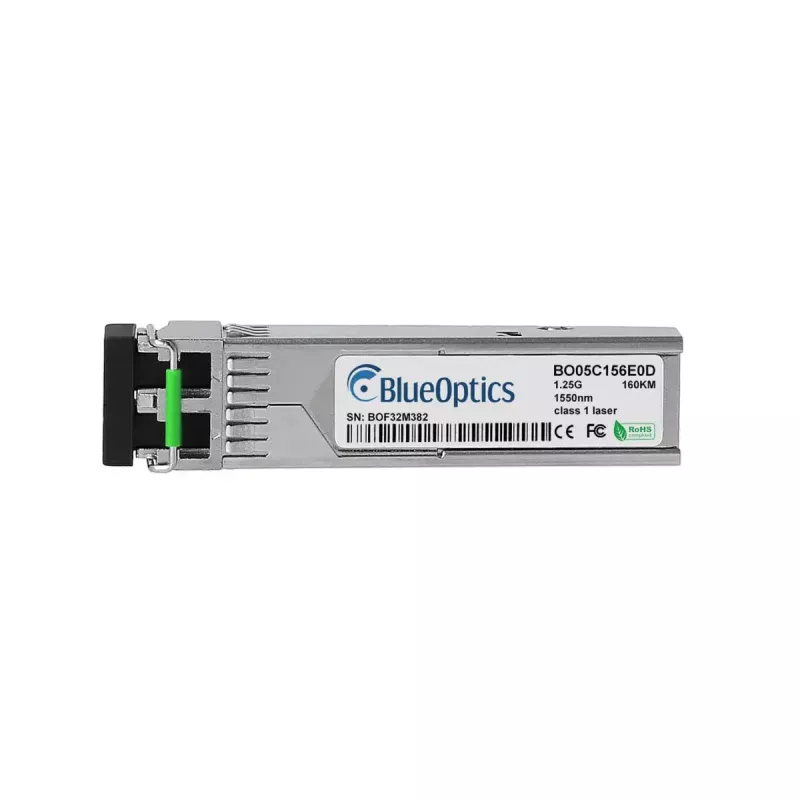

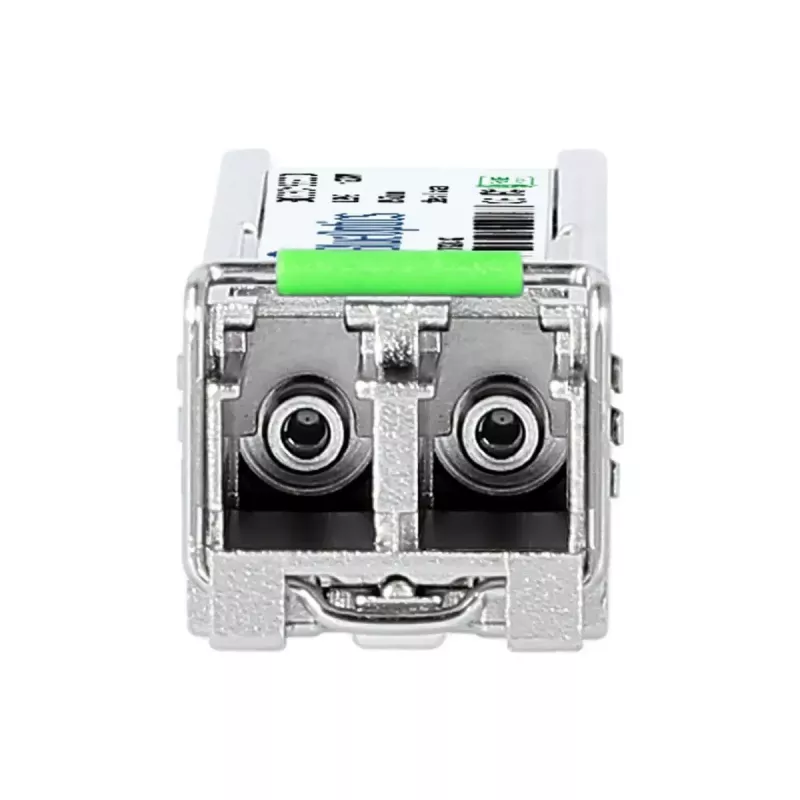

Moduł SFP BlueOptics SFP-76DH-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-76DH-BO to moduł SFP optycznego transceivera światłowodowego zaprojektowany do łączy jednomodowych. Obsługuje maksymalną szybkość transferu danych 1250 Mbit/s i działa na długości fali 1550 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, ten kompaktowy transceiver waży około 3 g i wykorzystuje interfejs LC duplex do jednoczesnego nadawania i odbioru przez oddzielne włókna. Moduł jest zgodny ze standardem obudowy MSA SFP i nadaje się do wdrożeń dalekosiężnych 1000BASE-ZX w połączeniu z odpowiednim okablowaniem światłowodowym jednomodowym.

Zalety

Moduł zapewnia stabilne łącze optyczne 1,25 Gbit/s przy długości fali 1550 nm w kompaktowej metalowej obudowie SFP, oferując kompatybilność ze sprzętem obsługującym transceivery SFP 1000BASE-ZX. Zbudowany zgodnie ze standardami MSA, obsługuje diagnostykę cyfrową (DDM/DOM) umożliwiającą zdalne monitorowanie napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, gdy sprzęt hosta udostępnia te funkcje. Wysokiej jakości komponenty optyczne i przetestowana kompatybilność przyczyniają się do długiego czasu eksploatacji i mniejszych wymagań konserwacyjnych.

Zastosowanie

• Dalekosiężne łącza Ethernet jednomodowe (1000BASE-ZX)
• Łączenie routerów, przełączników i systemów pamięci masowej za pomocą światłowodu jednomodowego
• Segmenty szkieletu światłowodowego i łącza punkt-punkt na duże odległości z odpowiednim włóknem
• Środowiska wymagające zdalnej diagnostyki optycznej i monitorowania

Kluczowe specyfikacje

• Typ interfejsu: SFP (LC duplex)
• Szybkość transmisji: do 1250 Mbit/s (1,25 Gbit/s)
• Robocza długość fali: 1550 nm
• Zasilanie: napięcie wejściowe 3,3 V
• Obudowa: metalowa
• Waga: około 3 g
• Obsługuje diagnostyczne monitorowanie cyfrowe (DDM/DOM) zgodnie z SFF-8472, jeśli host to obsługuje
• Zaprojektowany do włókna jednomodowego

Sposób użycia

Włóż BlueOptics SFP-76DH-BO do portu SFP w obsługiwanym sprzęcie sieciowym, upewniając się, że orientacja jest prawidłowa i moduł jest dobrze osadzony aż do zablokowania. Podłącz patchcordy jednomodowe LC duplex do portów nadawania i odbioru, przestrzegając odpowiedniej polaryzacji włókien. Włącz urządzenie hosta; status łącza powinien być negocjowany z odpowiednią szybkością, jeśli podłączony sprzęt obsługuje 1000BASE-ZX. Jeśli host obsługuje DDM/DOM, użyj jego interfejsu zarządzania do odczytu parametrów diagnostycznych w czasie rzeczywistym w celu monitorowania i rozwiązywania problemów.

Zalecenia

Używaj niskostratnego włókna jednomodowego i złączy LC duplex przeznaczonych do transmisji dalekosiężnej 1550 nm, aby osiągnąć oczekiwaną odległość łącza i wydajność. Sprawdź, czy firmware lub sterowniki sprzętu sieciowego obsługują moduły SFP innych firm oraz dostęp do DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Gdy interfejsy optyczne nie są podłączone, zakładaj osłony przeciwpyłowe i przestrzegaj zasad ochrony ESD podczas instalacji.
