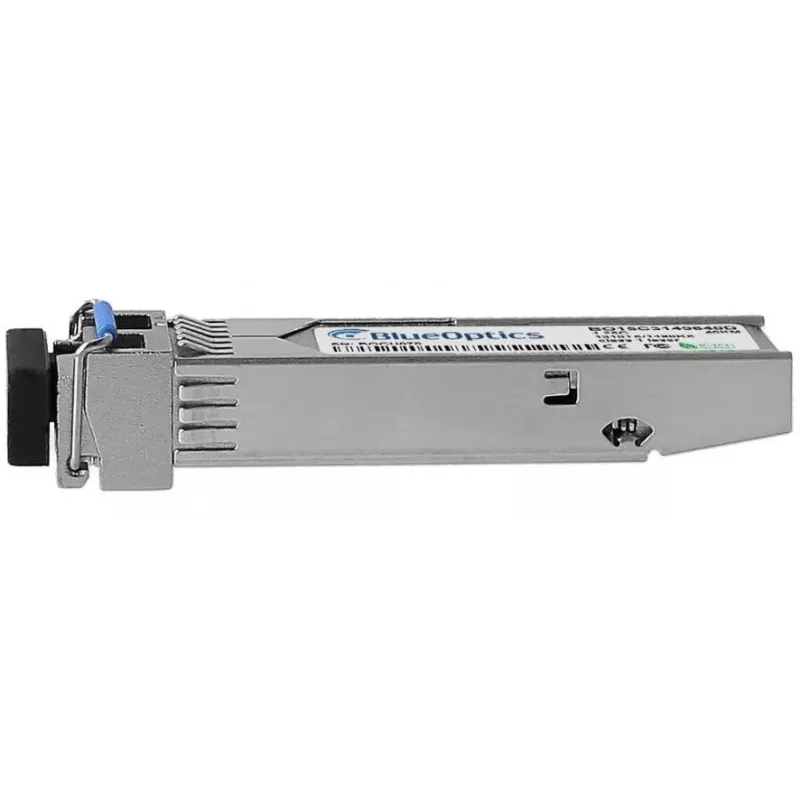

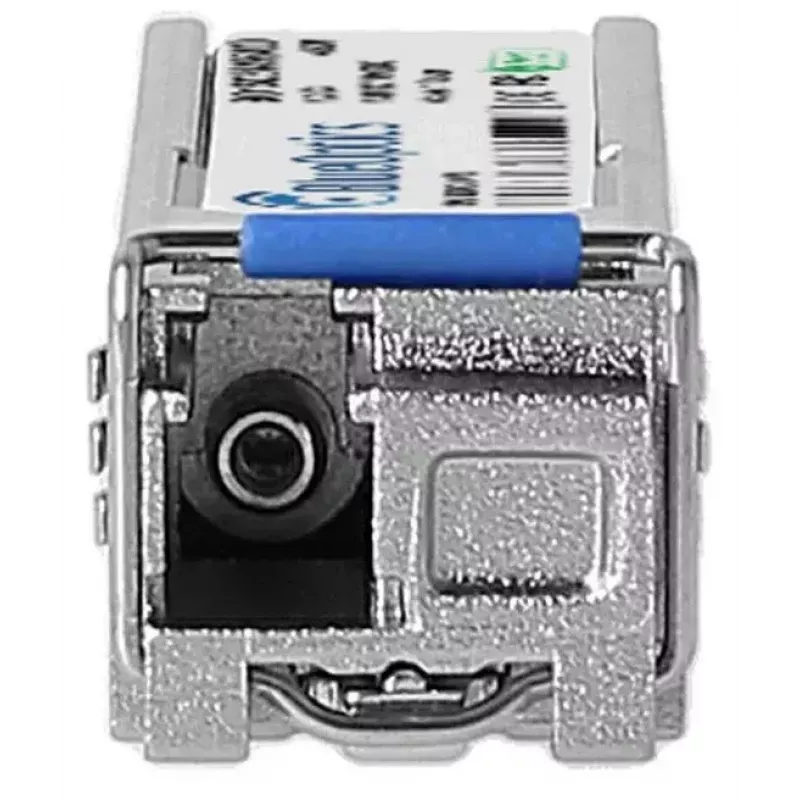

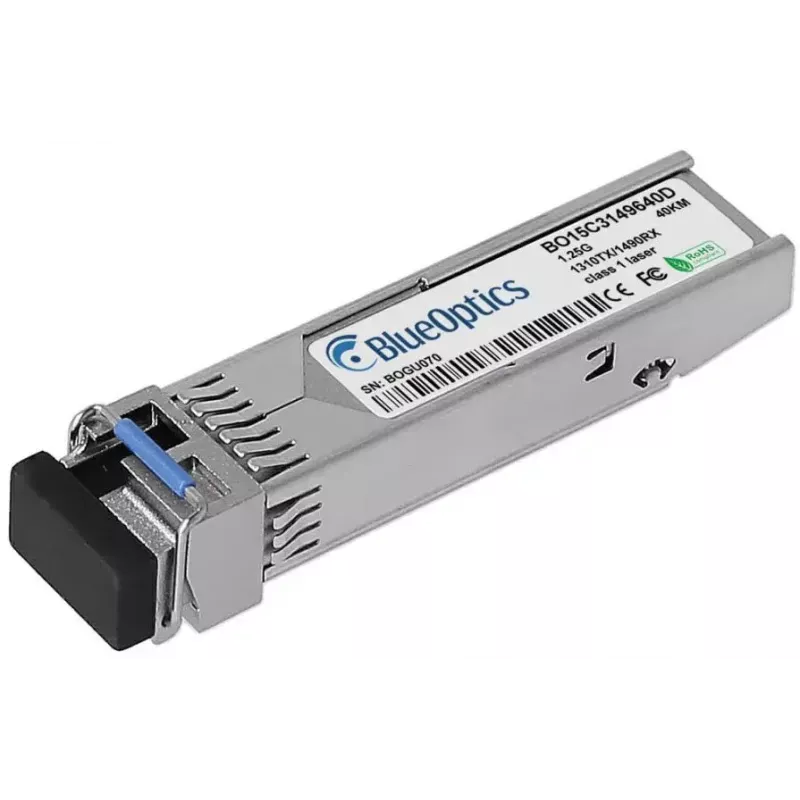

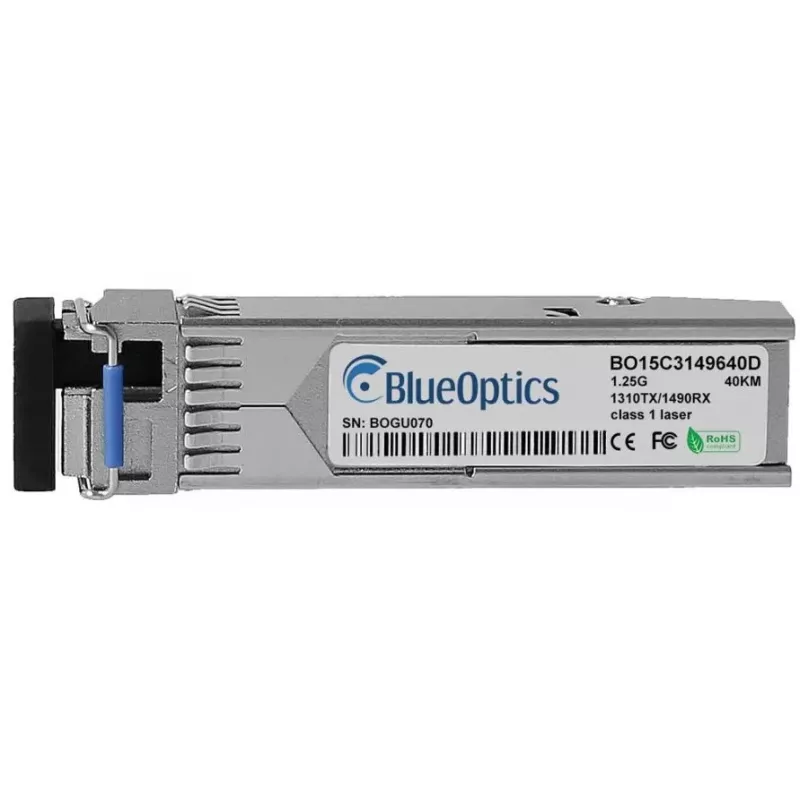

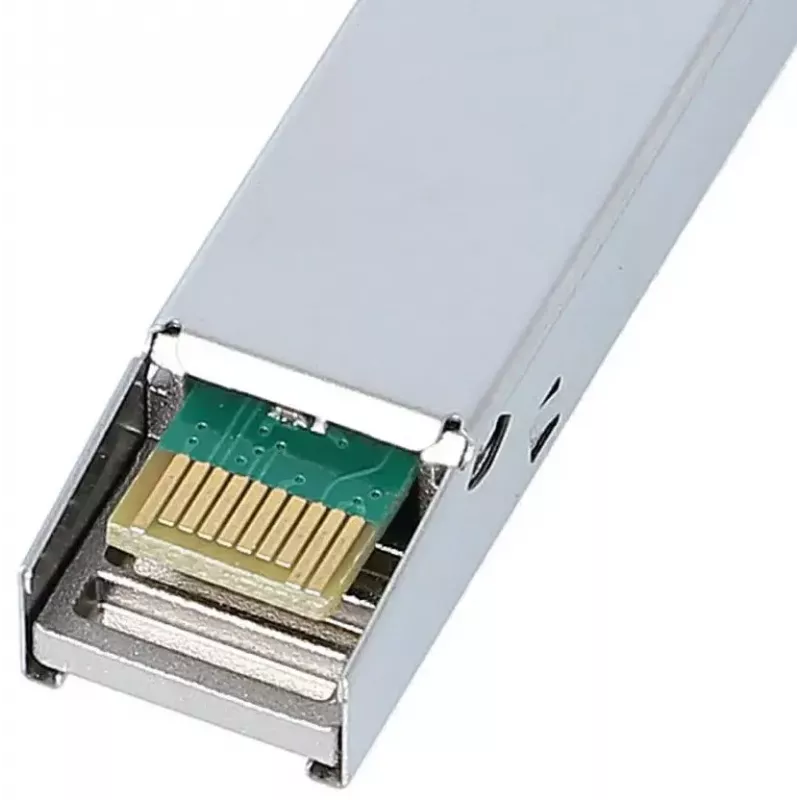

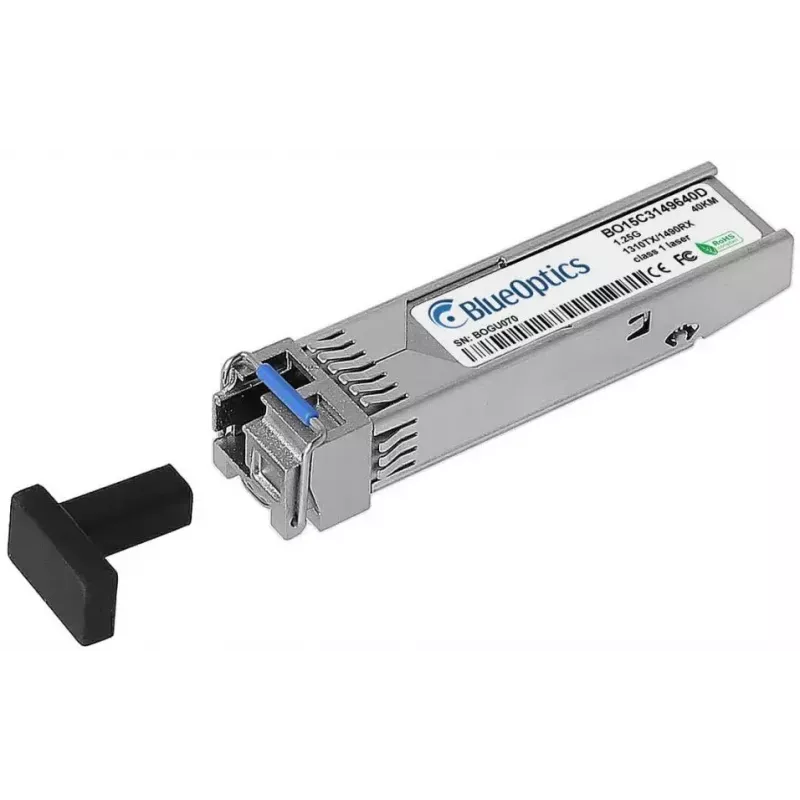

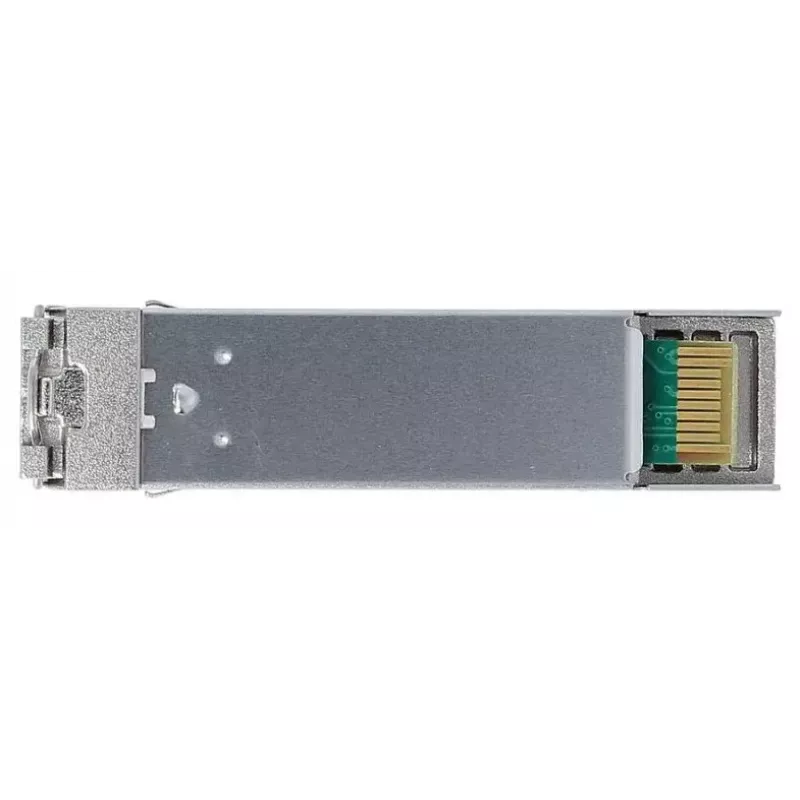

Moduł SFP transceiver BlueOptics SFP-BXU34-40KM-CN-BO 1250 Mbit/s

BlueOptics SFP-BXU34-40KM-CN-BO to moduł transceivera SFP z włóknem jednomodowym przeznaczony do łączy punkt-punkt 1000BASE-BX-U. Obsługuje maksymalną szybkość transmisji danych 1250 Mbit/s i wykorzystuje asymetryczną parę długości fal (nadawanie 1490 nm, odbiór 1310 nm) na pojedynczym włóknie za pomocą złącza simplex LC. Umieszczony w metalowej obudowie i ważący około 20 g moduł został zbudowany zgodnie z branżowymi wymiarami MSA i zapewnia transmisję optyczną na duże odległości do 40 km ze zintegrowaną obsługą diagnostyki cyfrowej (DDM/DOM).

Zalety

transceiver oferuje kompatybilność z szeroką gamą urządzeń sieciowych akceptujących moduły SFP zgodne z MSA, zapewniając stabilną przepustowość 1,25 Gbit/s. Jego metalowa obudowa i jednomodowa konstrukcja optyczna zmniejszają podatność na zakłócenia elektromagnetyczne i zapewniają trwałość mechaniczną. Zintegrowana diagnostyka cyfrowa umożliwia zdalne monitorowanie napięcia zasilania, prądu polaryzacji lasera, wyjściowej mocy nadawczej, wejściowej mocy odbiorczej i temperatury. Deklarowany MTBF modułu zapewnia długi okres eksploatacji w instalacjach, gdzie ciągła dostępność jest ważna.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

Przed instalacją upewnij się, że urządzenie hosta obsługuje transceivery SFP zgodne z MSA oraz że funkcja DDM/DOM (jeśli wymagana) jest obsługiwana przez sprzęt i oprogramowanie monitorujące. Włóż moduł do pustego slotu SFP, aż zaskoczy; podłącz jednomodowy kabel krosowy simplex LC do transceivera. Zapewnij prawidłową orientację dla łącza BX-U: użyj wyznaczonych końców nadawczych i odbiorczych zgodnie z projektem sieci. Po włożeniu zweryfikuj stan łącza i monitoruj parametry diagnostyczne za pośrednictwem interfejsu hosta, aby potwierdzić, że moc optyczna i temperatura mieszczą się w oczekiwanych zakresach.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych LC i, tam gdzie to możliwe, odpowiedniego panelu krosowego lub sparowanego transceivera, aby osiągnąć określony zasięg 40 km. Utrzymuj złącza optyczne w czystości i zakryte, gdy nie są używane, aby uniknąć zanieczyszczeń. Podczas wdrażania w środowiskach produkcyjnych przetestuj interoperacyjność i odczyty DDM z docelowym przełącznikiem lub routerem przed wdrożeniem na dużą skalę.
