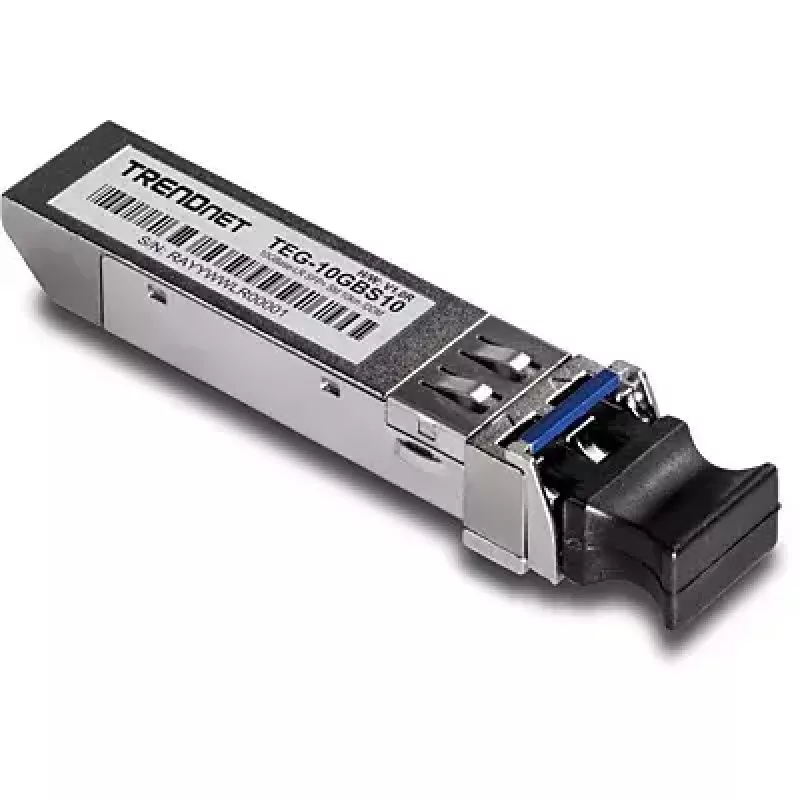

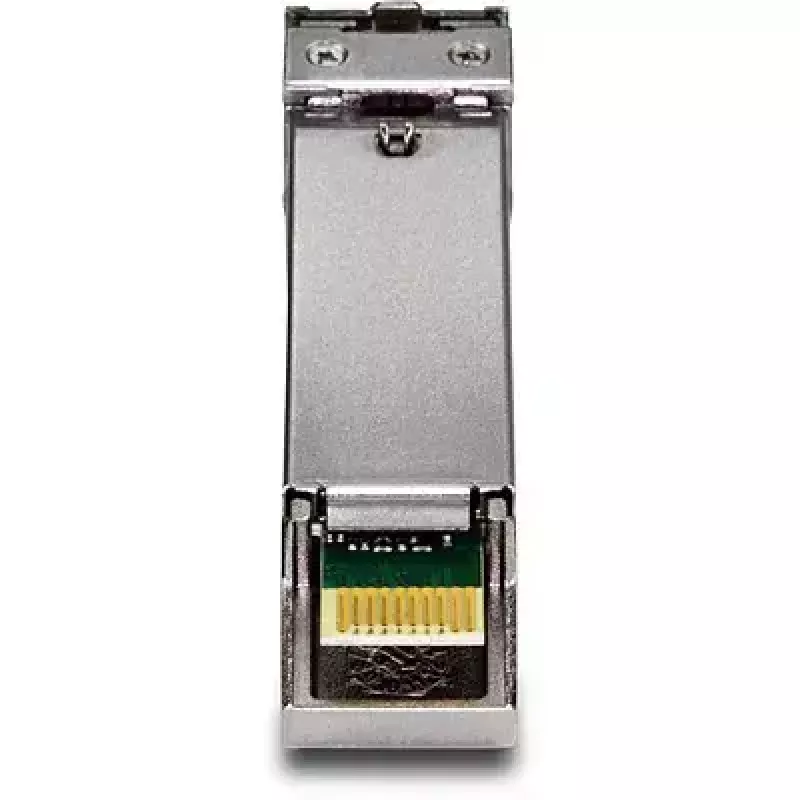

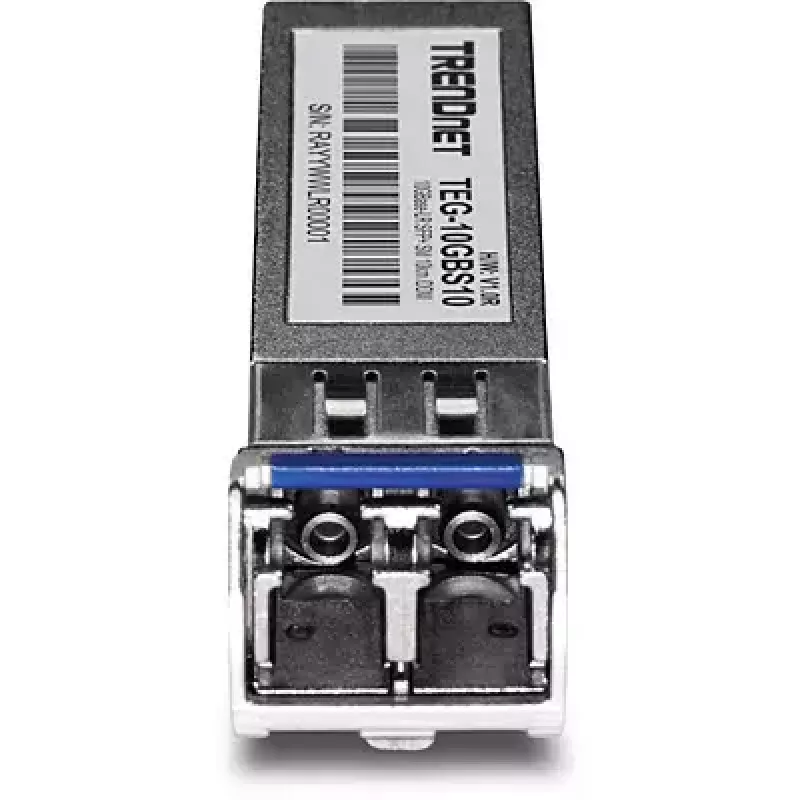

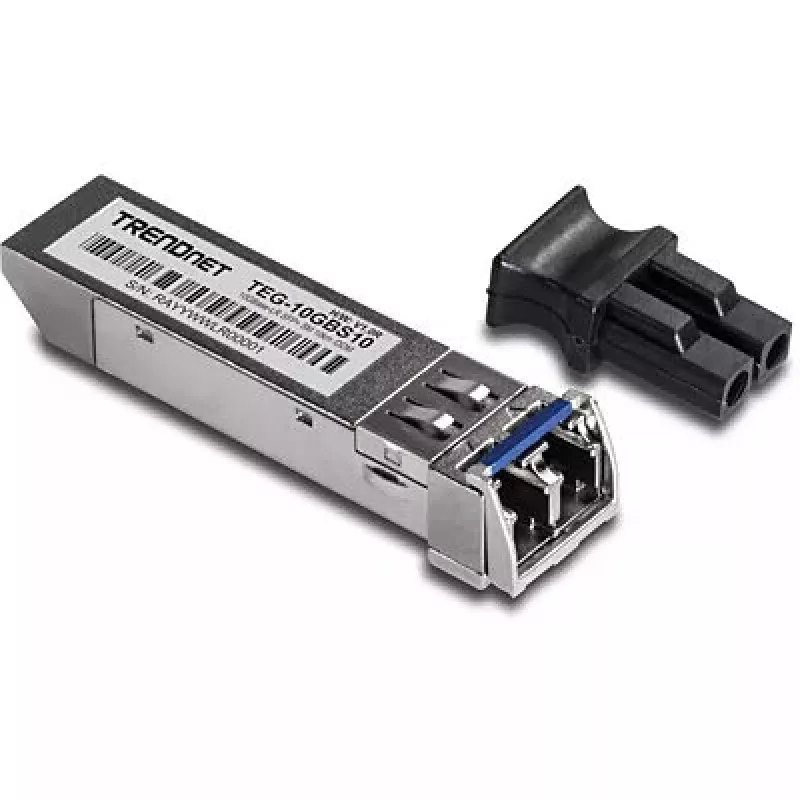

Moduł światłowodowego transceivera Trendnet TEG-10GBS10

TRENDnet TEG-10GBS10 to hot-pluggable moduł transceivera światłowodowego jednomodowego 10GBASE-LR SFP+ przeznaczony do łączy Ethernet 10 Gbps. Wykorzystuje złącze duplex LC, działa przy długości fali 1310 nm i obsługuje odległości łącza do 10 km. Moduł zawiera cyfrowe monitorowanie diagnostyczne (DDM) do raportowania w czasie rzeczywistym mocy nadawania/odbioru, temperatury i napięcia zasilania oraz wymaga pojedynczego zasilania 3,3 V. Spełnia powszechne standardy SFP/SFF i 10 Gigabit Ethernet i jest przeznaczony do użytku w kompatybilnych gniazdach SFP+.

Zalety

Ten transceiver SFP+ jest hot-pluggable, co umożliwia łatwą instalację i wymianę bez wyłączania zasilania sprzętu. Obsługuje transmisję jednomodową 1310 nm dla łączy dalekosiężnych do 10 km i zapewnia przepustowość do 10,5 Gbps. Zintegrowany DDM umożliwia monitorowanie kluczowych parametrów optycznych i elektrycznych, a kompaktowa, zgodna ze standardami konstrukcja zapewnia kompatybilność z gniazdami SFP+ zgodnymi z MSA i protokołami branżowymi.

Zastosowanie

• Łącza uplink 10 Gigabit Ethernet między przełącznikami a routerami przez światłowód jednomodowy
• Dalekosiężne łącza światłowodowe w kampusach, centrach danych lub obszarach metropolitalnych do 10 km
• Sprzęt wymagający modułów SFP+ zgodnych z MSA ze złączami duplex LC

Kluczowe specyfikacje

• Format: SFP+ (hot-pluggable)
• Standard: 10GBASE-LR, zgodny z SFF-8431, SFF-8432, SFF-8472, IEEE802.3ae
• Długość fali: 1310 nm (jednomodowy)
• Maksymalna odległość: do 10 km (6,2 mili)
• Złącze: LC duplex
• Szybkość transmisji danych: do 10,5 Gbps (moduł obsługuje pracę 10 Gbit/s)
• Zasilanie: pojedyncze 3,3 V
• Temperatura pracy: 0 do 70 °C (32 do 158 °F)
• Typowe zużycie energii: ~0,522 W
• Certyfikaty: CE, FCC
• Wymiary (S×G×W): 14,8 × 56,5 × 11,8 mm
• Waga: 0,022 kg

Jak używać

Włóż moduł TEG-10GBS10 do kompatybilnego gniazda SFP+ zgodnego z MSA w przełączniku, routerze lub adapterze hosta, aż zostanie pewnie osadzony. Podłącz światłowód jednomodowy za pomocą kabla krosowego duplex LC i zweryfikuj aktywność łącza na obu końcach. Monitoruj stan modułu i parametry optyczne za pośrednictwem urządzenia hosta, korzystając z DDM, jeśli jest obsługiwane. Aby wyjąć, użyj zatrzasku lub mechanizmu zwalniającego modułu i wyciągnij prosto, gdy system jest zasilany, jeśli wymagana jest wymiana na gorąco.

Zalecenia

Przed wdrożeniem sprawdź kompatybilność z gniazdem SFP+ i oprogramowaniem układowym sprzętu sieciowego. Używaj światłowodu jednomodowego LC duplex przystosowanego do łączy 10G, utrzymuj odpowiednią czystość światłowodu i eksploatuj moduł w określonym zakresie temperatur, aby zapewnić niezawodne działanie.
