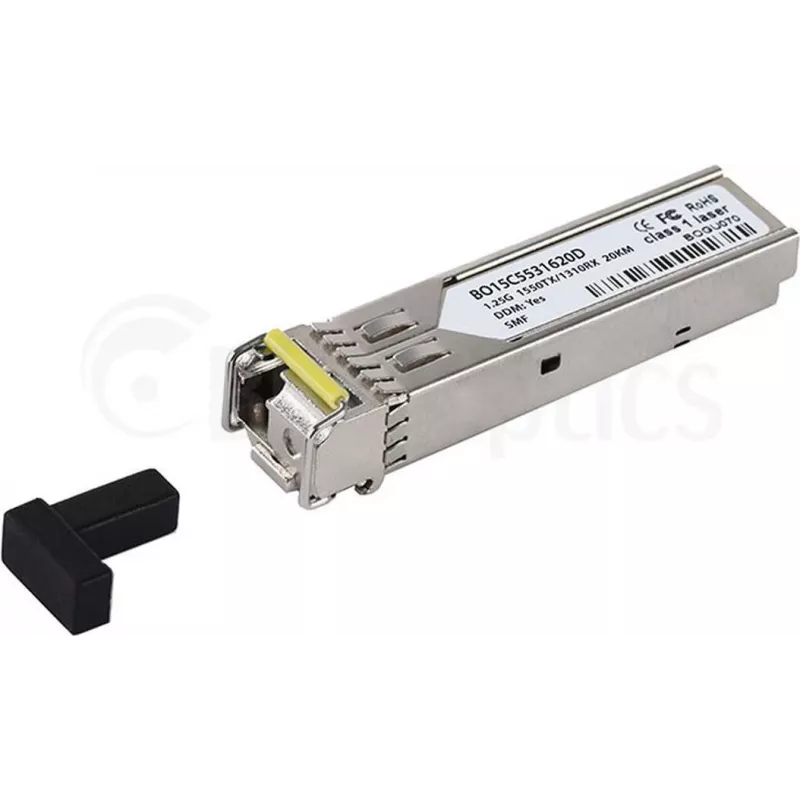

Moduł światłowodowy CBO GSLC20-BiDi-B-DDM 1.25Gbps 1310nm/1550nm

Moduł światłowodowy CBO GSLC20-BiDi-B-DDM 1.25Gbps 1310nm/1550nm to jednoprzewodowy, dwukierunkowy moduł SFP zaprojektowany do łączy o przepustowości 1,25 Gb/s. Transmisja i odbiór odbywają się po jednym włóknie światłowodowym z wykorzystaniem dwóch różnych długości fal (1310 nm i 1550 nm), co umożliwia komunikację dupleksową bez konieczności stosowania par włókien. Moduł obsługuje cyfrowe monitorowanie diagnostyczne (DDM), które raportuje parametry w czasie rzeczywistym, takie jak moc optyczna, temperatura i napięcie zasilania, dzięki czemu nadaje się do monitorowania i wykrywania usterek w sieciach dostępowych, pierścieniach metropolitalnych i łączach korporacyjnych.

Zalety

Moduł zmniejsza złożoność okablowania, umożliwiając transmisję dwukierunkową po jednym włóknie, co oszczędza infrastrukturę światłowodową i nakład pracy instalacyjnej. Kompaktowa obudowa SFP umożliwia łatwą wymianę w trybie hot-plug w kompatybilnych portach i obsługuje standardowe interfejsy Ethernet/SONET/SDH 1,25 Gb/s. Zintegrowany DDM zapewnia ciągłą diagnostykę do proaktywnej konserwacji i szybkiego lokalizowania usterek. Moduł został zaprojektowany do stabilnej pracy w typowych środowiskach telekomunikacyjnych i transmisji danych oraz jest kompatybilny ze sprzętem obsługującym moduły SFP jednoprzewodowe BiDi.

Zastosowania

• Modernizacja lub rozbudowa łączy sieci dostępowych przy ograniczonej liczbie włókien
• Tworzenie połączeń dupleksowych w sieciach metropolitalnych i kampusowych z wykorzystaniem jednego włókna
• Wymiana uszkodzonych modułów SFP w kompatybilnych przełącznikach i nadajnikach światłowodowych
• Łącza punkt-punkt pomiędzy budynkami przedsiębiorstw lub szafami okablowania

Kluczowe specyfikacje

• Szybkość transmisji danych: 1,25 Gb/s
• Długości fal: 1310 nm (Tx lub Rx) i 1550 nm (Tx lub Rx) do pracy dwukierunkowej na jednym włóknie
• Format: SFP (wymienny moduł o małej obudowie)
• Interfejs optyczny: włókno jednomodowe (jednoprzewodowe BiDi)
• Cyfrowe monitorowanie diagnostyczne: obsługiwane (monitorowanie w czasie rzeczywistym mocy, temperatury i napięcia)
• Typ złącza: LC (jednoprzewodowe LC lub odpowiedni rozgałęźnik)

Instrukcja użytkowania

Zainstaluj moduł SFP w kompatybilnym porcie SFP przy włączonym lub wyłączonym urządzeniu, postępując zgodnie z instrukcją sprzętu dotyczącą hot-plugging. Podłącz jednomodowy jednoprzewodowy patchcord z odpowiednimi złączami LC; upewnij się, że kierunek łącza dwukierunkowego jest prawidłowy, łącząc ten moduł 1310/1550 nm z modułem o komplementarnej długości fali na drugim końcu. Sprawdź status łącza za pomocą interfejsu urządzenia hosta i skorzystaj z odczytów DDM, aby potwierdzić, że moc optyczna, temperatura i napięcie mieszczą się w zakresach roboczych.

Zalecenia

W celu niezawodnej pracy używaj patchcordów i złączy przystosowanych do włókien jednomodowych, unikaj ostrych zagięć i naprężeń mechanicznych włókna oraz łącz moduły BiDi z pasującymi modułami o komplementarnych długościach fal. Po instalacji monitoruj wartości DDM, aby wcześnie wykryć tłumienie lub problemy ze złączami. Przestrzegaj list kompatybilności sprzętu, aby upewnić się, że moduł SFP jest obsługiwany do automatycznego rozpoznawania i prawidłowej negocjacji łącza.
