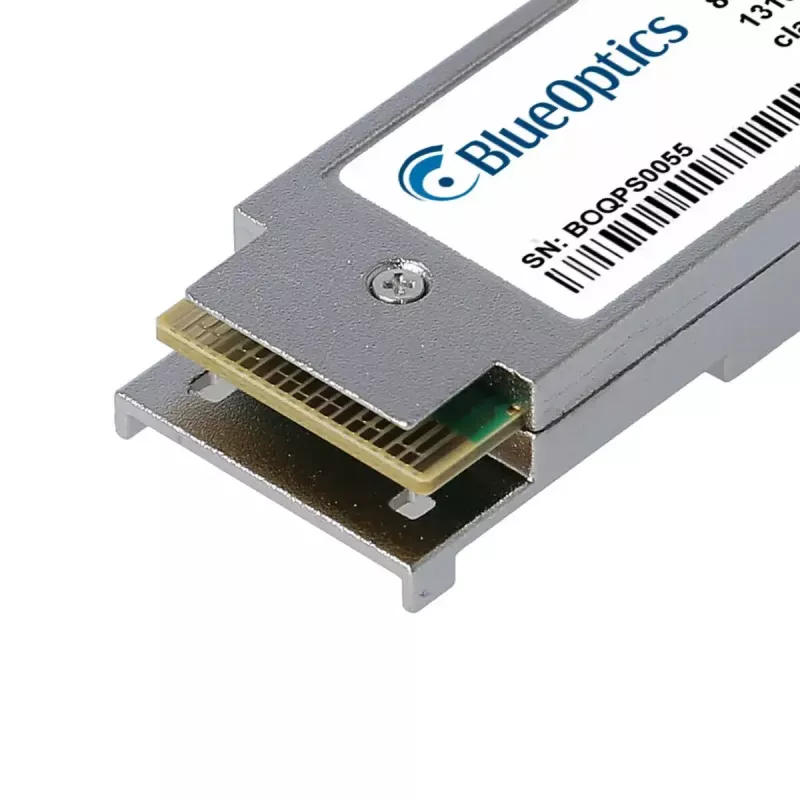

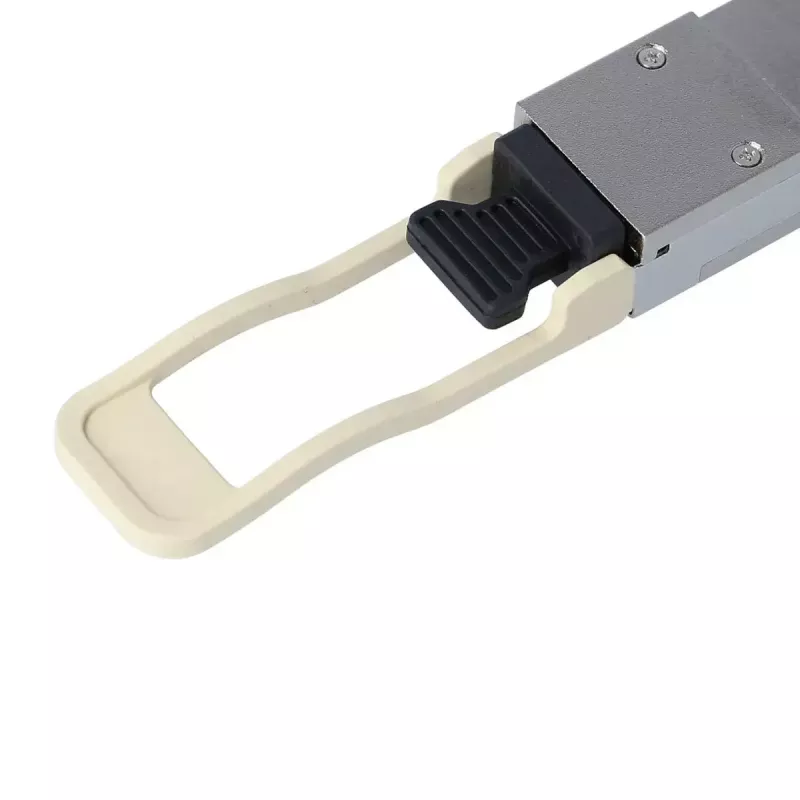

Moduł światłowodowy nadawczo-odbiorczy BlueOptics BO07W859S1D-BO QSFP56 200000 Mbit/s

Moduł światłowodowy nadawczo-odbiorczy BlueOptics BO07W859S1D-BO QSFP56 obsługuje szybki transfer danych optycznych do 200000 Mbit/s (200G) przez światłowód wielomodowy. Zamknięty w niezawodnej metalowej obudowie i ważący 0,04 kg, moduł jest przeznaczony do instalacji w portach kompatybilnych z QSFP56 i wykorzystuje złącze MPO/MTP zgodnie ze specyfikacjami MSA. Nadajnik-odbiornik realizuje sygnalizację 200GBASE-SR4 z komponentami nadajnika i odbiornika o długości fali 850 nm i zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) do raportowania napięcia zasilania, prądu polaryzacji lasera, mocy wyjściowej i odbieranej lasera oraz temperatury w czasie rzeczywistym.

Zalety

Moduł zapewnia kompaktową, zgodną z MSA obudowę QSFP56 do zastosowań 200G i jest wstecznie kompatybilny ze sprzętem obsługującym ten sam interfejs 200GBASE-SR4 QSFP56. Jego metalowa obudowa przyczynia się do trwałości mechanicznej i stabilności termicznej, a niska waga ułatwia obsługę i instalację. Wbudowana diagnostyka cyfrowa upraszcza konserwację i zdalne monitorowanie łączy optycznych. Wybór projektu i komponentów priorytetowo traktuje żywotność operacyjną i niezawodność, wspierając wysoką dostępność w centrach danych i środowiskach korporacyjnych.

Odpowiedni do

• Łącza 200G Ethernet w łączach uplink przełączników i routerów w centrach danych
• Połączenia międzysystemowe serwerów i pamięci masowych o dużej przepustowości przez światłowód wielomodowy
• Agregacja optyczna krótkiego zasięgu i topologie spine-leaf (do ~100 m)
• Aplikacje Fibre Channel over Ethernet lub SDH/SONET wymagające 200G

Kluczowe specyfikacje

• Typ interfejsu: QSFP56 (zgodny z MSA)
• Maksymalna szybkość transferu danych: 200000 Mbit/s (200G)
• Standard optyczny: 200GBASE-SR4 ze złączem MPO/MTP
• Długość fali: nadajnik i odbiornik 850 nm
• Kompatybilny typ światłowodu: Światłowód wielomodowy (MMF)
• Diagnostyka cyfrowa: DDM/DOM (monitorowanie w czasie rzeczywistym napięcia, prądu polaryzacji, mocy optycznej, temperatury)
• Obudowa: metalowa obudowa zapewniająca wytrzymałość mechaniczną i przewodzenie ciepła
• Waga: 0,04 kg

Jak używać

Zainstaluj BlueOptics BO07W859S1D-BO w porcie kompatybilnym z QSFP56, postępując zgodnie z procedurami hot-swap i wkładania dostawcy sprzętu hosta. Podłącz kabel krosowy światłowodu wielomodowego zakończony MPO/MTP do nadajnika-odbiornika i odpowiedniego panelu krosowego lub zdalnego nadajnika-odbiornika, upewniając się co do prawidłowej orientacji i czystych powierzchni czołowych włókien. Zweryfikuj negocjację łącza i monitoruj nadajnik-odbiornik za pośrednictwem interfejsu hosta, aby odczytać parametry DDM/DOM. Upewnij się, że nadajnik-odbiornik jest używany w dozwolonym zakresie temperatur otoczenia i obwiedni mocy określonym przez urządzenie hosta.

Zalecenia

W celu uzyskania optymalnej wydajności należy używać wysokiej jakości światłowodu wielomodowego i kabli krosowych MPO/MTP, rutynowo sprawdzać i czyścić złącza przed połączeniem oraz potwierdzić, że sprzęt hosta i oprogramowanie układowe obsługują moduły 200GBASE-SR4 QSFP56 i funkcje DDM/DOM. Ogranicz długości łączy do odległości światłowodu wielomodowego zalecanej dla SR4 przy 850 nm (zazwyczaj do ~100 m w zależności od klasy włókna) i przestrzegaj wytycznych dostawcy dotyczących ochrony przed wyładowaniami elektrostatycznymi podczas obsługi i instalacji.
