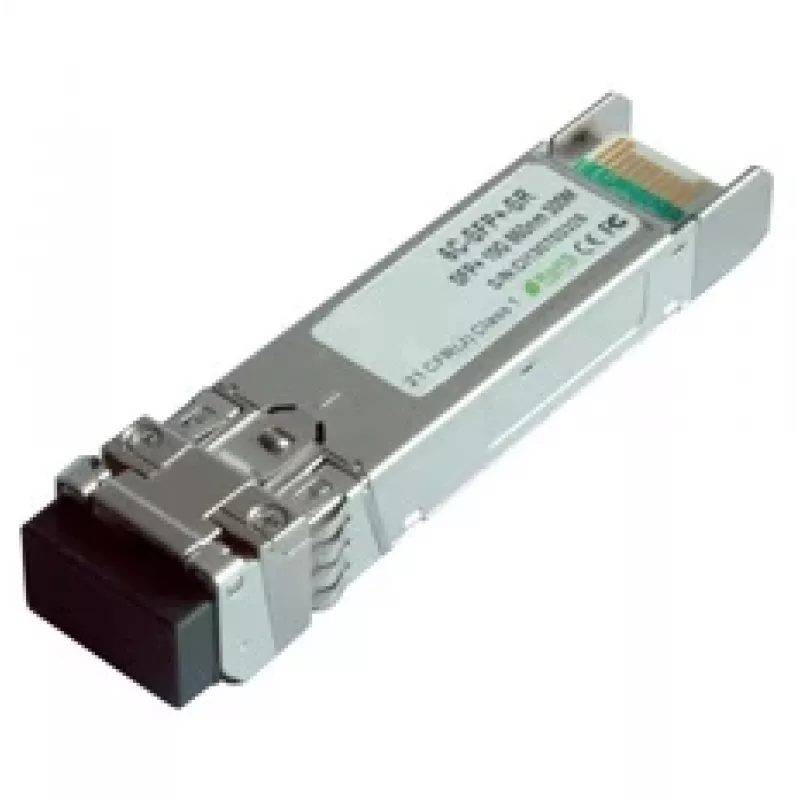

Moduł światłowodowy SFP extra digital SFP1310SC 1.25G Tx1310nm/Rx1550nm 20 km

Moduł SFP extra digital SFP1310SC to jednopasmowy transceiver SFP WDM, który obsługuje transfer danych z szybkością 1,25 Gbit/s. Nadaje na długości fali 1310 nm i odbiera na 1550 nm poprzez złącze SC duplex, przeznaczony jest do łączy światłowodowych jednomodowych o zasięgu do 20 km. Moduł jest zgodny ze specyfikacjami SFP MSA i SFF-8472, oferuje cyfrowe monitorowanie diagnostyczne (DDM) z opcjami kalibracji wewnętrznej lub zewnętrznej oraz pracuje przy pojedynczym zasilaniu +3,3 V w standardowym zakresie temperatur przemysłowych.

Zalety

SFP1310SC ma kompaktową, wymienną na gorąco obudowę SFP z obsługą dwóch szybkości transmisji danych (1,25 Gbps / 1,0625 Gbps) i zasięgiem transmisji 20 km na włóknie jednomodowym. Moduł integruje nadajnik laserowy FP, fotodiodę PIN ze wzmacniaczem transimpedancyjnym oraz kontroler MCU do monitoringu i zapewnia zgodność z klasą I bezpieczeństwa laserowego. Moduł jest zgodny z RoHS i obsługuje zarówno kalibrację wewnętrzną, jak i zewnętrzną dla funkcji diagnostyki cyfrowej.

Zastosowanie

• łącza Gigabit Ethernet
• połączenia Fiber Channel
• interfejsy przełącznik-przełącznik oraz router/serwer
• przełączane aplikacje backplane oraz inne optyczne systemy transmisyjne

Kluczowe specyfikacje

• Producent: extra digital, MPN: SFP1310SC, EAN: 4775342530824
• Obudowa: SFP (złącze duplex LC)
• Długość fali: nadawanie 1310 nm / odbiór 1550 nm (jednopasmowe WDM)
• Szybkość transmisji danych: 1,25 Gbps (obsługuje również 1,0625 Gbps)
• Maksymalny zasięg: do 20 km na włóknie jednomodowym (SMF)
• Nadajnik: laser FP; Odbiornik: fotodioda PIN z TIA
• Zasilanie: pojedyncze +3,3 V
• Monitorowanie: cyfrowe monitorowanie diagnostyczne (kalibracja wewnętrzna lub zewnętrzna)
• Standardy: SFP MSA, SFF-8472, zgodność z RoHS
• Temperatura pracy obudowy: od -40 °C do +85 °C (standardowa)

Jak używać

Zainstaluj SFP1310SC w wolnym slocie SFP w kompatybilnym urządzeniu sieciowym, używając mechanizmu wysuwania lub zwalniania modułu. Podłącz łącze jednopasmowe za pomocą odpowiedniego patchcordu WDM (złącze SC), tak aby ścieżki nadawania 1310 nm i odbioru 1550 nm były dopasowane do modułu po drugiej stronie. Upewnij się, że urządzenie hosta zapewnia zasilanie +3,3 V i obsługuje zachowania SFP; urządzenie będzie udostępniać dane diagnostyki cyfrowej przez interfejs SFF-8472, jeśli host obsługuje DDM. Przestrzegaj instrukcji producenta dotyczących postępowania z ładunkami elektrostatycznymi i bezpieczeństwa optycznego.

Zalecenia

Używaj tego modułu SFP w jednopasmowych łączach punkt-punkt WDM, gdzie wymagana jest kompaktowa obudowa SFP i zasięg 20 km. Sprawdź dopasowanie długości fal ze zdalnym transceiverem, utrzymuj złącza SC w czystości i pracuj w określonych zakresach temperatury i napięcia, aby zapewnić niezawodne działanie.
