Moduł światłowodowy SFP LEVELONE SFP-3411 — 1250 Mbit/s, 1310 nm, interfejs SFP, 3,3 V

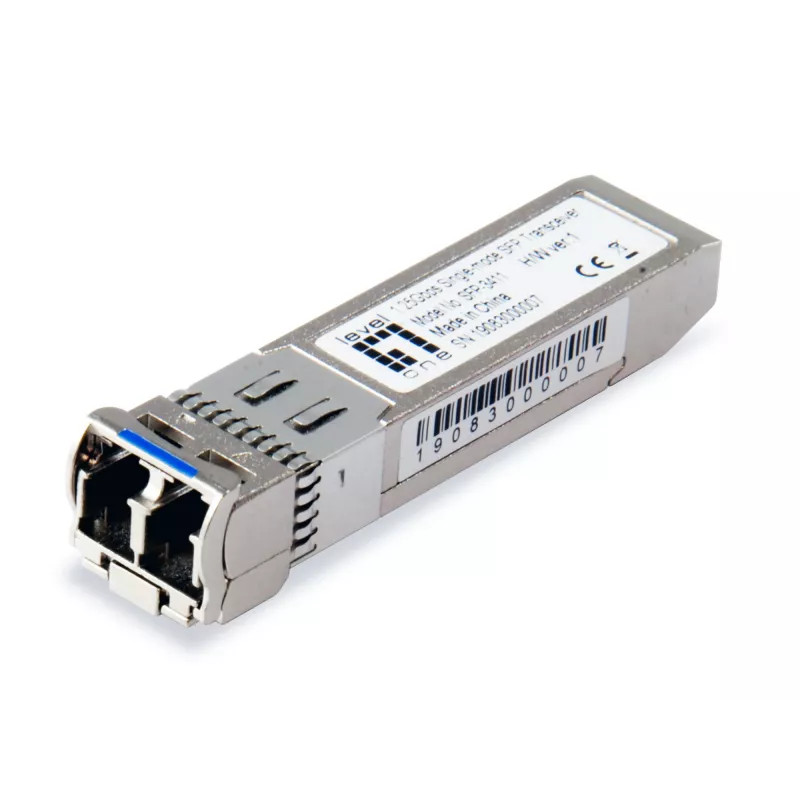

Moduł światłowodowy SFP LevelOne SFP-3411 jest jednomodowym transceiverem SFP zaprojektowanym do łączy Gigabit Ethernet. Obsługuje dwukierunkową transmisję danych z prędkością do 1,25 Gb/s przez pojedynczy rdzeń światłowodu duplex, działa na długości fali 1310 nm z wykorzystaniem diody laserowej FP i pasuje do standardowych gniazd SFP. Moduł jest kompatybilny ze światłowodem 9/125 μm i może osiągać odległości do 40 km. Umieszczony jest w metalowej obudowie (srebrnej) i jest zgodny z dyrektywą RoHS.

Zalety

SFP-3411 oferuje zgodność z IEEE 802.3z i SFP MSA, co zapewnia szeroką interoperacyjność z przełącznikami, routerami i konwerterami mediów. Wyposażony jest w złącze duplex LC, obsługuje cyfrowy interfejs monitorowania diagnostycznego (DDMI) do monitorowania stanu i jest wymienialny podczas pracy (hot-swap), umożliwiając konserwację bez przestojów. transceiver zasilany jest napięciem 3,3 V i spełnia powszechne normy EMI/bezpieczeństwa laserowego oraz RoHS.

Zastosowanie

• Łącza uplink Gigabit Ethernet między przełącznikami i routerami
• Połączenia optyczne w centrach danych i pomieszczeniach telekomunikacyjnych do 40 km
• Konwertery mediów i urządzenia sieciowe wyposażone w SFP wymagające optyki jednomodowej 1310 nm

Kluczowe specyfikacje

• Szybkość transmisji danych: do 1,25 Gb/s (1250 Mbit/s)
• Długość fali: 1310 nm
• Typ światłowodu: jednomodowy 9/125 μm
• Maksymalny zasięg: do 40 km

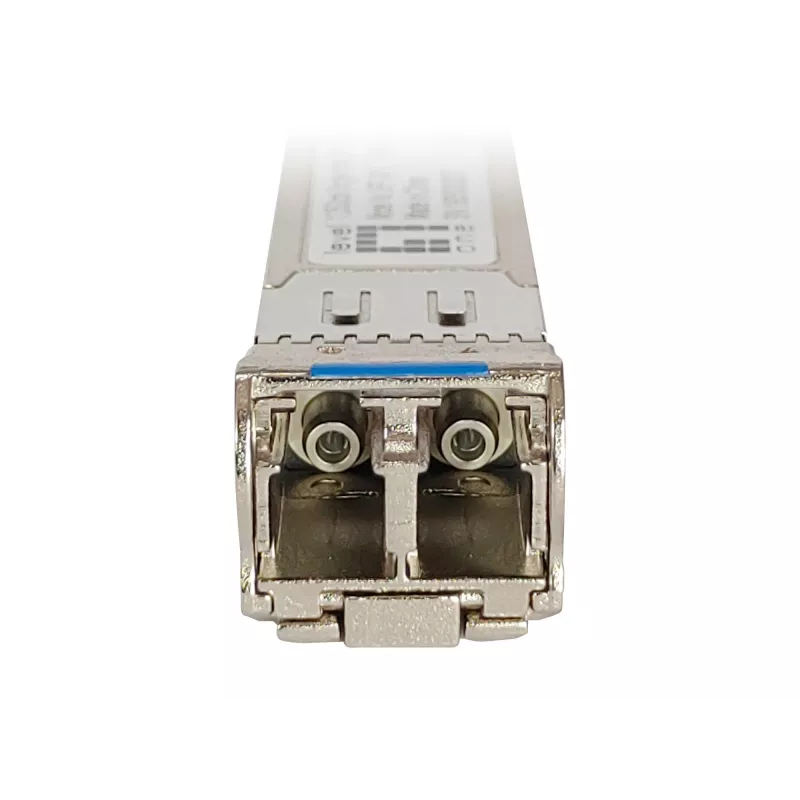

• Złącze: duplex LC

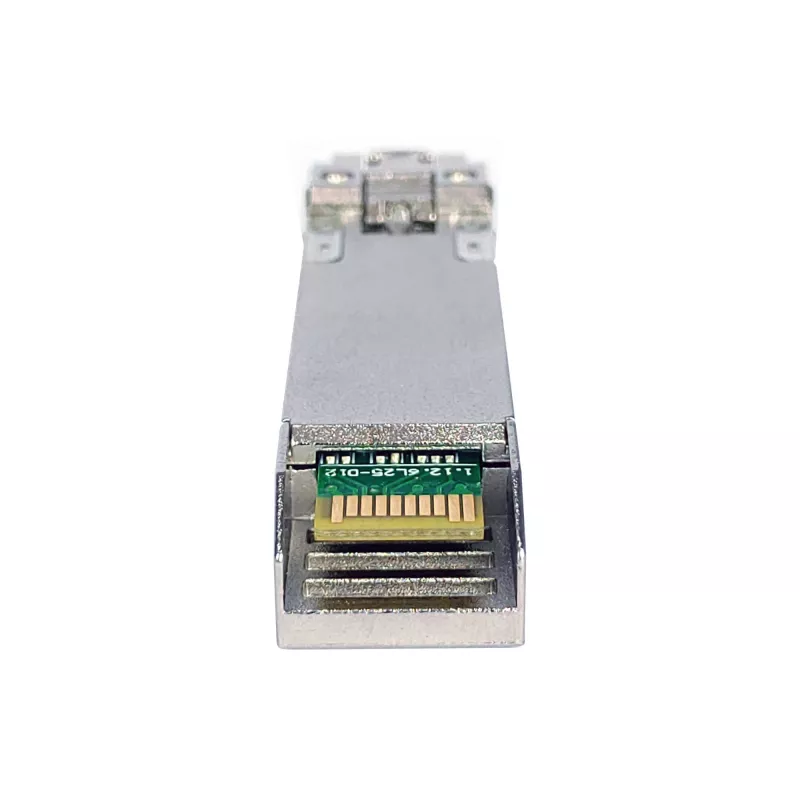

• Interfejs: SFP (zgodny z MSA)
• Zasilanie: 3,3 V (maks. ~0,25 A)
• Typ lasera: dioda laserowa FP
• Wymienialny podczas pracy: tak
• Zgodność: IEEE 802.3z, RoHS, normy EMI (FCC Part 15 Class B, EN55022 Class B, VCCI Class B)

Sposób użycia

Włóż moduł SFP-3411 do wolnego gniazda SFP w kompatybilnym przełączniku, routerze lub konwerterze mediów, o ile host obsługuje moduły SFP. Podłącz kabel światłowodowy jednomodowy duplex LC (9/125 μm) do portu LC, zachowując właściwą polaryzację dla włókien nadawczego i odbiorczego. Upewnij się, że urządzenie hosta jest zasilane i skonfigurowane do łącza 1 Gb/s; moduł jest wymienialny podczas pracy, więc można go wkładać lub wyjmować bez wyłączania hosta, jeśli urządzenie obsługuje operacje hot-swap.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego 9/125 μm z odpowiednimi złączami i przestrzegaj zasad czystości dla złączy LC. Zweryfikuj kompatybilność z oprogramowaniem sprzętowym urządzenia hosta i sprawdzaj odczyty DDMI dotyczące mocy optycznej i temperatury, aby zapewnić niezawodne działanie łącza.
