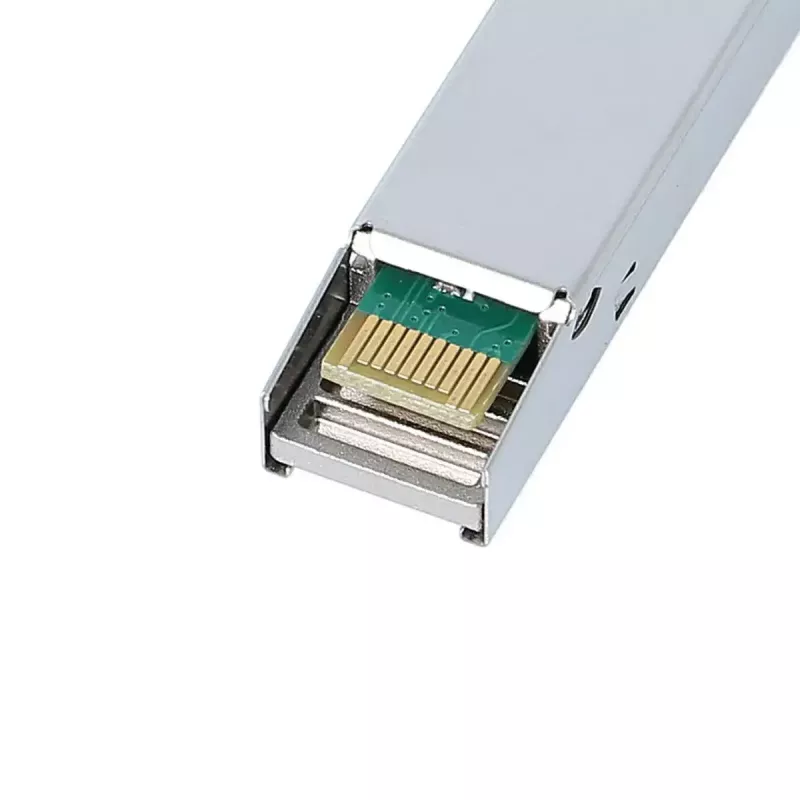

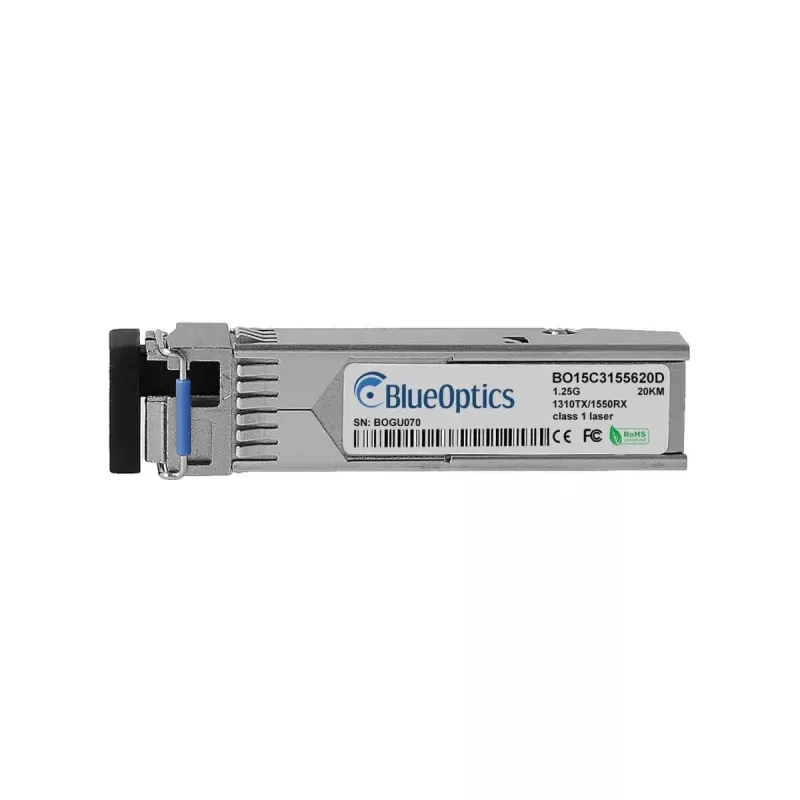

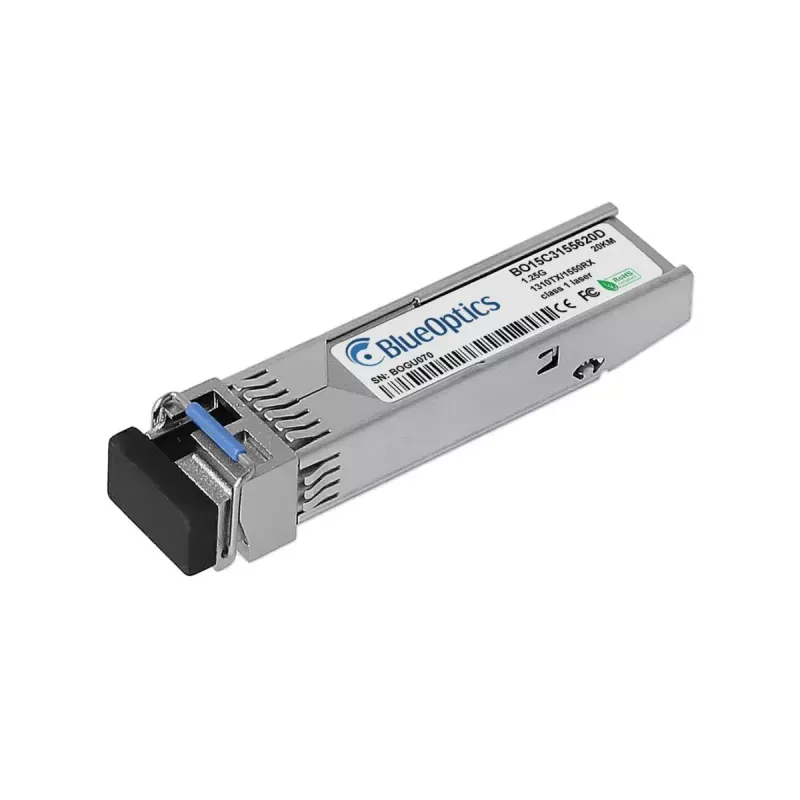

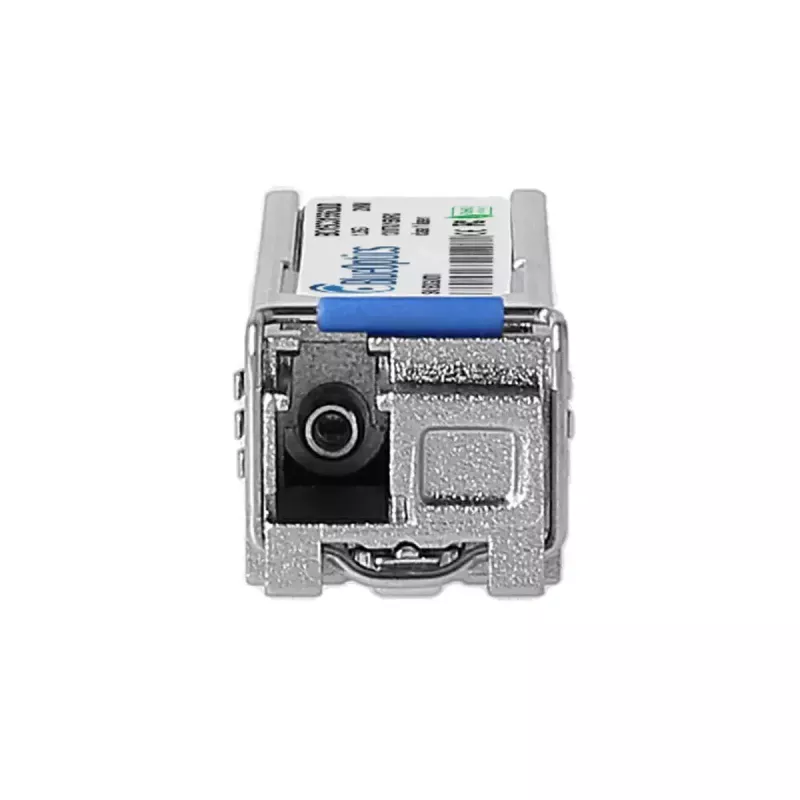

Moduł transceiver SFP BlueOptics TN-SFP-LXB21T-BO światłowód 20000 m

BlueOptics TN-SFP-LXB21T-BO to kompaktowy moduł transceiver SFP światłowodowy zaprojektowany do łączy jednomodowych o zasięgu do 20 000 m. Realizuje konfigurację 1000BASE-BX-U ze złączem LC simplex, łącząc nadajnik 1550 nm i odbiornik 1310 nm do transmisji dwukierunkowej pojedynczym włóknem. Obudowa aluminiowa o masie około 20 g, moduł jest zgodny ze standardem mechanicznym MSA i przeznaczony do urządzeń sieciowych obsługujących moduły SFP 1000BASE-BX-U.

Zalety

Moduł zapewnia łączność jednomodową o dużym zasięgu do 20 km, niską masę i aluminiową obudowę zapewniającą stabilność mechaniczną. Obsługuje standardowe interfejsy SFP i złącza LC simplex, co gwarantuje szeroką kompatybilność z przełącznikami, routerami i innymi urządzeniami optycznymi. transceiver oferuje funkcję diagnostyki cyfrowej (DDM/DOM) umożliwiającą monitorowanie napięcia zasilania, prądu polaryzacji lasera, mocy nadawania i odbioru oraz temperatury, pod warunkiem że sprzęt hosta obsługuje te funkcje.

Zastosowanie

• Łącza Ethernet dalekiego zasięgu w sieciach kampusowych i miejskich
• Połączenia światłowodowe punkt-punkt między lokalizacjami oddalonymi do 20 km
• Integracja z przełącznikami, routerami, systemami pamięci masowej i konwerterami mediów z portami SFP
• Środowiska wymagające izolacji optycznej od zakłóceń elektromagnetycznych

Kluczowe specyfikacje

• Interfejs: SFP (zgodny z MSA)
• Szybkość transmisji danych: 1,25 Gbps (1000BASE-BX-U)
• Typ światłowodu: jednomodowy (SMF)
• Długość fali nadawania: 1550 nm
• Długość fali odbioru: 1310 nm
• Złącze: LC simplex
• Maksymalna odległość łącza: 20 000 m (20 km)
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg
• Diagnostyka cyfrowa: obsługa DDM/DOM (jeśli host obsługuje)

Sposób użycia

Zainstaluj transceiver w kompatybilnym slocie SFP w przełączniku, routerze lub konwerterze mediów, aż do zatrzaśnięcia, postępując zgodnie z instrukcją producenta urządzenia hosta. Podłącz odpowiedni jednomodowy kabel krosowy LC simplex do modułu oraz do zdalnego transceivera lub panelu krosowego. Zapewnij prawidłową polaryzację włókna dla pracy dwukierunkowej BX (długości fal nadawania i odbioru są różne) i zweryfikuj stan łącza za pomocą sprzętu hosta. Jeśli funkcja jest dostępna i włączona przez host, użyj interfejsu DDM/DOM do monitorowania parametrów operacyjnych, takich jak moc optyczna i temperatura.

Zalecenia

Gdy interfejsy optyczne nie są używane, chroń je zaślepkami przeciwpyłowymi, unikaj zginania światłowodu jednomodowego poniżej minimalnego promienia gięcia i upewnij się, że urządzenie hosta obsługuje 1000BASE-BX-U oraz DDM, jeśli zamierzasz korzystać z funkcji diagnostycznych. Dla optymalnej wydajności używaj wysokiej jakości kabli krosowych jednomodowych i upewnij się, że złącza są czyste przed połączeniem.
