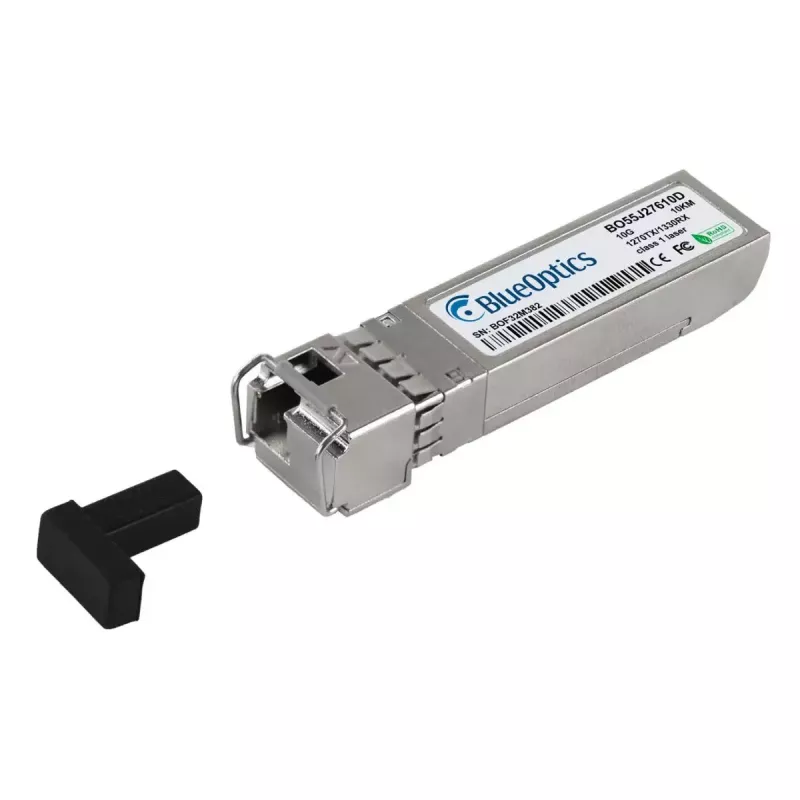

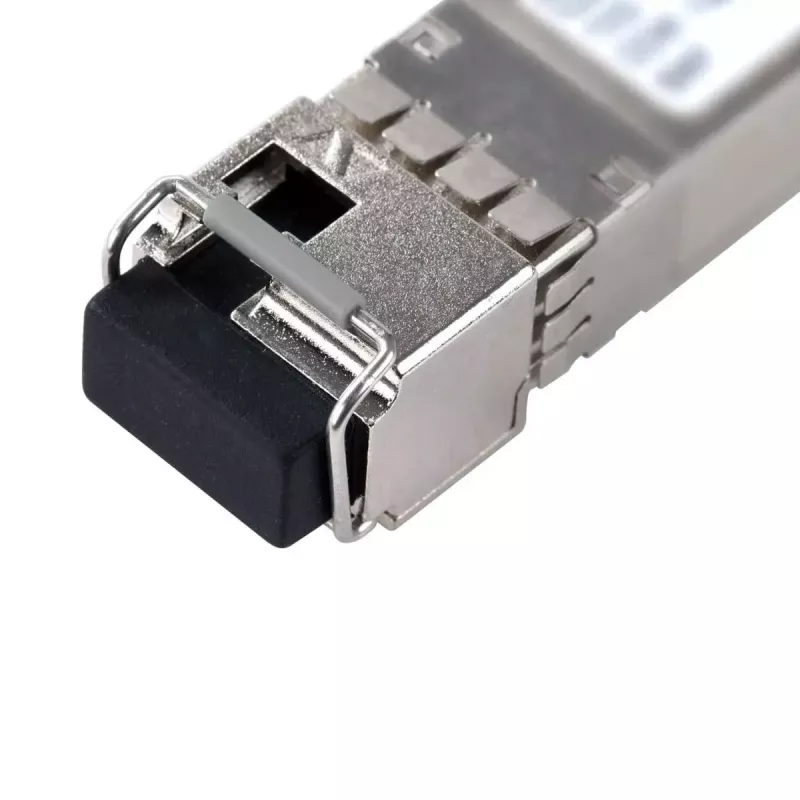

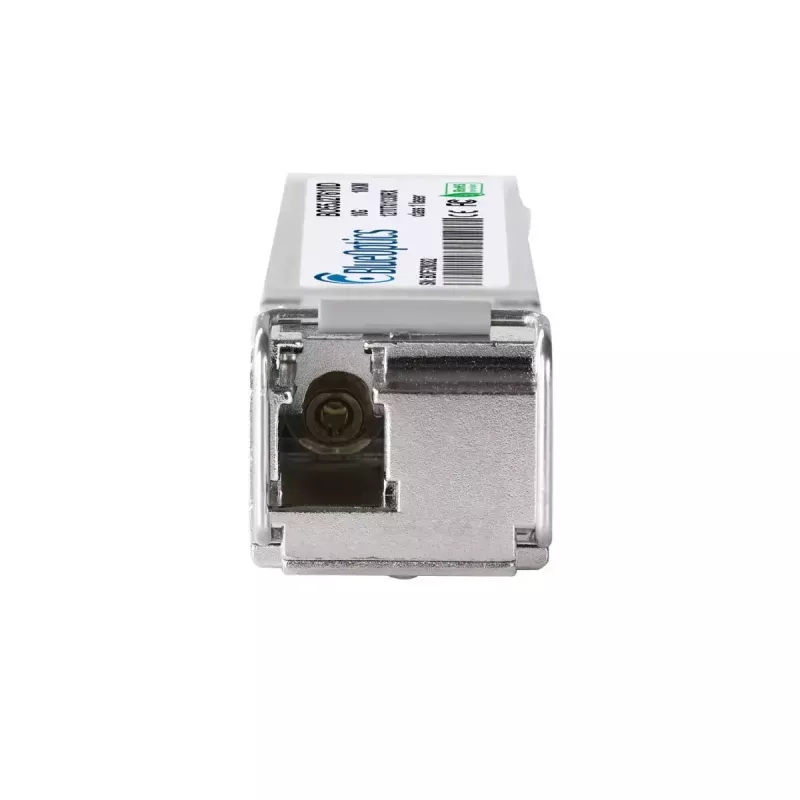

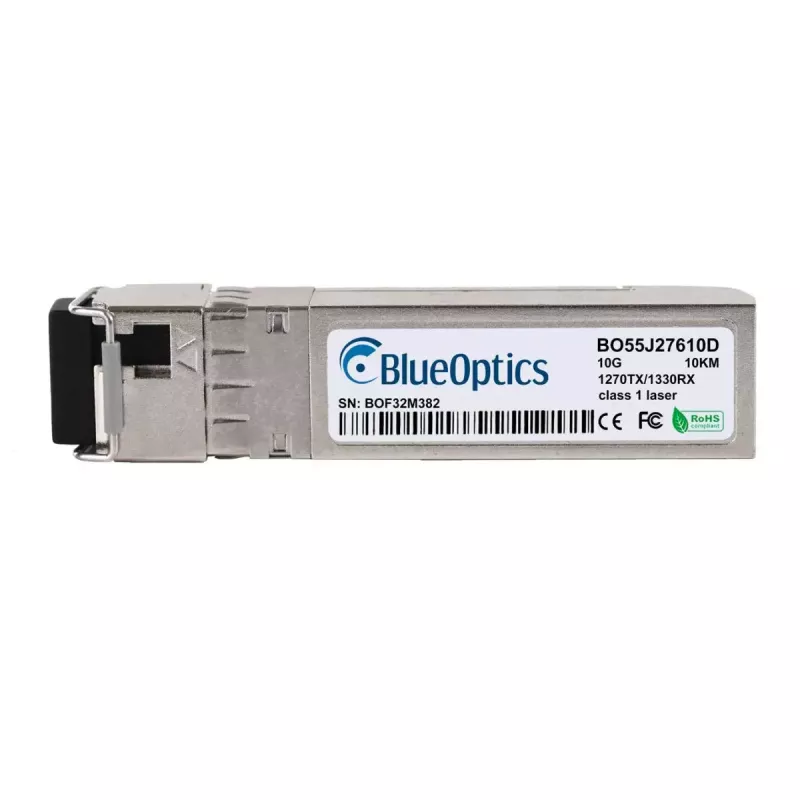

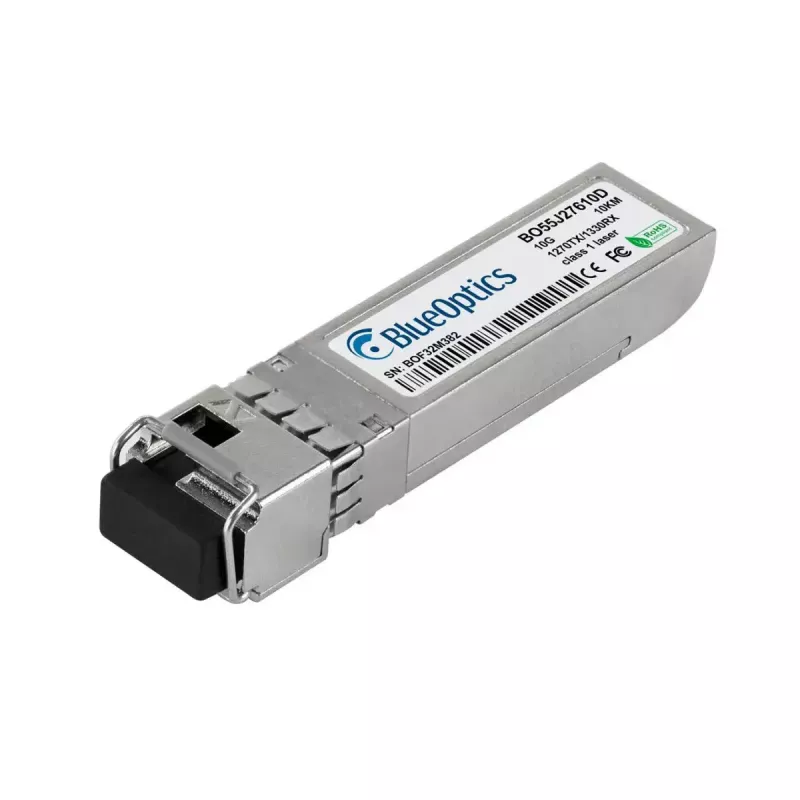

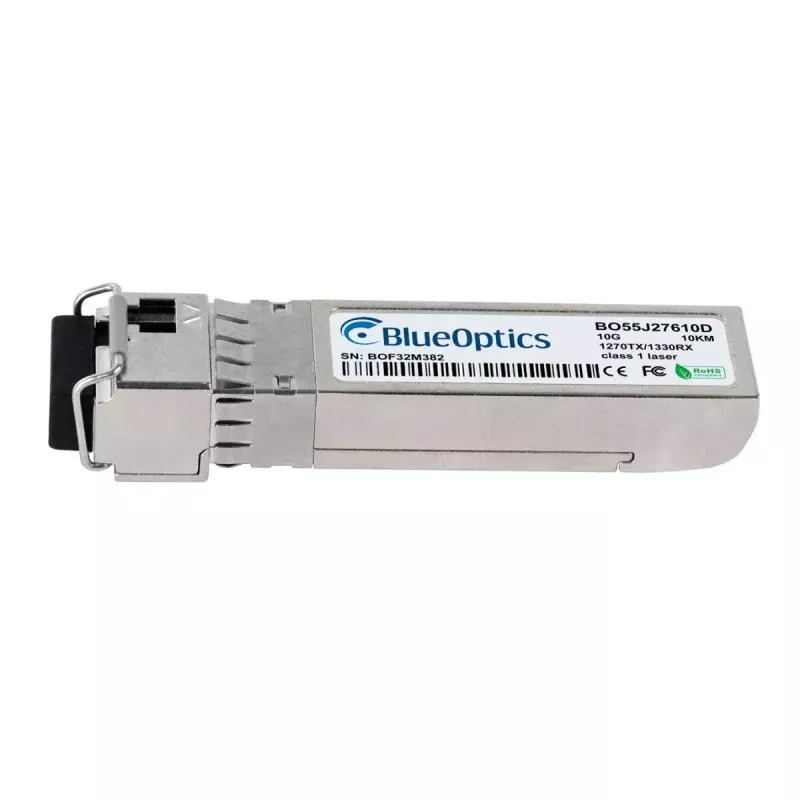

Moduł transceiver światłowodowy BlueOptics 10GB-BX10-U-BO SFP+ LC Aluminium

Moduł transceiver światłowodowy BlueOptics 10GB-BX10-U-BO SFP+ LC Aluminium to transceiver światłowodowy zaprojektowany dla łączy jednomodowych 10 Gb/s. Wykorzystuje interfejs SFP+ ze złączem LC simplex oraz kompaktową aluminiową obudowę o wadze około 20 g. Moduł obsługuje transmisję dwukierunkową na pojedynczym włóknie dzięki wykorzystaniu oddzielnych długości fal do nadawania i odbioru. Jest zgodny ze specyfikacją formatu MSA oraz specyfikacjami elektrycznymi, co umożliwia stosowanie w kompatybilnych przełącznikach, routerach i systemach pamięci masowej.

Zalety

Ten transceiver oferuje przepustowość 10 Gigabit dla połączeń jednomodowych dalekiego zasięgu przy zachowaniu niskiej wagi i wytrzymałej aluminiowej konstrukcji. Wykorzystuje dwukierunkową sygnalizację optyczną z oddzielnymi długościami fal nadawania i odbioru, aby zmniejszyć wymagania dotyczące okablowania światłowodowego. Moduł jest zbudowany zgodnie ze standardami MSA i przetestowany pod kątem interoperacyjności z głównym sprzętem sieciowym obsługującym moduły SFP+ 10GBASE-BX-U. Obsługa diagnostyki cyfrowej jest dostępna, jeśli urządzenie hosta obsługuje monitorowanie DDM/DOM.

Zastosowanie

• Uplinki 10 Gb/s między przełącznikami i routerami przez światłowód jednomodowy
• Połączenia dalekiego zasięgu do kilku kilometrów w centrach danych i sieciach kampusowych
• Łączenie systemów pamięci masowej i przełączników SAN obsługujących moduły SFP+
• Wymiana lub rozbudowa portów SFP+ w sprzęcie obsługującym transceivery 10GBASE-BX-U

Kluczowe specyfikacje

• Interfejs: SFP+
• Złącze: LC simplex
• Tryb optyczny: Światłowód jednomodowy (dwukierunkowy, oddzielne długości fal TX/RX)
• Prędkość transmisji danych: 10 Gb/s
• Materiał obudowy: Aluminium
• Waga: ok. 0,02 kg
• Monitorowanie: Obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM), jeśli obsługiwane przez hosta

Jak używać

Włóż transceiver SFP+ do kompatybilnego gniazda SFP+ aż do kliknięcia, a następnie zabezpiecz mechanizm zatrzaskowy wymagany przez urządzenie hosta. Podłącz do złącza LC kabel krosowy światłowodowy LC zgodny ze specyfikacją światłowodu jednomodowego; przy użyciu optyki dwukierunkowej BX upewnij się, że na obu końcach sparowane są transceivery o przeciwnych długościach fal (jeden moduł nadaje na jednej długości fali, a odbiera na komplementarnej). Sprawdź stan łącza w urządzeniu hosta i włącz lub monitoruj parametry DDM/DOM, jeśli są dostępne, aby potwierdzić moc, temperaturę i inne parametry diagnostyczne.

Zalecenia

Używaj jednomodowych kabli krosowych LC przeznaczonych do zastosowań dwukierunkowych (BX) i postępuj zgodnie z listą kompatybilności producenta hosta. Przed podłączeniem upewnij się, że złącza światłowodowe są czyste, aby uniknąć utraty sygnału. Jeśli wymagane jest monitorowanie, potwierdź, że system hosta obsługuje DDM/DOM, aby uzyskać dostęp do diagnostyki w czasie rzeczywistym: napięcia, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury.
