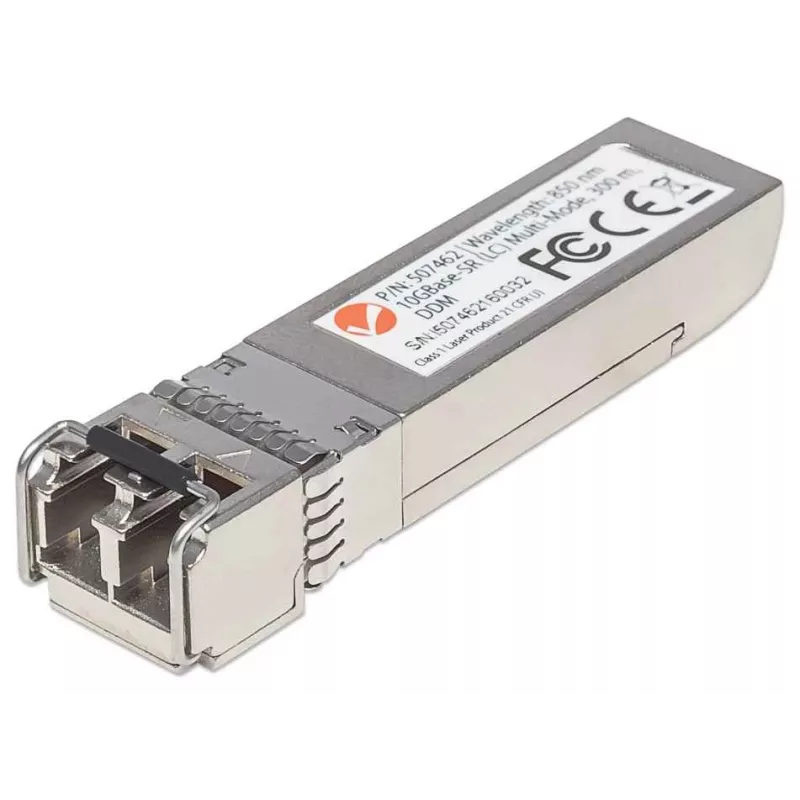

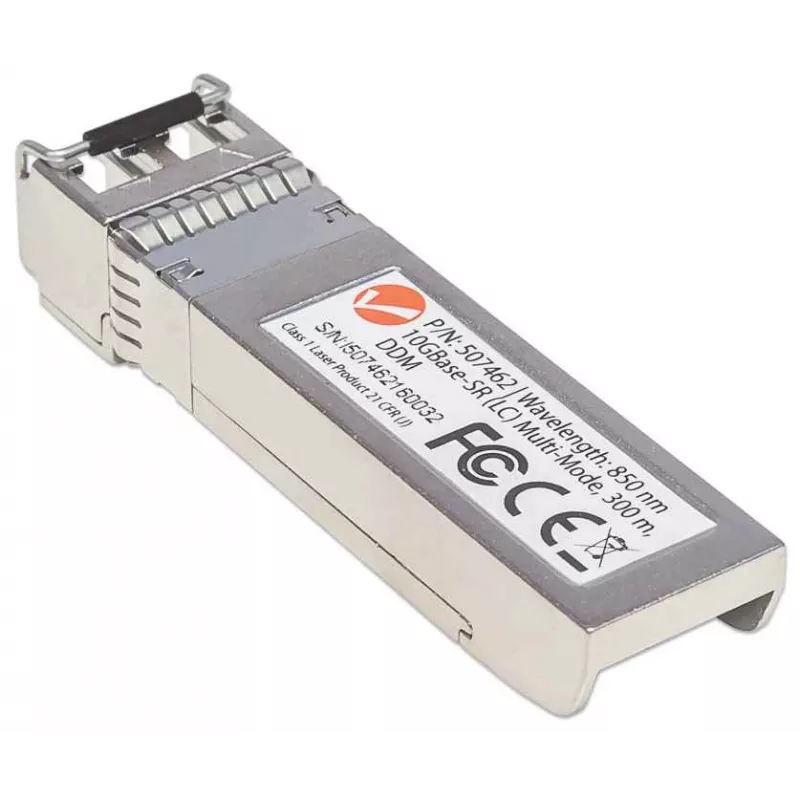

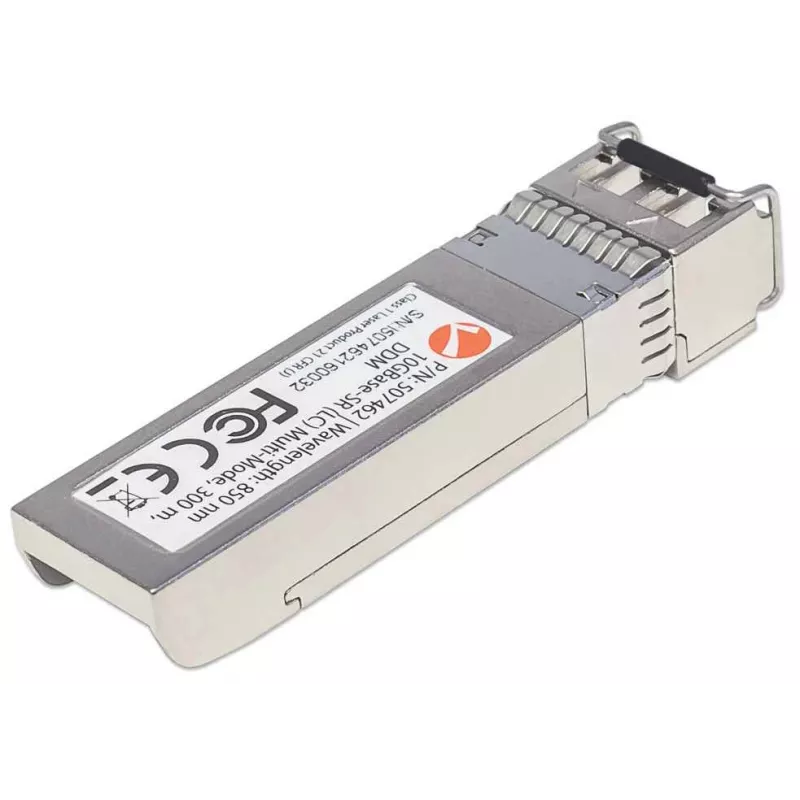

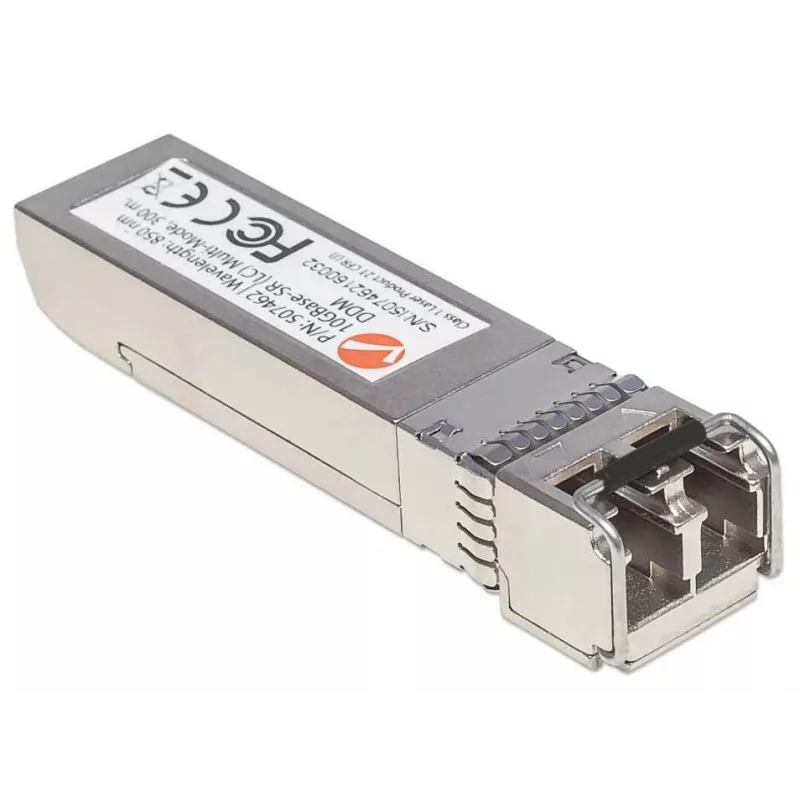

Moduł transceivera optycznego Intellinet SFP+ 10GBase-SR

Moduł transceivera optycznego Intellinet SFP+ 10GBase-SR zapewnia łączność światłowodową krótkiego zasięgu 10 Gigabit przez światłowód wielomodowy do 300 m. Zaprojektowany w kompaktowej metalowej obudowie SFP+, transceiver obsługuje instalację hot-pluggable oraz cyfrowe monitorowanie diagnostyczne (DDM) umożliwiające monitorowanie w czasie rzeczywistym optycznej mocy wyjściowej/wejściowej, temperatury, prądu polaryzacji lasera i napięcia zasilania. Moduł jest zgodny z MSA i przedstawiony jako odpowiednik producenta dla Cisco SFP-10G-SR, a także posiada certyfikaty FCC Class A, CE, IEC-60825, RoHS i NDAA. Wymiary fizyczne to około 14 x 57 x 12 mm, waga 0,037 kg, srebrna obudowa, maksymalne napięcie robocze 3,3 V i typowy pobór mocy około 1 W. Zapewniona jest trzyletnia gwarancja.

Zalety

Metalowa obudowa zmniejsza zakłócenia elektromagnetyczne i zwiększa trwałość, a format mini-GBIC (SFP+) umożliwia rozmieszczenie portów o dużej gęstości w szafach i urządzeniach. Wsparcie standardowego DDM umożliwia zdalną diagnostykę i ułatwia konserwację. Zgodność z MSA i identyfikacja jako odpowiednik producenta zapewniają szeroką kompatybilność z portami SFP+ wielu producentów.

Zastosowanie

• Łącza 10 Gigabit między przełącznikami, serwerami i urządzeniami pamięci masowej w centrach danych
• Wysokiej gęstości panele krosowe światłowodowe i ramy rozdzielcze
• Połączenia światłowodem wielomodowym krótkiego zasięgu do 300 m w sieciach korporacyjnych i kampusowych
• Aktualizacje lub wymiany portów SFP+ bez przerywania pracy sieci dzięki możliwości wymiany na gorąco

Kluczowe specyfikacje

• Typ interfejsu: SFP+
• Maksymalna szybkość transmisji danych: 10 Gbit/s (w danych produktu określona jako do 11100 Mbit/s)
• Standard optyczny: 10GBase-SR dla światłowodu wielomodowego
• Maksymalny zasięg: do 300 m przez światłowód wielomodowy (typowy dla 10GBase-SR)
• Format: mini-GBIC (SFP+), hot-pluggable
• Obudowa: metalowa, kolor srebrny
• Wymiary: około 14 x 57 x 12 mm
• Waga: 0,037 kg
• Napięcie robocze: 3,3 V (maksymalne)
• Pobór mocy: ~1 W
• Zgodność i bezpieczeństwo: FCC Class A, CE, IEC-60825, RoHS, NDAA

Sposób użycia

Włóż transceiver SFP+ do dowolnego kompatybilnego gniazda SFP+ w przełączniku, karcie sieciowej serwera lub urządzeniu pamięci masowej, gdy host jest włączony, aby skorzystać z funkcji hot-pluggable. Podłącz kabel światłowodu wielomodowego z odpowiednim typem złącza (duplex LC) do portów transceivera, upewniając się, że polaryzacja jest prawidłowa. Monitoruj stan łącza i parametry diagnostyczne za pośrednictwem interfejsu urządzenia hosta, aby sprawdzić moc optyczną, temperaturę i inne wartości DDM. Podczas wymiany modułów ostrożnie wyjmij istniejący transceiver, odblokowując klatkę i wyciągając go prosto, a następnie włóż zamiennik, aż zatrzaśnie się na miejscu.

Zalecenia

Używaj światłowodu wielomodowego o odpowiednim iloczynie szerokości pasma i długości (zalecane OM3/OM4 dla 10GBase-SR), aby osiągnąć określony zasięg. Utrzymuj złącza i czoła włókien w czystości i stosuj ochronne nakładki przeciwpyłowe, gdy moduły nie są podłączone. Sprawdź odczyty DDM po instalacji, aby potwierdzić prawidłowe poziomy mocy optycznej i temperatury. Dla najlepszej kompatybilności upewnij się, że podłączone urządzenia obsługują moduły SFP+ i zgodne z MSA.
