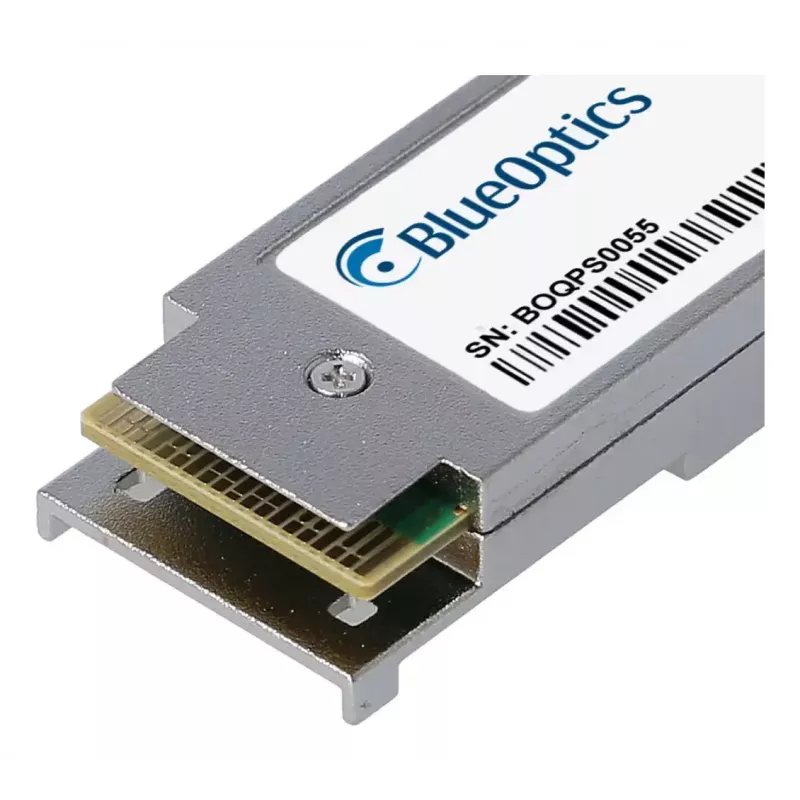

Moduł transceivera QSFP BlueOptics QSFP-100G-LR4-2-BO 100G LC

BlueOptics QSFP-100G-LR4-2-BO to moduł transceivera światłowodowego QSFP28 zaprojektowany do łączy Ethernet 100G o dalekim zasięgu. Wykorzystuje interfejs duplex LC i optykę jednomodową z CWDM, aby obsługiwać transmisję 100GBASE-LR4 na odległość do około 10 kilometrów przy użyciu odpowiedniego światłowodu jednomodowego. Zamknięty w metalowej obudowie i ważący około 40 gramów moduł jest zgodny ze specyfikacją formatu QSFP28 kompatybilnego z MSA, co zapewnia fizyczną kompatybilność ze sprzętem sieciowym akceptującym moduły QSFP28.

Zalety

Ten transceiver obsługuje przepustowość 100 Gbit/s i wykorzystuje optykę nadawczo-odbiorczą opartą na CWDM do łączy jednomodowych dalekiego zasięgu. Metalowa obudowa przyczynia się do trwałości mechanicznej i odprowadzania ciepła, a lekka konstrukcja ułatwia obsługę i instalację. Produkt oferuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające zdalne monitorowanie parametrów takich jak napięcie zasilania, prąd polaryzacji lasera, moc nadawcza, moc odbiorcza i temperatura, pod warunkiem, że platforma hosta obsługuje te funkcje diagnostyczne.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł w kompatybilnym slocie QSFP28 w przełącznikach, routerach lub innym sprzęcie sieciowym, który oficjalnie obsługuje transceivery typu QSFP-100G-LR4. Upewnij się, że oprogramowanie układowe lub systemowe urządzenia hosta rozpoznaje moduły innych producentów, jeśli jest to wymagane przez dostawcę. Podłącz kable krosowe światłowodu jednomodowego duplex LC między transceiverami lub do paneli krosowych, przestrzegając orientacji nadawania/odbioru. Jeśli host obsługuje DDM/DOM, włącz lub odpytaj diagnostykę, aby monitorować parametry pracy podczas uruchamiania i eksploatacji. Przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) i chwytaj moduł za krawędzie; trzymaj złącza optyczne zakryte zaślepkami, gdy nie są podłączone, aby uniknąć zanieczyszczenia.

Zalecenia

Używaj wysokiej jakości kabli krosowych LC jednomodowych oraz odpowiedniego zarządzania okablowaniem (panele krosowe, odciążenie), aby osiągnąć określony zasięg i jakość sygnału. Zweryfikuj kompatybilność z hostem i, jeśli to możliwe, przetestuj moduł na swojej platformie przed wdrożeniem na dużą skalę. Regularnie sprawdzaj i czyść złącza LC, aby utrzymać wydajność optyczną i zminimalizować tłumienie wtrąceniowe.
