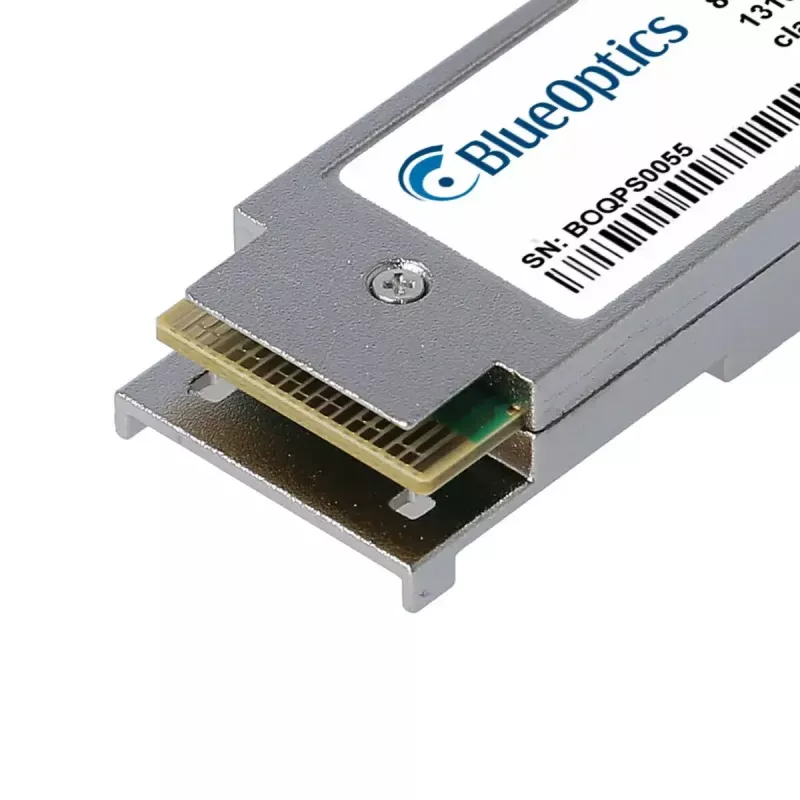

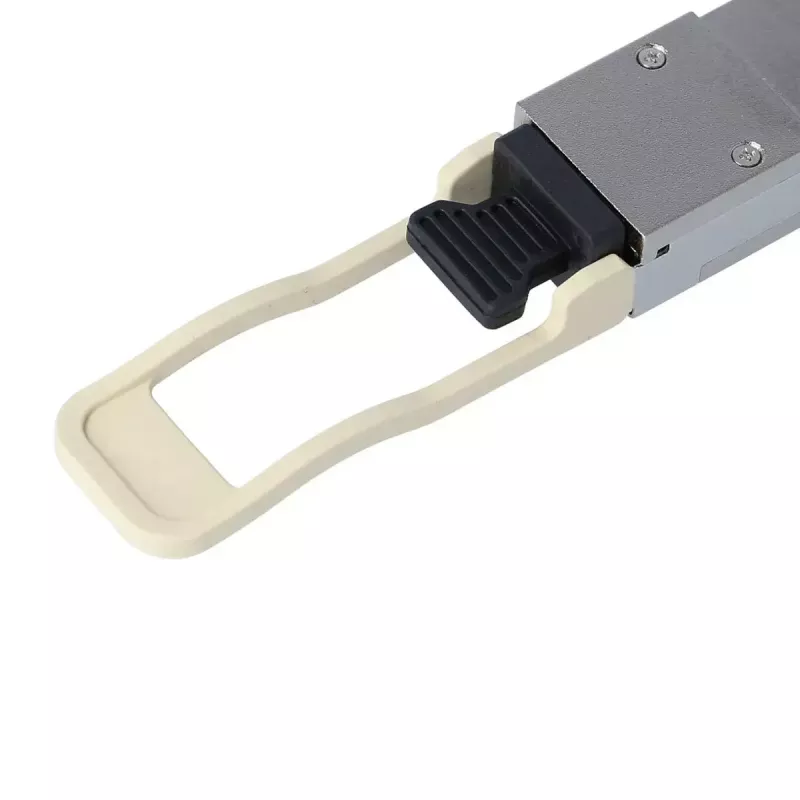

Moduł transceivera QSFP56 BlueOptics QSFP56-200G-SR-CS-BO 200G 100m

BlueOptics QSFP56-200G-SR-CS-BO to światłowodowy moduł transceivera 200 Gigabit Ethernet zaprojektowany do łączy danych o krótkim zasięgu i wysokiej prędkości. Zbudowany zgodnie z formatem MSA i wyposażony w złącze MPO/MTP, obsługuje pracę 200GBASE-SR4 przez światłowód wielomodowy przy długości fali 850 nm i maksymalnym zasięgu 100 metrów. Moduł ma obudowę aluminiową, waży około 40 gramów i stanowi rozwiązanie QSFP56 z możliwością podłączania na gorąco dla kompatybilnych przełączników sieciowych, routerów i systemów pamięci masowej akceptujących transceivery 200G SR4.

Zalety

transceiver zapewnia przepustowość 200G w kompaktowej, lekkiej obudowie aluminiowej i spełnia standardy branżowe MSA dotyczące kompatybilności fizycznej i optycznej. Obsługuje jednoczesne kanały nadawania i odbioru przez MPO/MTP oraz zawiera cyfrowy monitoring diagnostyczny (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy optycznej nadawania, mocy optycznej odbieranej i temperatury. Komponenty są dobierane tak, aby spełniać cele jakości i trwałości, zapewniając wydłużoną żywotność i wysoką dostępność w środowiskach sieciowych o dużej gęstości.

Przeznaczenie

• Wysokowydajne połączenia centrów danych i szaf serwerowych
• Przełączanie o wysokiej prędkości i struktury agregacji
• Sieci pamięci masowej i łączność SAN
• Łącza optyczne krótkiego zasięgu w budynkach kampusowych lub korporacyjnych (do 100 m)

Kluczowe specyfikacje

• Przepływność: 200 Gigabit Ethernet (200G)
• Standard: 200GBASE-SR4 przez światłowód wielomodowy
• Długość fali: 850 nm nadawanie i odbiór
• Typ złącza: MPO/MTP
• Maksymalny zasięg: 100 m (światłowód wielomodowy)
• Format: QSFP56, z możliwością podłączania na gorąco
• Materiał obudowy: aluminium
• Waga: 0,04 kg
• Diagnostyka cyfrowa: DDM/DOM (zgodny z MSA SFF-8472)

Sposób użycia

Włóż transceiver QSFP56 do kompatybilnego gniazda urządzenia, gdy host jest włączony, lub zgodnie z instrukcjami wymiany na gorąco dostawcy hosta. Podłącz kabel krosowy światłowodu wielomodowego MPO/MTP między transceiverem a odpowiednim portem optycznym lub panelem krosowym. Upewnij się, że podłączony sprzęt obsługuje transceivery 200GBASE-SR4 oraz, w razie potrzeby, że monitorowanie DDM/DOM jest włączone w hoście, aby odczytywać wartości diagnostyczne w czasie rzeczywistym. Sprawdź stan łącza i konfigurację w interfejsie zarządzania przełącznika lub routera i użyj odpowiedniego typu światłowodu wielomodowego (np. OM3/OM4) dla zamierzonego zasięgu 100 m.

Zalecenia

Aby uzyskać niezawodne łącza 200G, używaj certyfikowanych światłowodów wielomodowych OM3 lub OM4 oraz wysokiej jakości kabli krosowych MPO/MTP, potwierdź kompatybilność z oprogramowaniem sprzętowym hosta i włącz diagnostykę cyfrową do ciągłego monitorowania. Postępuj zgodnie ze standardowymi środkami ostrożności dotyczącymi wyładowań elektrostatycznych (ESD) podczas obsługi transceivera oraz unikaj zginania lub naprężania kabli światłowodowych poza zalecane granice.
