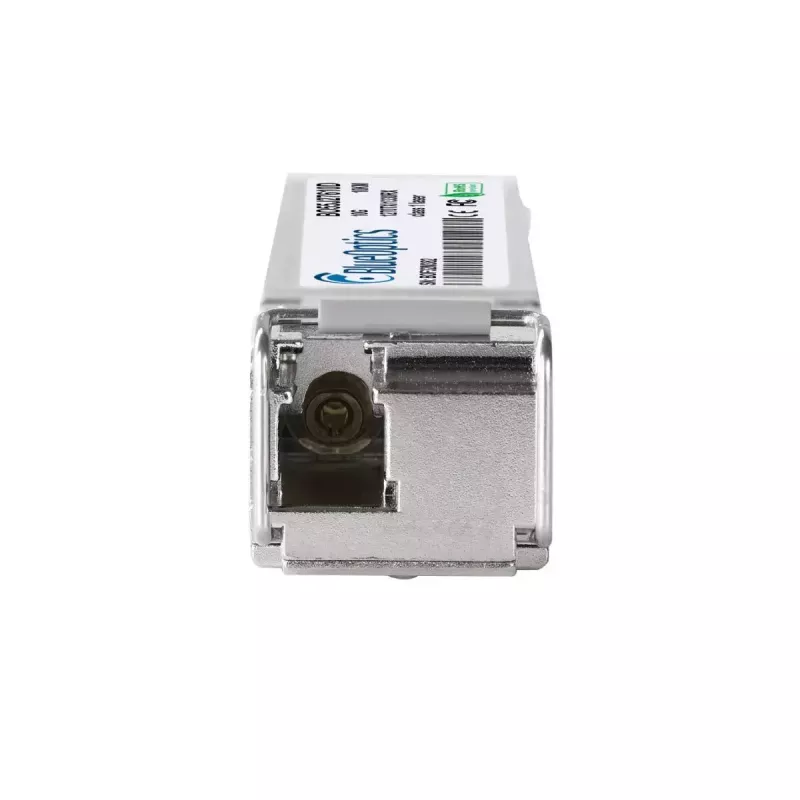

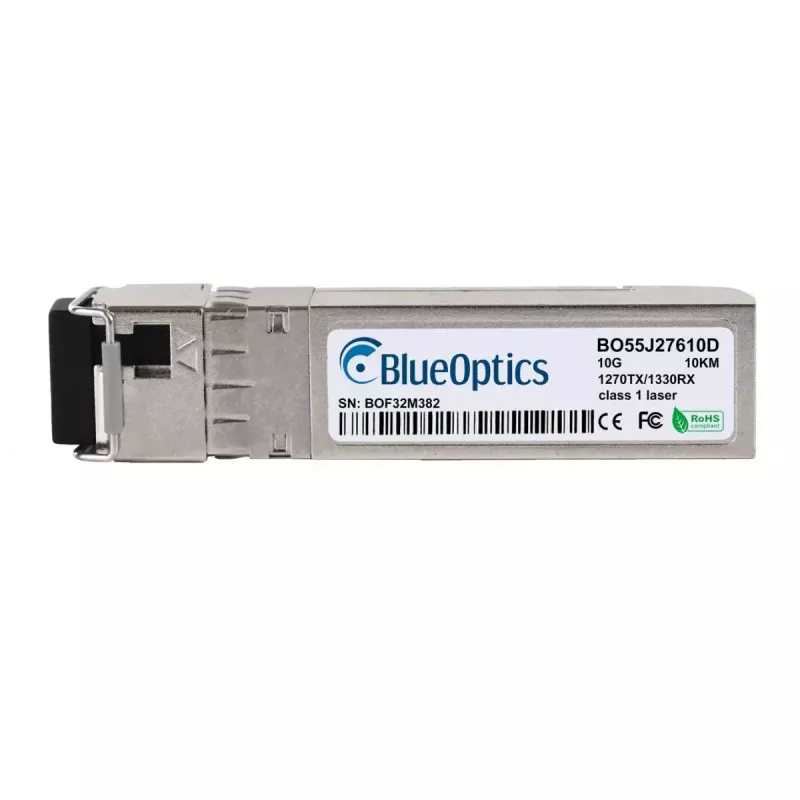

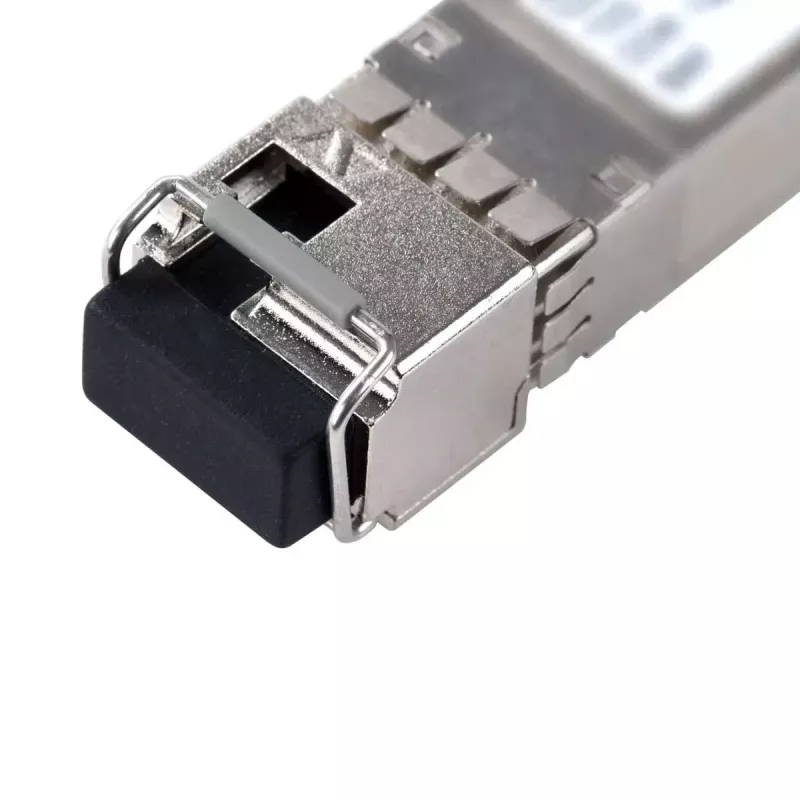

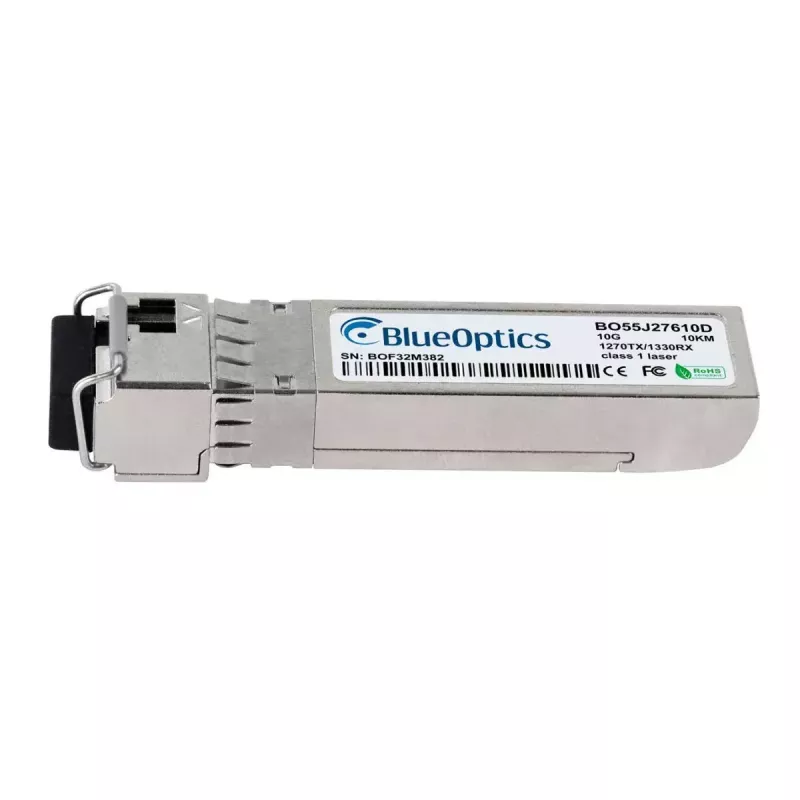

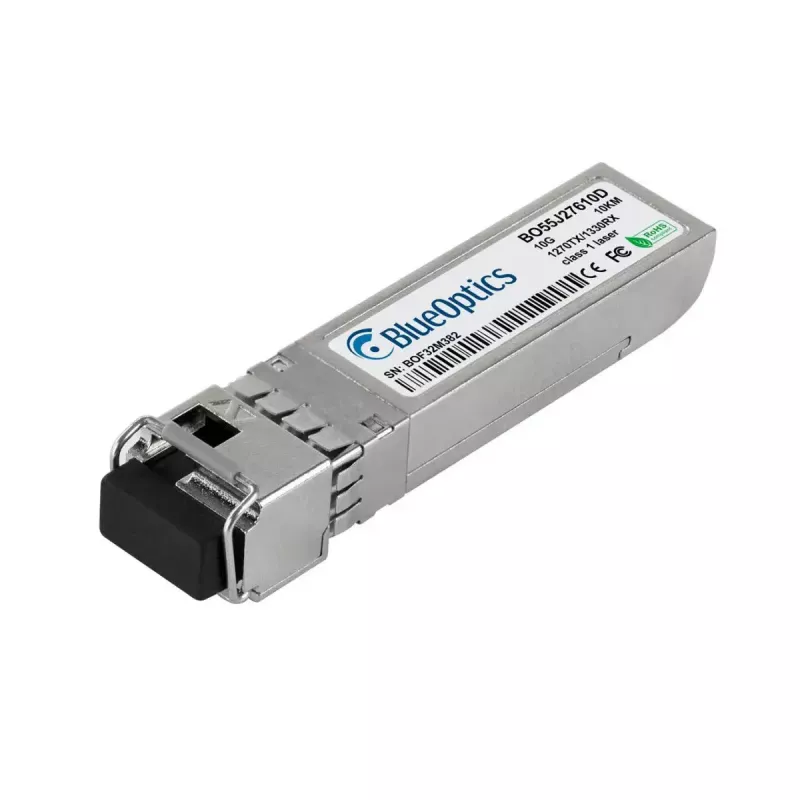

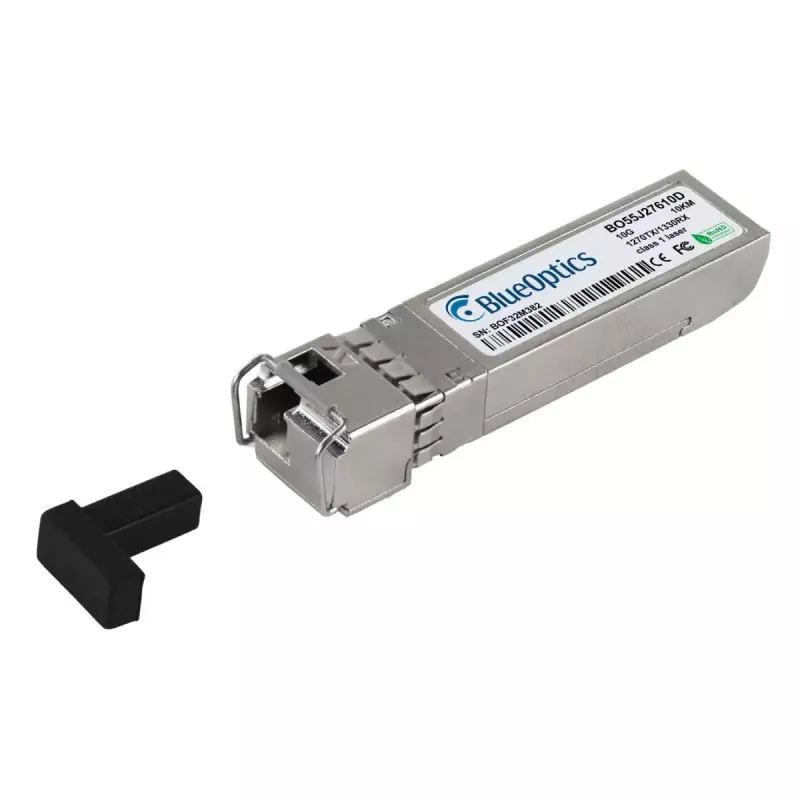

Moduł transceivera SFP+ BlueOptics 02310QBJ-BO 10000 Mbit/s

Moduł transceivera SFP+ BlueOptics 02310QBJ-BO to kompaktowy interfejs światłowodowy przeznaczony do sieci 10 Gbit/s. Jest zgodny ze standardami formatu MSA SFP+, ma metalową obudowę w kolorze srebrnym i działa przy zasilaniu 3,3 V. Moduł wykorzystuje łącze simpleksowe jednomodowe 10GBASE-BX-U z łączem LC simplex i obsługuje transmisję optyczną na odległościach do około 10 km przy użyciu światłowodu jednomodowego. transceiver integruje lasery nadawczy i odbiorczy o różnych długościach fal, aby umożliwić dwukierunkową pracę na pojedynczym włóknie i jest odpowiedni do użycia w sprzęcie sieciowym obsługującym moduły SFP+ 10GBASE-BX-U.

Zalety

Moduł oferuje małą, zgodną ze standardami branżowymi obudowę SFP+, która pasuje do szerokiej gamy przełączników, routerów i platform pamięci masowej. Wykonany z metalowej obudowy i przy niskiej wadze zapewnia mechaniczną niezawodność, zachowując jednocześnie niski pobór mocy przy 3,3 V. Zgodność ze specyfikacjami MSA oraz kompatybilność z urządzeniami akceptującymi oryginalny moduł referencyjny zapewnia prostą integrację. transceiver obsługuje diagnostykę cyfrową (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy optycznej i temperatury, gdy sprzęt hosta udostępnia te funkcje.

Nadaje się do

• Łączy Ethernet 10 Gbit/s przez światłowód jednomodowy
• Połączeń światłowodowych dalekiego zasięgu do około 10 km
• Łączenia przełączników, routerów i systemów pamięci masowej
• Segmentów szkieletowych dostawców usług i sieci korporacyjnych wymagających dwukierunkowych łączy BX-U

Kluczowe dane techniczne

• Typ interfejsu: SFP+
• Maksymalna szybkość przesyłania danych: 10000 Mbit/s (10 Gbit/s)
• Standard transmisji: 10GBASE-BX-U (dwukierunkowy po pojedynczym włóknie)
• Typ światłowodu: Światłowód jednomodowy (SMF)
• Typ złącza: LC simplex
• Długość fali nadajnika: 1330 nm (typowo dla nadawania BX-U)
• Długość fali odbiornika: 1270 nm (typowo dla odbioru BX-U)
• Napięcie robocze: 3,3 V
• Kolor produktu / Obudowa: Srebrna metalowa obudowa
• Waga: około 0,002 kg

Jak używać

Zainstaluj transceiver SFP+ w odpowiednim gnieździe SFP+ w przełączniku, routerze lub innym kompatybilnym urządzeniu sieciowym, gdy urządzenie hosta jest wyłączone lub zgodnie z wytycznymi dostawcy dotyczącymi podłączania na gorąco. Podłącz kabel krosowy światłowodu jednomodowego z łączem LC simplex do złącza LC transceivera i upewnij się, że odpowiedni zdalny transceiver wykorzystuje komplementarne parowanie długości fal BX (jeden koniec nadaje na 1330 nm i odbiera na 1270 nm). Włącz lub zweryfikuj pracę z szybkością 10 Gbit/s i, jeśli to konieczne, włącz monitorowanie diagnostyczne za pośrednictwem interfejsu zarządzania urządzenia hosta, aby przeglądać parametry optyczne i elektryczne w czasie rzeczywistym.

Zalecenia

Używaj wysokiej jakości kabli krosowych jednomodowych i utrzymuj czyste złącza LC, aby zapewnić optymalną wydajność optyczną. Sprawdź kompatybilność hosta i wsparcie DDM/DOM przed wdrożeniem. Aby zapewnić niezawodną długoterminową pracę, postępuj zgodnie z wytycznymi producenta dotyczącymi obsługi, ochrony przed wyładowaniami elektrostatycznymi i limitów temperatury roboczej.
