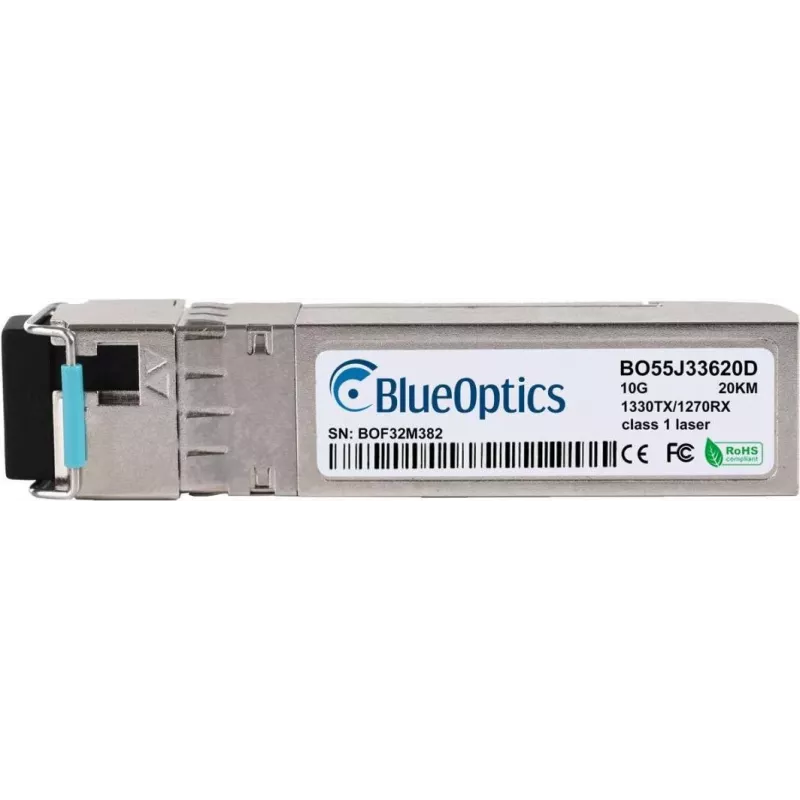

Moduł transceivera SFP BlueOptics H-BR20-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20-SFP+D-BO to moduł transceivera światłowodowego SFP+ 10 Gbit/s przeznaczony do szybkiej optycznej transmisji danych. Umieszczony w metalowej obudowie i pracujący przy napięciu 3,3 V moduł zapewnia łączność LC Simplex i obsługuje jednokierunkową pracę dwukierunkową na jednym włóknie (WDM) 10GBASE-BX-D z długością fali nadajnika 1330 nm i długością fali odbiornika 1270 nm. Moduł jest zgodny ze standardami MSA i nadaje się do montażu w popularnych platformach sprzętowych sieciowych akceptujących moduły SFP+.

Zalety

transceiver oferuje kompaktową obudowę SFP+ z metalową obudową zapewniającą stabilność mechaniczną i odprowadzanie ciepła, szybkość transmisji danych 10 000 Mbit/s dla łączy o małych opóźnieniach i wysokiej przepustowości oraz lekką konstrukcję (ok. 20 g). Obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM) zgodne z SFF-8472 umożliwiające monitorowanie w czasie rzeczywistym napięcia zasilania, prądu lasera, optycznej mocy nadawania/odbioru i temperatury. Komponenty są dobierane tak, aby spełniać interoperacyjność MSA i zapewniać długą żywotność oraz wysoką dostępność.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż transceiver do kompatybilnego gniazda SFP+ w urządzeniu sieciowym, gdy urządzenie jest zasilane zgodnie z wytycznymi producenta. Podłącz kabel krosowy LC Simplex jednokierunkowy dopasowany do orientacji WDM modułu, aby ustanowić łącze ze zdalnym transceiverem. Upewnij się, że zdalny koniec używa komplementarnego kierunku BX (jeden koniec ustawiony na nadawanie 1330 nm / odbiór 1270 nm, drugi koniec odwrotnie), aby zapewnić prawidłową pracę dwukierunkową. Sprawdź stan łącza i, jeśli sprzęt to obsługuje, odczytaj parametry DDM/DOM, aby potwierdzić prawidłowe poziomy mocy optycznej i temperatury.

Zalecenia

Używaj kompatybilnych kabli krosowych światłowodowych LC Simplex i potwierdź, że urządzenie hosta obsługuje moduły SFP+ oraz funkcje DDM/DOM. Przestrzegaj praktyk postępowania z ESD podczas instalacji modułu i unikaj zginania włókna poza zalecany minimalny promień. Aby zapewnić długoterminową niezawodność, pracuj w zakresach napięcia i temperatury określonych przez dostawcę sprzętu sieciowego i okresowo sprawdzaj parametry diagnostyczne, aby wcześnie wykrywać degradacje.
