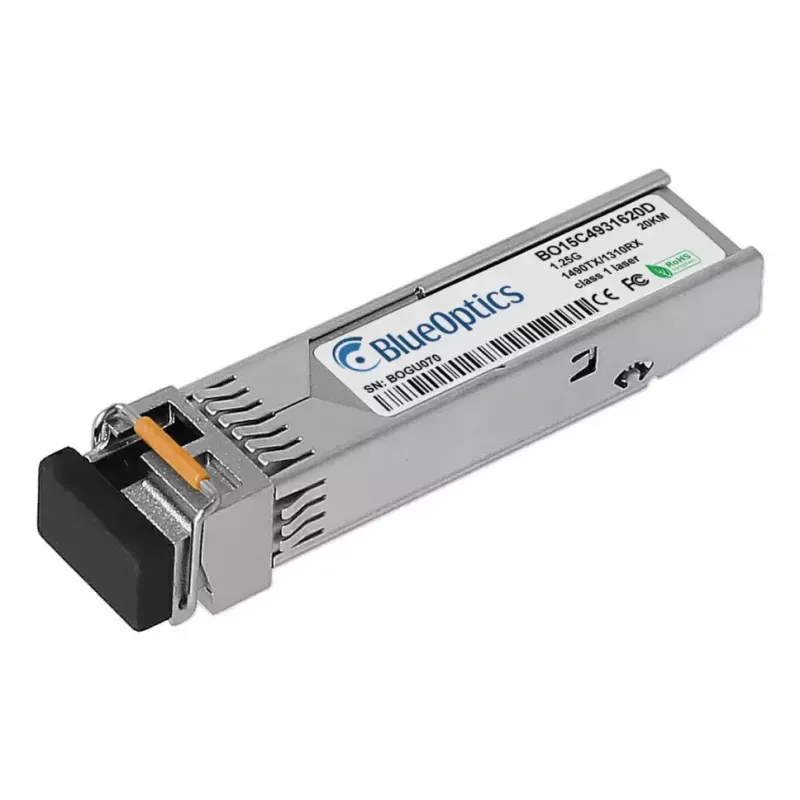

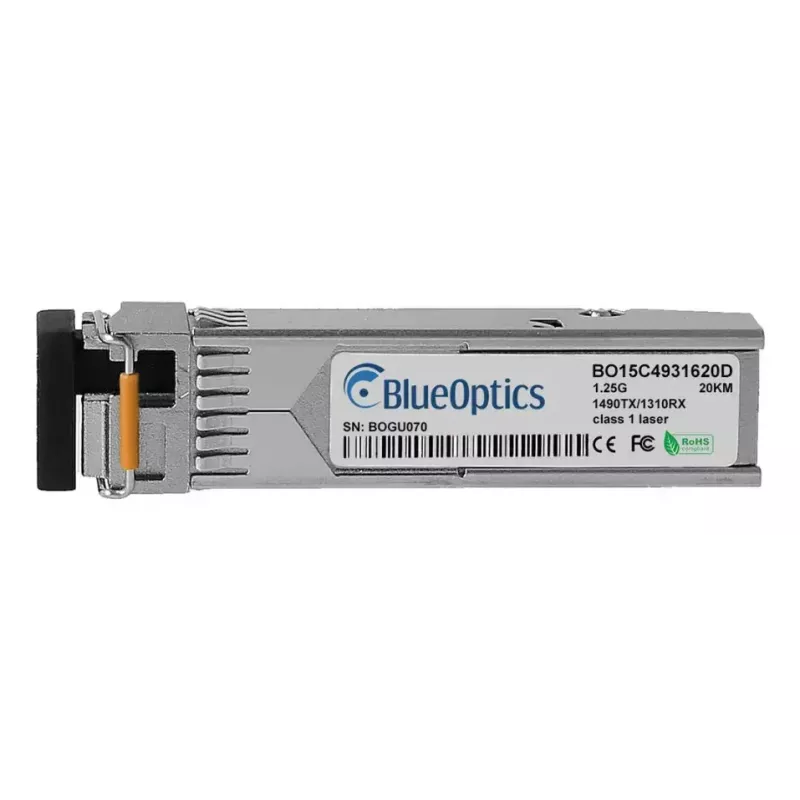

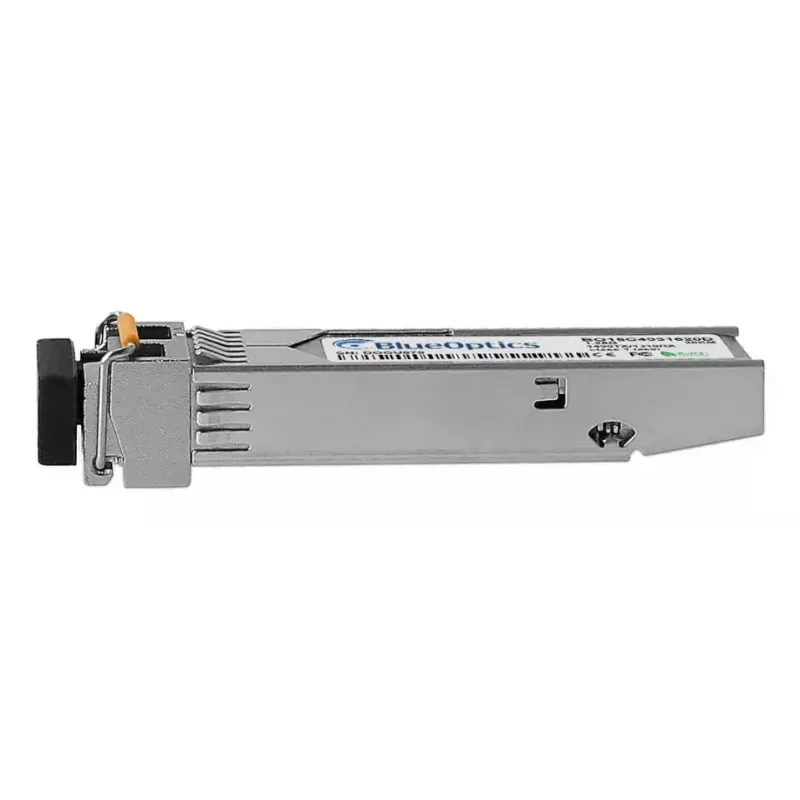

Moduł transceivera SFP BlueOptics H-BX10-SFP/I-D-BO 1250 Mbit/s

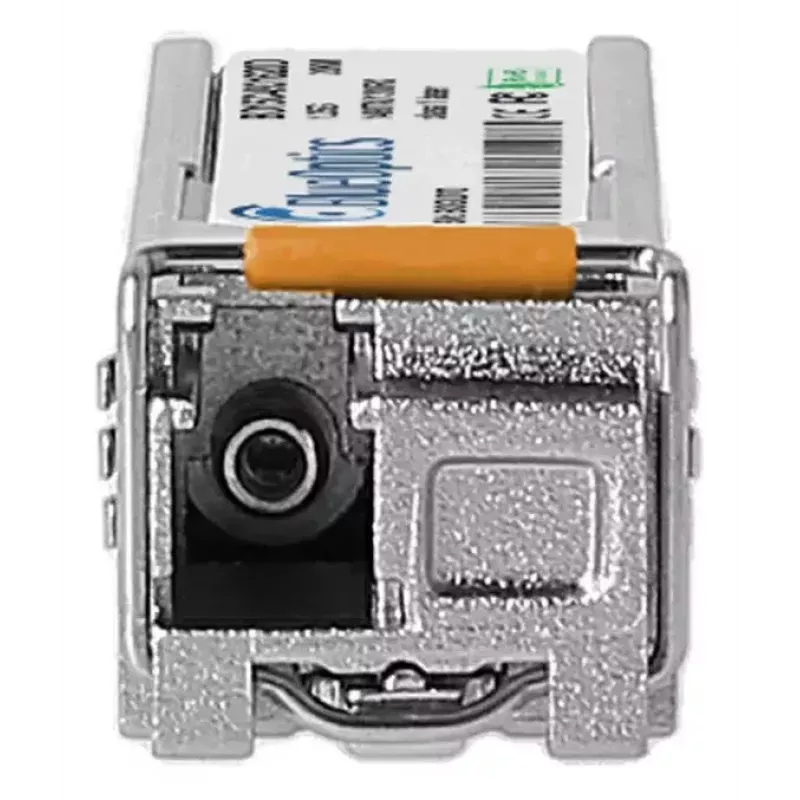

BlueOptics H-BX10-SFP/I-D-BO to jednomodowy moduł transceivera SFP zaprojektowany do optycznych łączy danych o maksymalnej prędkości transferu 1250 Mbit/s. Wykorzystuje łączność LC simplex i metalową obudowę oraz obsługuje pracę 1000BASE-BX-D z oddzielnymi długościami fal nadajnika i odbiornika odpowiednimi do łączy światłowodowych jednomodowych na duże odległości. Moduł jest kompatybilny z portami SFP zgodnymi z MSA i spełnia zgodność CE, RoHS i FCC. Jego kompaktowa obudowa SFP i waga 20 g sprawiają, że nadaje się do instalacji w przełącznikach, routerach i innych urządzeniach sieciowych obsługujących standardowe transceivery SFP.

Zalety

Moduł zapewnia niezawodną transmisję po światłowodzie jednomodowym na typową odległość do 20 km przy użyciu długości fal nadawczej 1310 nm i odbiorczej 1490 nm oraz obsługuje protokoły Ethernet, Fibre Channel over Ethernet i SDH/SONET z prędkością do 1,25 Gbit/s. Wykonany zgodnie z wymiarami MSA z metalową obudową, oferuje kompatybilność mechaniczną i ekranowanie elektromagnetyczne. Cyfrowe monitorowanie diagnostyczne (DDM/DOM) jest obsługiwane, gdy urządzenie hosta udostępnia interfejs, umożliwiając monitorowanie w czasie rzeczywistym napięcia zasilania, temperatury, prądu polaryzacji lasera i mocy optycznej, co ułatwia konserwację i rozwiązywanie problemów.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł transceivera do kompatybilnego gniazda SFP, postępując zgodnie z instrukcjami producenta urządzenia hosta dotyczącymi wymiany podczas pracy. Podłącz jednomodowy kabel krosowy LC simplex między ten transceiver a odpowiadający mu zdalny transceiver, zachowując prawidłową orientację nadawania/odbioru. Skonfiguruj interfejs hosta zgodnie z wymaganiami sieci i zweryfikuj stan łącza za pomocą interfejsu zarządzania urządzeniem. Jeśli wymagane jest DDM/DOM, włącz i sprawdź diagnostykę w systemie hosta, aby monitorować moc optyczną, temperaturę i inne parametry.

Zalecenia

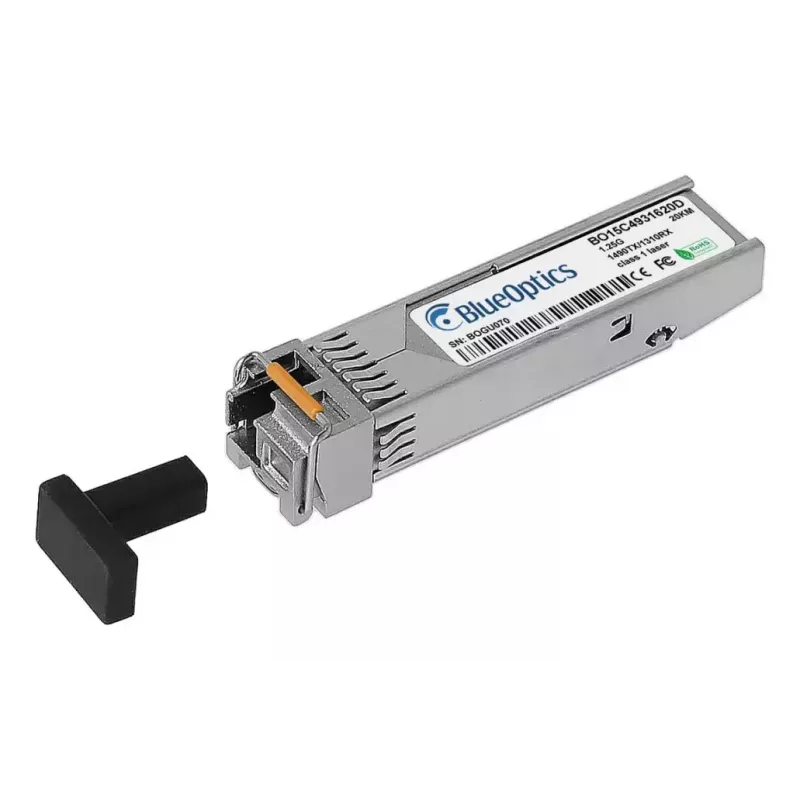

Używaj wysokiej jakości światłowodu jednomodowego i odpowiednich kabli krosowych LC, aby osiągnąć określony zasięg. Sprawdź, czy docelowy sprzęt obsługuje profil 1000BASE-BX-D oraz DDM, jeśli potrzebna jest diagnostyka. Unikaj narażania interfejsu optycznego na kurz i zawsze zakładaj zaślepki na nieużywane złącza. W przypadku łączy krytycznych wykonaj test łącza i monitoruj wartości DDM, aby zapewnić wystarczający budżet optyczny i stabilną pracę.
