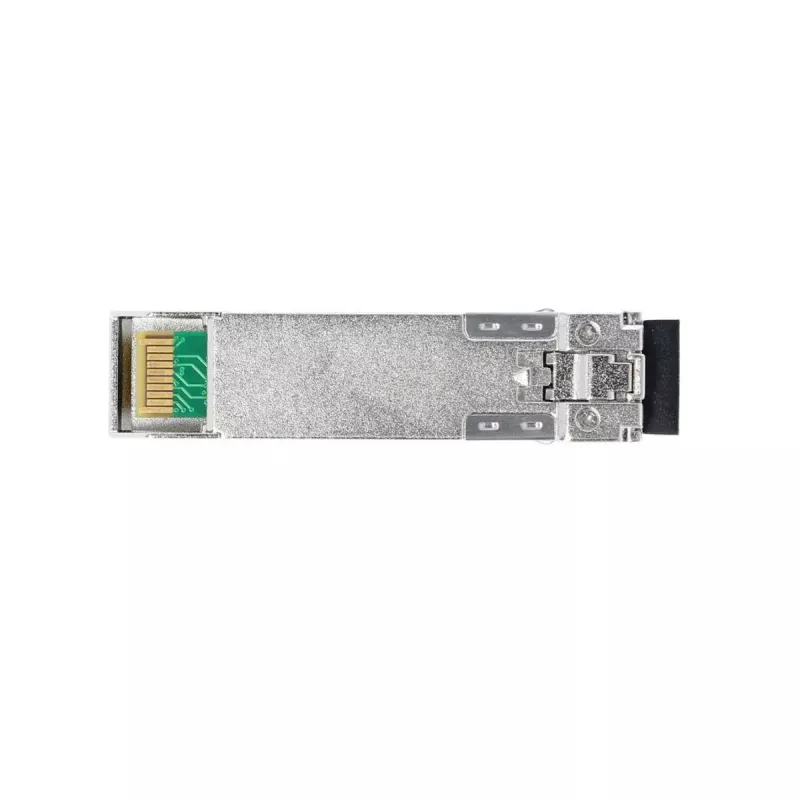

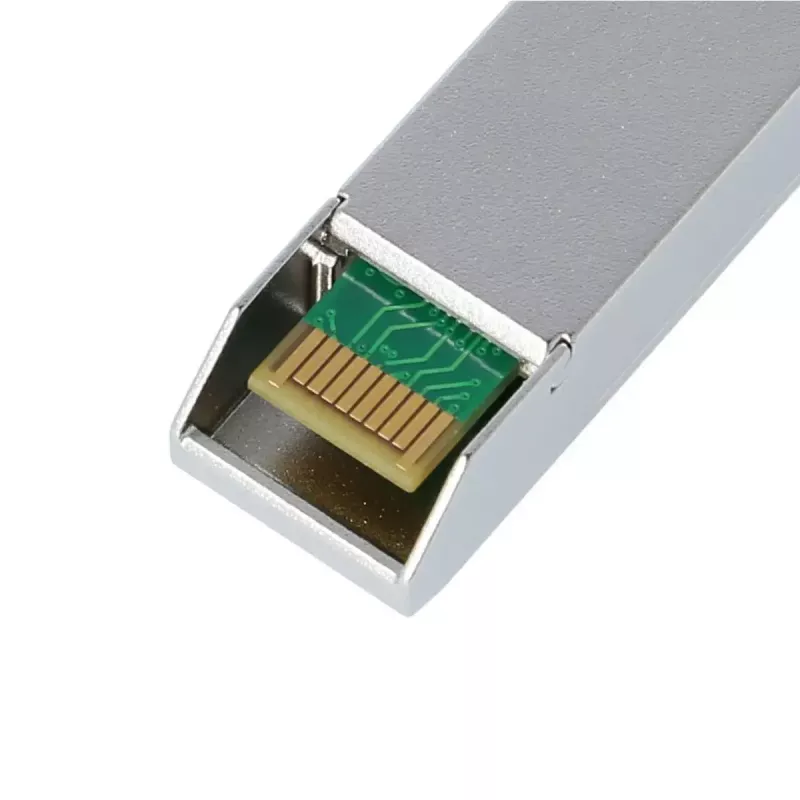

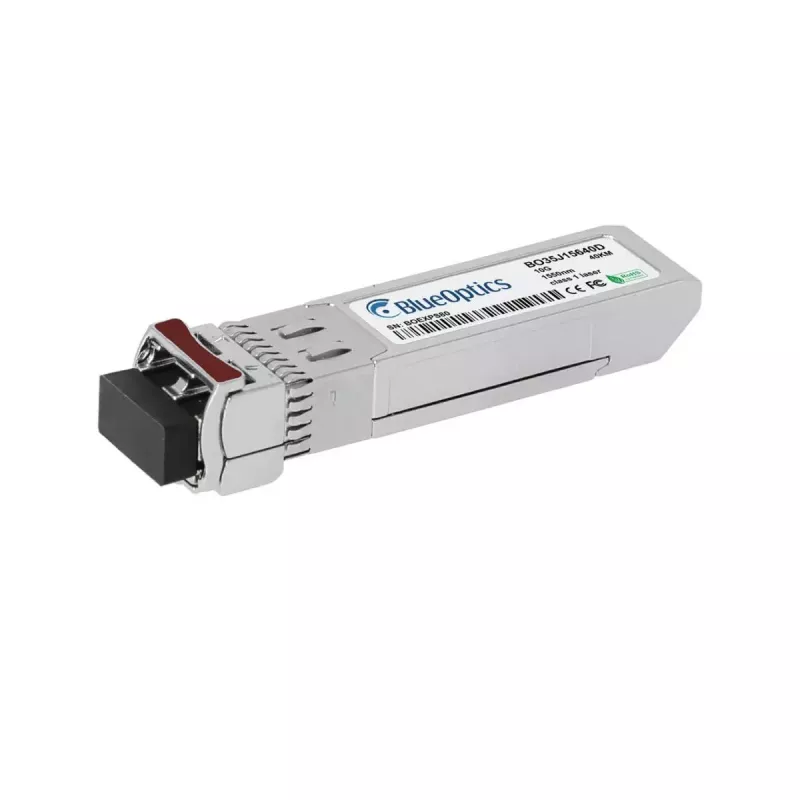

Moduł transceivera SFP BlueOptics SFP-10G-ER-F5-BO 10000 Mbit/s 1550 nm

BlueOptics SFP-10G-ER-F5-BO to moduł transceivera SFP+ do włókien jednomodowych przeznaczony do łączy optycznych 10 Gbit/s. Pracuje na długości fali 1550 nm, obsługuje aplikacje 10GBASE-ER i wykorzystuje złącze LC duplex w kompaktowej metalowej obudowie. Moduł wymaga zasilania 3,3 V i waży ok. 3 g, dzięki czemu nadaje się do montażu w przełącznikach, routerach i innych urządzeniach sieciowych przyjmujących moduły SFP+ i wspierających optykę 10GBASE-ER.

Zalety

transceiver ten zapewnia transmisję jednomodową dalekiego zasięgu do typowych 40 km, pozostając zgodny ze standardami mechanicznymi i elektrycznymi MSA SFP+. Metalowa obudowa oferuje wytrzymałość mechaniczną i stabilność termiczną. Zintegrowana diagnostyka cyfrowa (DDM/DOM) umożliwia monitorowanie w czasie rzeczywistym parametrów takich jak napięcie zasilania, prąd polaryzacji lasera, moc nadawana, moc odbierana i temperatura, co ułatwia rozwiązywanie problemów i konserwację. Moduł jest kompatybilny ze standardowym 10G Ethernet i pokrewnymi protokołami wysokiej prędkości.

Zastosowanie

• Łącza Ethernet 10 Gbit/s dalekiego zasięgu na włóknie jednomodowym
• Łączenie przełączników i routerów w centrach danych
• Szkielety sieci metropolitalnych i kampusowych wymagające optyki 1550 nm
• Aplikacje wymagające zdalnej diagnostyki i monitoringu optycznego

Kluczowe specyfikacje

• Typ interfejsu: SFP+
• Maksymalna prędkość transferu danych: 10000 Mbit/s (10 Gbit/s)
• Długość fali optycznej: 1550 nm

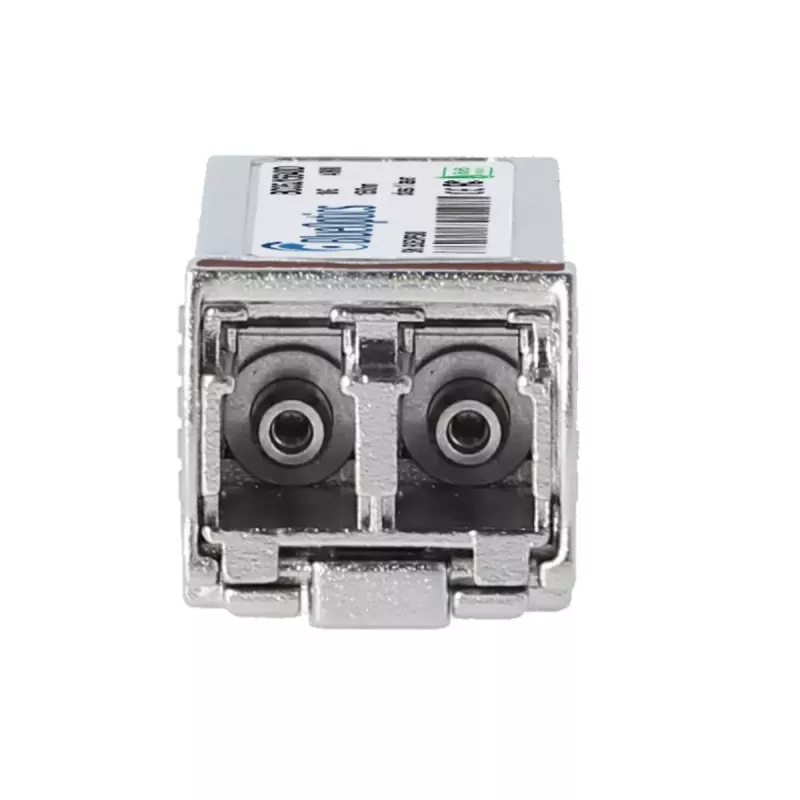

• Złącze: LC duplex
• Odpowiedni typ włókna: włókno jednomodowe
• Typowy zasięg: do 40 km (w zależności od włókna i marginesu łącza)
• Zasilanie: wejście 3,3 V
• Obudowa: metalowa
• Waga: ok. 0,003 kg
• Diagnostyka cyfrowa: DDM / DOM (zgodny z MSA SFF-8472)

Jak używać

Zainstaluj BlueOptics SFP-10G-ER-F5-BO w dowolnym zgodnym slocie SFP+, postępując zgodnie z instrukcjami producenta sprzętu hosta i upewniając się, że oprogramowanie urządzenia wspiera moduły innych producentów 10GBASE-ER. Podłącz kable krosowe jednomodowe LC duplex pomiędzy transceiverami na każdym końcu łącza, zachowując prawidłową orientację nadawania/odbioru. Zasilanie jest dostarczane przez slot hosta (3,3 V), a moduł rozpoczyna transmisję optyczną po negocjacji łącza. Użyj interfejsu zarządzania hosta lub rejestrów DDM/DOM modułu, aby przeglądać parametry diagnostyczne w czasie rzeczywistym.

Zalecenia

Aby uzyskać optymalną wydajność łącza, używaj włókna jednomodowego o odpowiedniej tłumienności i jakości spawów, prowadź włókna unikając ostrych zagięć i wybieraj kable krosowe LC duplex przystosowane do transmisji dalekiego zasięgu 1550 nm. Sprawdź, czy system hosta wspiera DDM/DOM i czy ustawienia oprogramowania, w razie potrzeby, zezwalają na moduły SFP+ innych producentów. Gdy wymagany jest maksymalny zasięg, sprawdź budżet mocy łącza i rozważ użycie wzmacniaczy lub kompensacji dyspersji, jeśli jest to zalecane w projekcie sieci.
