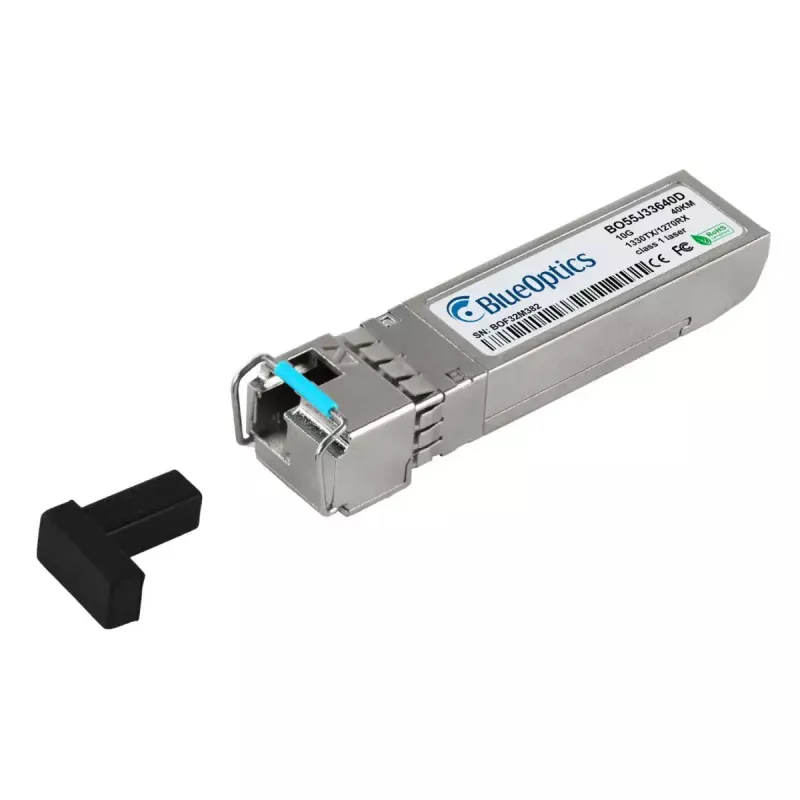

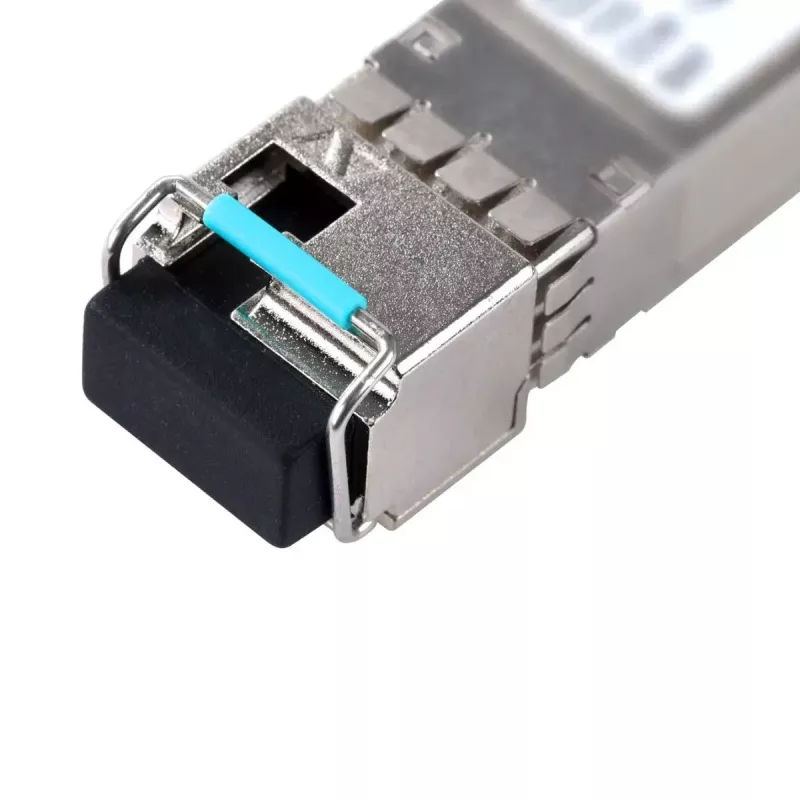

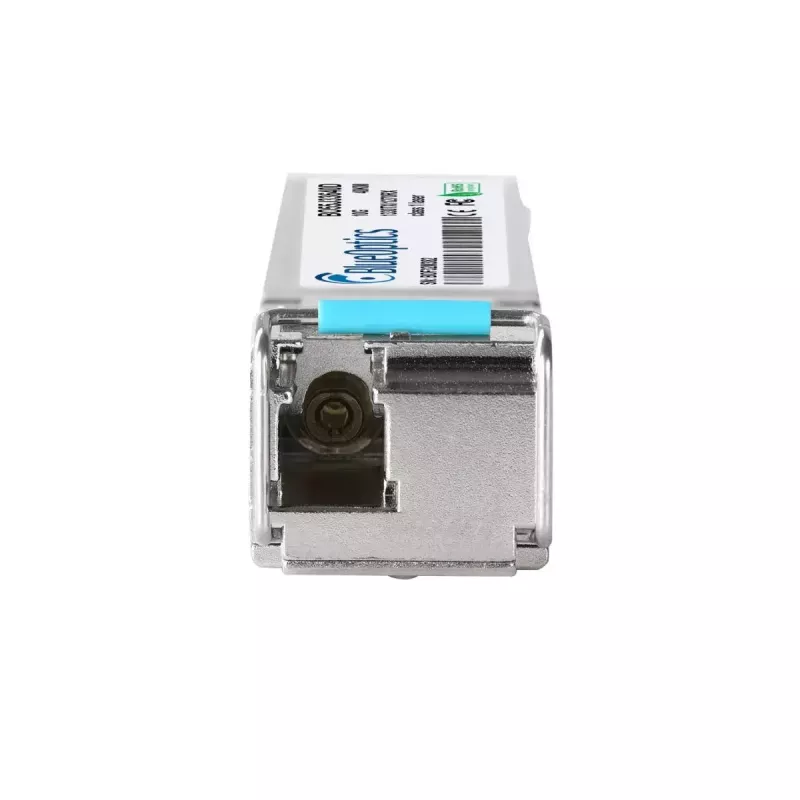

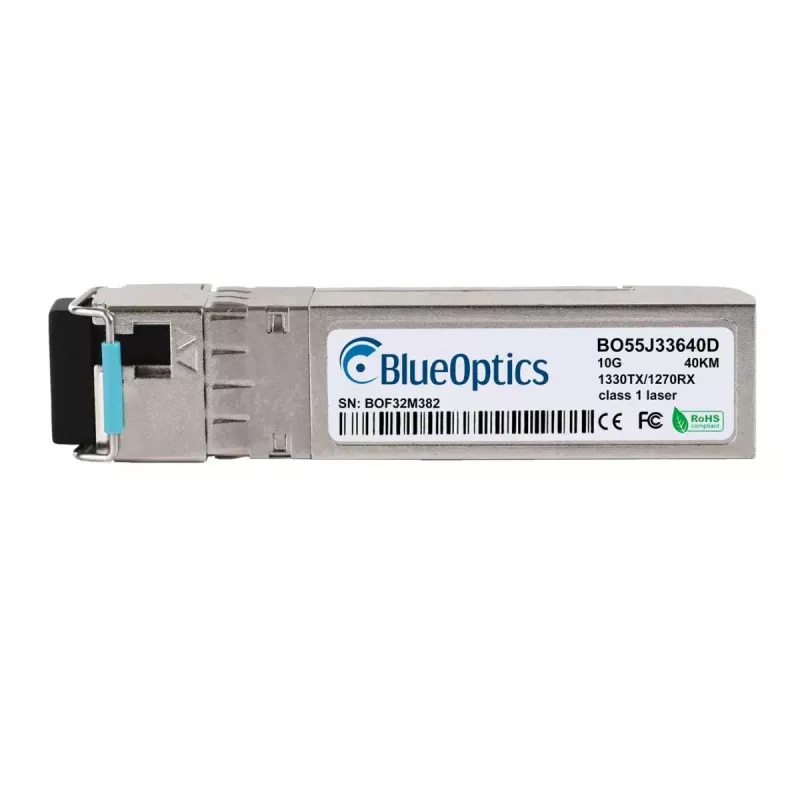

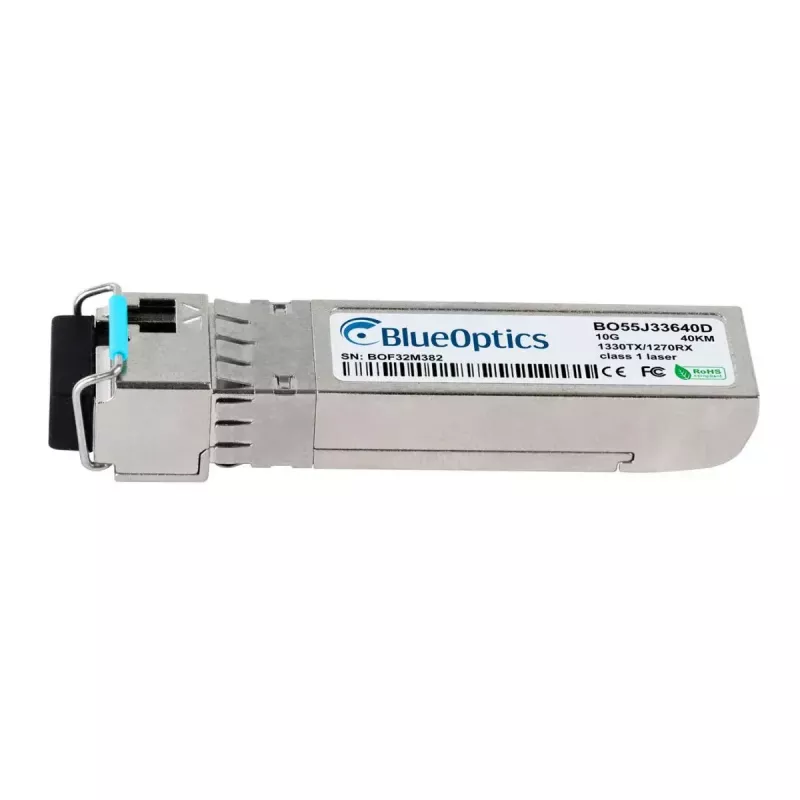

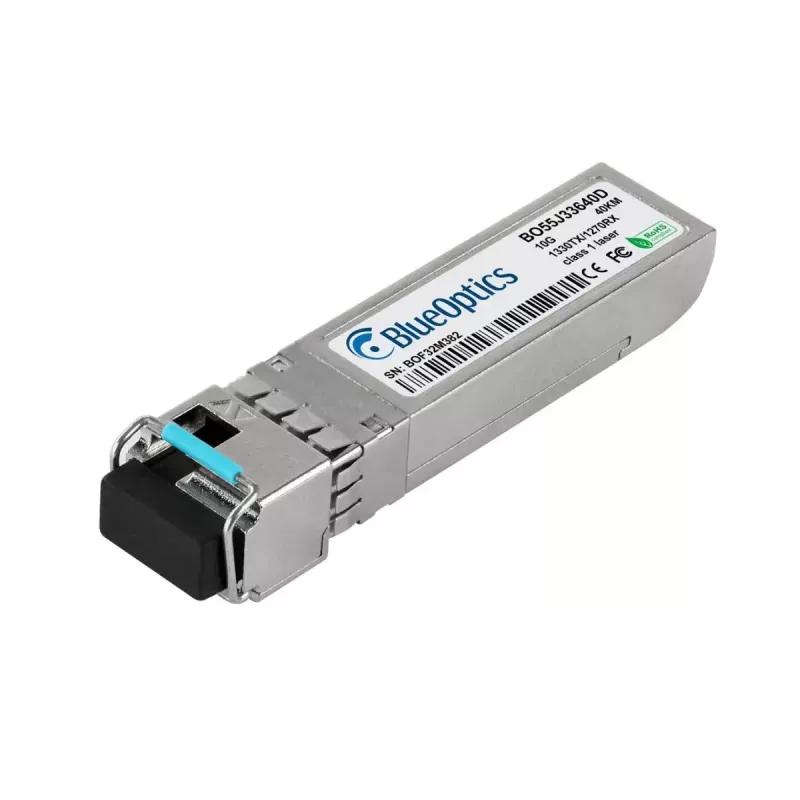

Moduł transceivera SFP BlueOptics SFP-10G-ER-SM1330-BIDI-BO 40000 m

BlueOptics SFP-10G-ER-SM1330-BIDI-BO to moduł transceivera światłowodowego SFP+ zaprojektowany do transmisji danych 10 Gbps na duże odległości po włóknie jednomodowym. Moduł obsługuje komunikację dwukierunkową na pojedynczym włóknie przy użyciu topologii złącza simplex LC i jest zamknięty w aluminiowej obudowie, która zapewnia lekkość (ok. 20 g) i mechaniczną wytrzymałość do instalacji w przełącznikach sieciowych, routerach i sprzęcie transportowym. transceiver jest przeznaczony do łączy o długości do 40 000 m i realizuje optyczne role nadajnika i odbiornika na różnych długościach fal, aby umożliwić działanie BX-D 10GBASE.

Zalety

transceiver zapewnia przepustowość 10 Gbps z obsługą połączeń światłowodowych jednomodowych o dużym zasięgu do 40 km. Aluminiowa obudowa oferuje ochronę mechaniczną, zachowując lekkość modułu, a interfejs simplex LC umożliwia dwukierunkową pracę na pojedynczym włóknie, redukując okablowanie. Moduł jest zaprojektowany tak, aby był zgodny z typowymi profilami mechanicznymi i optycznymi MSA SFP+ i zawiera funkcję diagnostyki cyfrowej do monitorowania kluczowych parametrów w czasie rzeczywistym, gdy jest obsługiwana przez sprzęt hosta.

Zastosowanie

• Dalekiego zasięgu łącza uplink 10 Gbps między przełącznikami a routerami rdzeniowymi
• Łącza metropolitalne i WAN przez włókno jednomodowe
• Połączenia między centrami danych wymagające dwukierunkowych łączy na pojedynczym włóknie
• Sprzęt sieciowy akceptujący transceivery SFP+ ze złączami simplex LC

Kluczowe specyfikacje

• Format: SFP+
• Szybkość transmisji danych: 10 Gbps
• Format optyczny: 10GBASE-BX-D (dwukierunkowy na włóknie jednomodowym)
• Długości fal: nadajnik i odbiornik na oddzielnych długościach fal dla pracy BIDI
• Maksymalna odległość łącza: do 40 000 m (40 km) przez włókno jednomodowe
• Złącze: LC simplex
• Materiał i kolor obudowy: aluminium, kolor aluminium
• Waga: ok. 0,02 kg
• Wsparcie diagnostyki cyfrowej (DDM/DOM), gdy włączone przez sprzęt hosta

Sposób użycia

Włóż transceiver SFP+ do odpowiedniego portu SFP+ w przełączniku, routerze lub innym kompatybilnym urządzeniu sieciowym, postępując zgodnie z procedurami hot-plug dostawcy. Podłącz patchcord światłowodowy jednomodowy simplex LC między transceiverami na każdym końcu łącza, zapewniając prawidłową orientację dla dwukierunkowych długości fal. Sprawdź stan łącza i, jeśli dostępne na hoście, uzyskaj dostęp do diagnostyki cyfrowej, aby monitorować napięcie zasilania, moc nadawania/odbioru i temperaturę. Przestrzegaj standardowych środków ostrożności ESD podczas obsługi modułu i chroń interfejsy optyczne zaślepkami przeciwpyłowymi, gdy nie są podłączone.

Zalecenia

Używaj wysokiej jakości włókna jednomodowego i patchcordów simplex LC przystosowanych do zastosowań o dużym zasięgu, aby osiągnąć określoną odległość 40 km. Upewnij się, że urządzenie hosta obsługuje dwukierunkową pracę 10GBASE-BX-D i funkcję DDM/DOM, jeśli wymagane jest zdalne monitorowanie. Zapewnij prawidłowe parowanie transceiverów i dopasowanie długości fal na przeciwległych końcach łącza, aby zapewnić niezawodne działanie.
