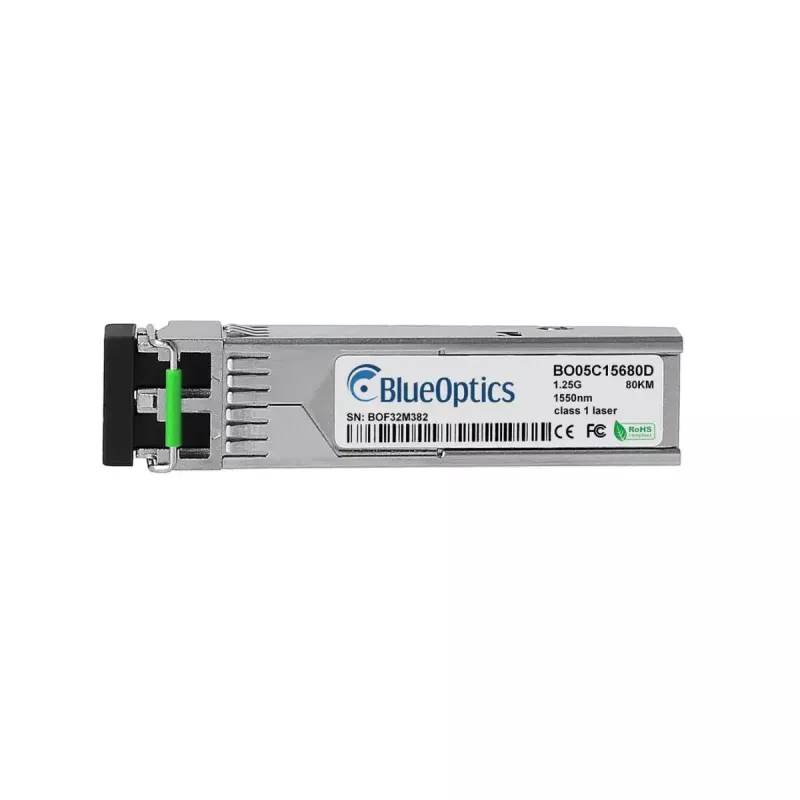

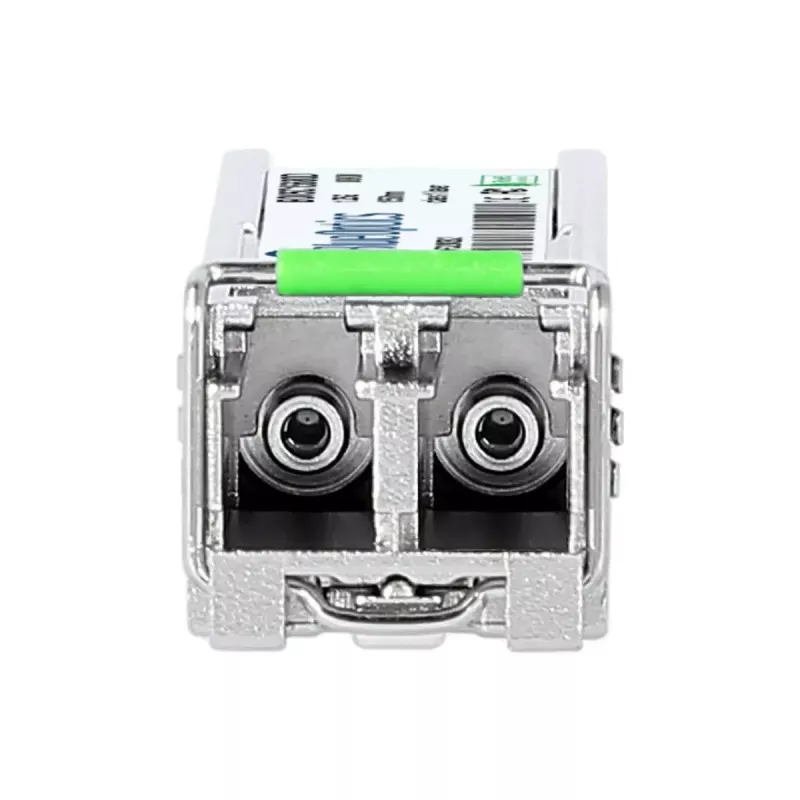

Moduł transceivera SFP BlueOptics SFP-7D-BO 1250 Mbit/s 1550 nm

Moduł transceivera SFP BlueOptics SFP-7D-BO to kompaktowy światłowodowy moduł transceivera SFP przeznaczony do łączy optycznych jednomodowych z szybkością transmisji danych 1250 Mbit/s przy użyciu długości fali 1550 nm. Umieszczony w metalowej obudowie i zasilany napięciem 3,3 V, ten srebrny moduł SFP waży około 3 g i zapewnia łączność poprzez złącze LC duplex do jednoczesnego nadawania i odbioru na oddzielnych włóknach. Moduł jest zgodny ze standardami formatu MSA i nadaje się jako kompatybilny zamiennik dla sprzętu obsługującego równoważne transceivery SFP 1000BASE-ZX.

Zalety

Moduł oferuje stabilną transmisję optyczną na duże odległości z parą nadajnika i odbiornika 1550 nm oraz obsługuje popularne protokoły sieciowe, takie jak Ethernet i Fibre Channel o przepustowości do 1,25 Gbit/s. Metalowa obudowa poprawia wytrzymałość mechaniczną i odprowadzanie ciepła, a mały, znormalizowany format SFP umożliwia łatwą instalację na gorąco w przełącznikach, routerach i innych urządzeniach sieciowych. Zbudowany zgodnie z ustalonymi specyfikacjami MSA, transceiver obsługuje diagnostykę cyfrową (DDM/DOM), gdy sprzęt hosta udostępnia interfejs.

Zastosowanie

• Łącza optyczne jednomodowe wymagające przepustowości do 1250 Mbit/s
• Połączenia dalekosiężne, typowe zastosowania 1000BASE-ZX
• Przełączniki, routery, systemy pamięci masowej i konwertery mediów z portami SFP
• Środowiska, w których wymagana jest odporność na EMI i izolacja światłowodowa

Kluczowe specyfikacje

• Interfejs: SFP (zgodny z MSA)
• Długość fali: 1550 nm
• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Złącze: LC duplex
• Napięcie robocze: 3,3 V
• Obudowa: metal
• Kolor: srebrny
• Waga: ok. 3 g
• Obsługuje monitorowanie diagnostyki cyfrowej (DDM/DOM), gdy host to obsługuje

Instrukcja użytkowania

Zainstaluj transceiver SFP w kompatybilnym porcie SFP urządzenia docelowego, gdy urządzenie jest zasilane zgodnie z wytycznymi producenta dotyczącymi modułów instalowanych na gorąco. Podłącz jednomodowe kable krosowe LC duplex, zapewniając prawidłowe dopasowanie nadawania do odbioru. Skonfiguruj interfejs sieciowy urządzenia hosta dla zamierzonego protokołu (na przykład Ethernet lub Fibre Channel) i zweryfikuj stan łącza. Jeśli system hosta obsługuje DDM/DOM, odczytaj parametry diagnostyczne, takie jak napięcie zasilania, prąd polaryzacji lasera, moc wyjściową/wejściową optyczną i temperaturę, aby monitorować stan łącza.

Zalecenia

Używaj jednomodowych kabli krosowych LC duplex oraz, w stosownych przypadkach, paneli krosowych lub par transceiverów o tej samej klasie wydajności, aby osiągnąć określony zasięg i jakość sygnału. Sprawdź zgodność z oprogramowaniem sprzętowym konkretnego przełącznika lub routera i włącz obsługę DDM/DOM w hoście do zdalnego monitorowania. Obchodź się z transceiverem, trzymając za obudowę, utrzymuj czoła złączy w czystości i używaj zaślepek ochronnych, gdy nie jest używany, aby zapobiec zanieczyszczeniu i utracie sygnału.
