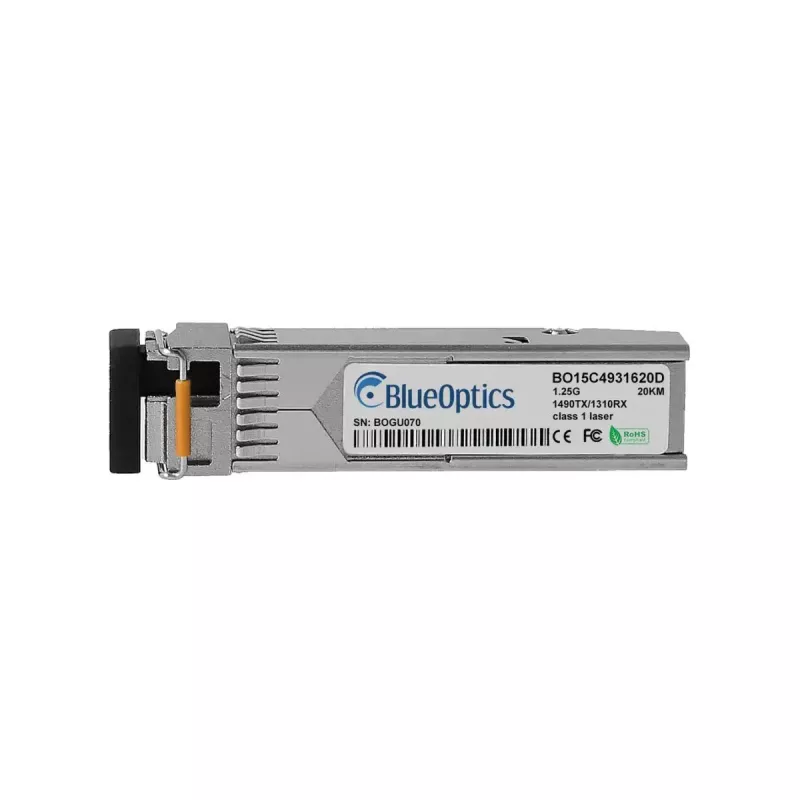

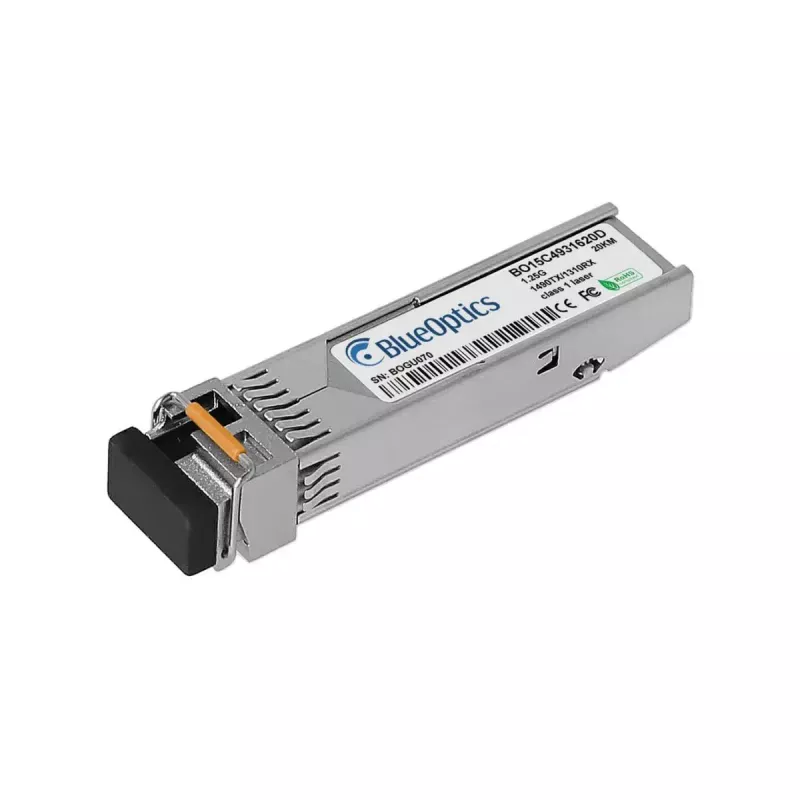

Moduł transceivera SFP BlueOptics SFP-GD-BX43-BO 1250 Mbit/s

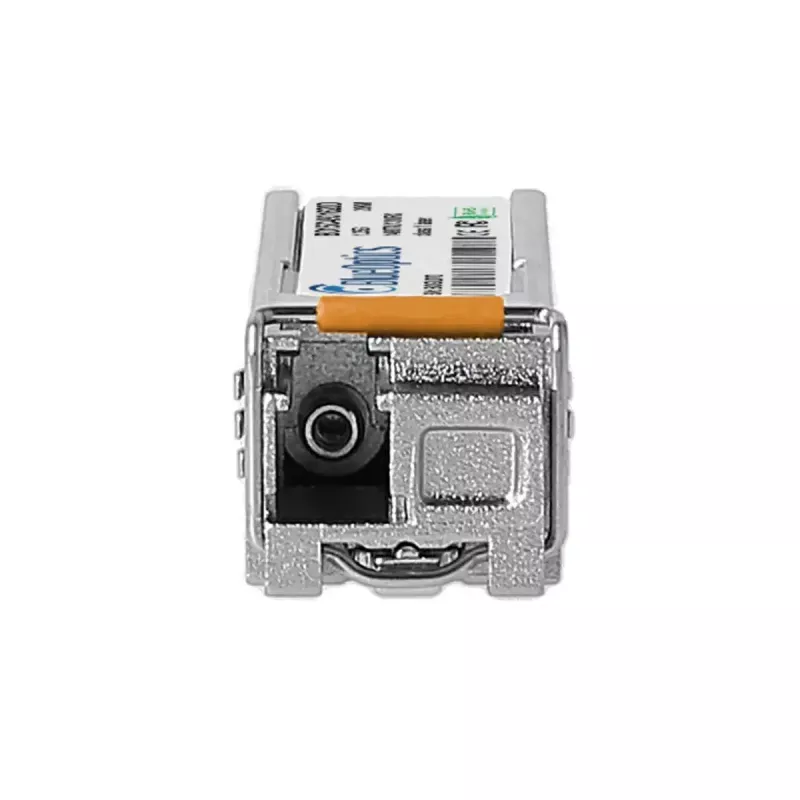

Moduł BlueOptics SFP-GD-BX43-BO to jednomodowy światłowodowy moduł transceivera SFP zaprojektowany do zastosowań 1000BASE-BX-D z maksymalną szybkością przesyłania danych 1250 Mbit/s. Umieszczony w metalowej obudowie i ważący około 3 g, moduł działa przy napięciu wejściowym 3,3 V i zapewnia dwukierunkowe łącze optyczne za pomocą złącza LC simplex. transceiver wykorzystuje oddzielne długości fal do transmisji i odbioru (transmisja 1310 nm, odbiór 1490 nm) i obsługuje jednokierunkową transmisję dwukierunkową po pojedynczym włóknie na odległościach do około 20 km przy użyciu odpowiedniego włókna jednomodowego.

Zalety

Moduł jest zgodny ze standardami MSA i kompatybilny z platformami MRV obsługującymi oryginalny format i protokół SFP-GD-BX43, umożliwiając prostą wymianę lub rozbudowę istniejącego sprzętu. Zbudowany z wysokiej jakości laserów optycznych i komponentów scalonych, oferuje stabilną wydajność optyczną, długi czas eksploatacji i niską wagę. Zintegrowana obsługa cyfrowego monitorowania diagnostycznego (DDM/DOM) zapewnia telemetrię w czasie rzeczywistym dla napięcia zasilania, prądu polaryzacji lasera, mocy nadawanej, mocy odbieranej i temperatury, co ułatwia konserwację i rozwiązywanie problemów. Metalowa obudowa przyczynia się do trwałości mechanicznej i odporności elektromagnetycznej.

Zastosowanie

• Łącza Ethernet 1000BASE-BX-D przez światłowód jednomodowy
• Połączenia światłowodowe między kompatybilnymi przełącznikami i routerami MRV
• Łącza dosyłowe dalekiego zasięgu i łączność między lokalizacjami do ~20 km
• Sieci pamięci masowej i aplikacje Fibre Channel over Ethernet do 1,25 Gbit/s

Kluczowe specyfikacje

• Typ interfejsu: SFP (złącze LC simplex)
• Szybkość transmisji danych: do 1250 Mbit/s (1,25 Gbit/s)
• Długości fal optycznych: TX 1310 nm / RX 1490 nm dla dwukierunkowej pracy po pojedynczym włóknie
• Medium transmisyjne: Światłowód jednomodowy (dwukierunkowy po pojedynczym włóknie)
• Typowy zasięg: do około 20 km (zależy od włókna i budżetu łącza)
• Zasilanie: napięcie wejściowe 3,3 V
• Materiał i kolor urządzenia: metalowa obudowa, srebrny
• Waga: ok. 3 g
• Diagnostyka cyfrowa: DDM/DOM zgodnie z SFF-8472 (napięcie zasilania, prąd polaryzacji, moc Tx, moc Rx, temperatura)

Jak używać

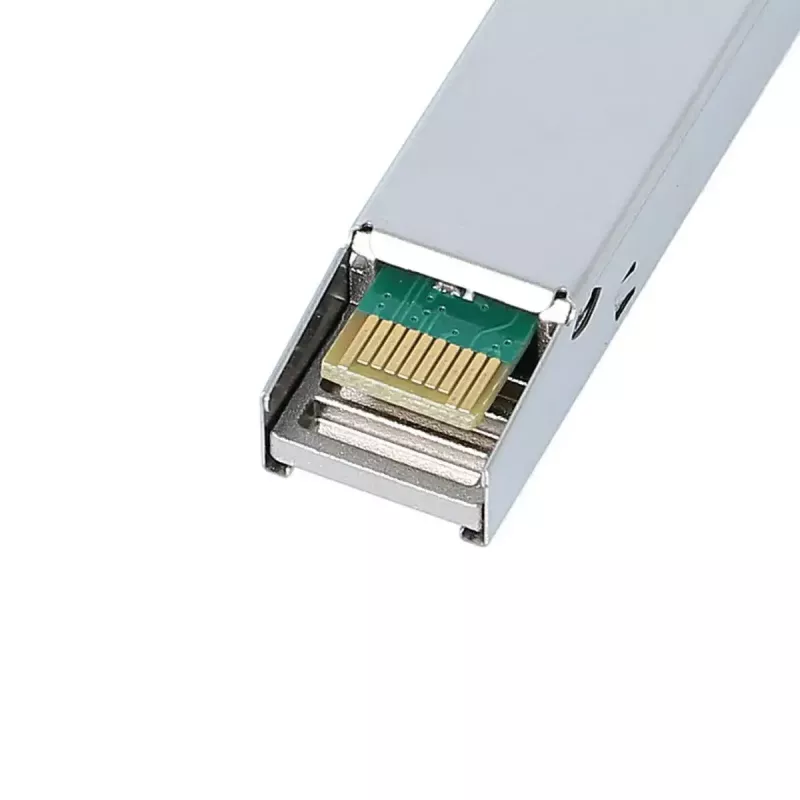

Włóż moduł transceivera SFP do zgodnego gniazda SFP w przełączniku, routerze lub innym sprzęcie kompatybilnym z MRV, gdy urządzenie jest wyłączone, lub postępując zgodnie z procedurą hot-swap dostawcy hosta. Podłącz kabel krosowy LC simplex do transmisji jednomodowej między tym transceiverem a zdalnym transceiverem; upewnij się, że zdalny koniec jest skonfigurowany na komplementarne długości fal. Sprawdź stan łącza i użyj konsoli urządzenia hosta lub interfejsu zarządzania, aby sprawdzić wartości DDM, jeśli są obsługiwane. Upewnij się, że oprogramowanie układowe urządzenia hosta akceptuje moduły BlueOptics innych firm, jeśli występują jakiekolwiek blokady dostawcy.

Zalecenia

Używaj wysokiej jakości światłowodu jednomodowego i kabli krosowych LC simplex, aby osiągnąć deklarowany zasięg i jakość sygnału. Upewnij się, że sprzęt sieciowy obsługuje 1000BASE-BX-D i DDM/DOM, jeśli potrzebujesz telemetrii diagnostycznej. Podczas wymiany istniejących modułów wyłącz zasilanie lub postępuj zgodnie z wytycznymi producenta dotyczącymi hot-swap i zweryfikuj kompatybilność w środowisku testowym przed wdrożeniem na szeroką skalę.
