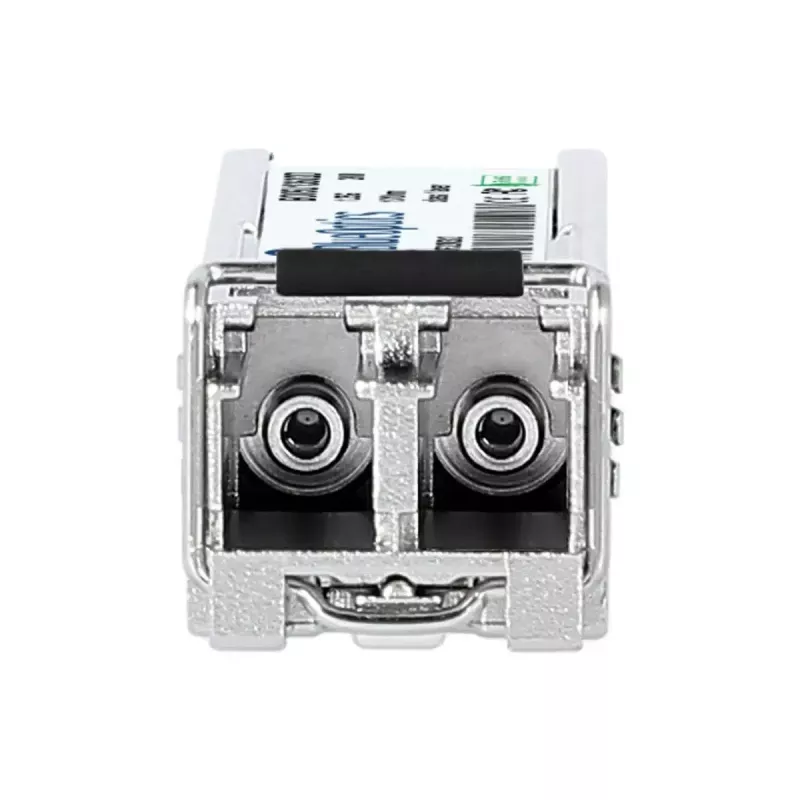

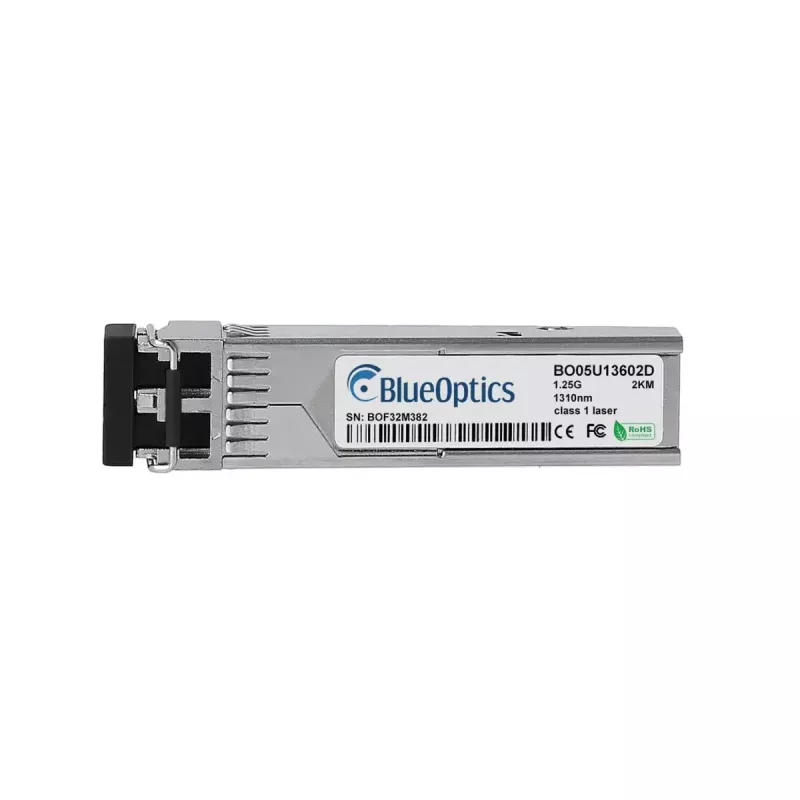

Moduł transceivera SFP BlueOptics SFP-MR27D-MMX-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-MR27D-MMX-BO to moduł transceivera światłowodowego w formacie small form-factor pluggable (SFP), przeznaczony do zastosowań 1000BASE-X. Obsługuje maksymalną prędkość transmisji danych 1250 Mbit/s przy użyciu fali o długości 1310 nm przez światłowód wielomodowy i wykorzystuje złącze duplex LC. Moduł jest zamknięty w metalowej obudowie, działa przy napięciu wejściowym 3,3 V i ma kompaktową, lekką konstrukcję (około 3 g). Jest kompatybilny z portami SFP zgodnymi z MSA i nadaje się do stosowania w przełącznikach, routerach, systemach pamięci masowej i innych urządzeniach sieciowych akceptujących standardowe moduły SFP 1000BASE-X.

Zalety

Moduł zapewnia niezawodną pracę nadawczo-odbiorczą z pojedynczą długością fali 1310 nm dla gigabitowych łączy optycznych i obsługuje standardowe protokoły 1000BASE-X. Metalowa obudowa zapewnia mechaniczną niezawodność i ekranowanie EMI, a lekka, kompaktowa forma ułatwia instalację w gniazdach SFP. Zgodność ze specyfikacjami MSA gwarantuje szeroką interoperacyjność ze sprzętem obsługującym standardowe transceivery SFP. Moduł jest zaprojektowany do pracy niskonapięciowej (3,3 V) i niskiego poboru mocy, co sprawdza się w gęstych środowiskach sieciowych.

Przeznaczenie

• Gigabitowe łącza Ethernet (1000BASE-X) przez światłowód wielomodowy
• Połączenia między przełącznikami, routerami i systemami pamięci masowej
• Krótko- i średniodystansowe łącza optyczne do określonej odległości dla światłowodu wielomodowego (~2 km w kompatybilnych systemach)
• Wymiana lub rozbudowa portów SFP w sprzęcie sieciowym zgodnym z MSA

Kluczowe specyfikacje

• Typ interfejsu: SFP (duplex LC)
• Prędkość transmisji danych: do 1250 Mbit/s (1,25 Gbit/s)
• Długość fali roboczej: 1310 nm
• Kompatybilny typ światłowodu: światłowód wielomodowy
• Złącze: duplex LC
• Zasilanie: napięcie wejściowe 3,3 V
• Obudowa: metalowa
• Waga: około 3 g

Sposób użycia

Zainstaluj transceiver w kompatybilnym porcie SFP urządzenia sieciowego, gdy urządzenie jest wyłączone, jeśli zaleca to producent sprzętu, lub postępuj zgodnie z wytycznymi dotyczącymi wymiany na gorąco, jeśli są obsługiwane. Podłącz do modułu patchcord światłowodowy wielomodowy zakończony złączem duplex LC, zwracając uwagę na poprawną polaryzację nadawania/odbioru. Sprawdź stan łącza i wynegocjowaną prędkość na urządzeniu nadrzędnym. Jeśli host obsługuje diagnostykę cyfrową (DDM/DOM), włącz lub sprawdź funkcje monitorowania, aby odczytać napięcie zasilania, prąd lasera, moc optyczną i temperaturę w celu konserwacji i rozwiązywania problemów.

Zalecenia

Używaj dobrej jakości patchcordów wielomodowych LC i, gdy to możliwe, przetestuj transceiver w docelowym sprzęcie, aby potwierdzić interoperacyjność. Upewnij się, że urządzenie nadrzędne obsługuje moduły SFP 1000BASE-X oraz funkcje DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Przestrzegaj środków ostrożności dotyczących transceiverów optycznych: unikaj dotykania czołowych powierzchni włókien, trzymaj zaślepki przeciwpyłowe nałożone, gdy moduł nie jest podłączony, i postępuj zgodnie z procedurami bezpieczeństwa ESD podczas instalacji.
