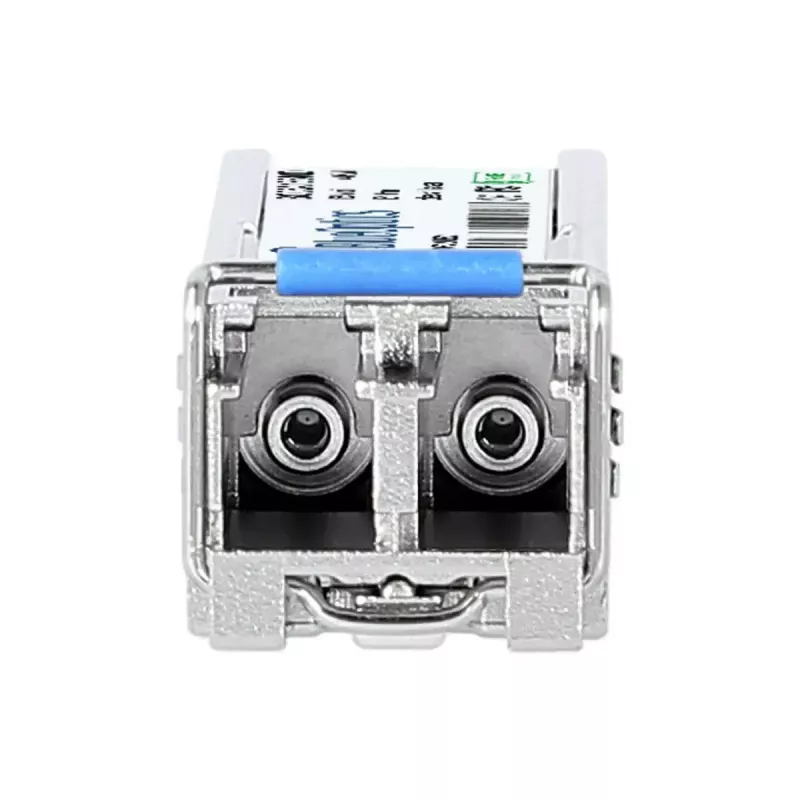

Moduł transceivera SFP BlueOptics SFP100SM30-W-BO 155 Mbit/s 1310 nm

BlueOptics SFP100SM30-W-BO to moduł transceivera SFP do światłowodów jednomodowych, zaprojektowany do zastosowań 100BASE-LH z maksymalną szybkością transmisji danych 155 Mbit/s i roboczą długością fali 1310 nm. Moduł wykorzystuje optyczny interfejs dupleksowy LC i metalową obudowę, pracuje przy napięciu wejściowym 3,3 V i waży około 3 g. Obsługuje odległości transmisji do około 40 km po światłowodzie jednomodowym i jest kompatybilny ze sprzętem zgodnym ze standardami obudowy MSA SFP.

Zalety

Moduł zapewnia stabilne łącza optyczne o niskiej podatności na zakłócenia elektromagnetyczne dzięki transmisji światłowodowej i złączu dupleksowemu LC, które obsługuje jednoczesne kanały nadawania i odbioru. Metalowa obudowa zapewnia mechaniczną solidność i lepszą wydajność termiczną. transceiver jest produkowany zgodnie ze standardami MSA i jest kompatybilny z szeroką gamą przełączników sieciowych, routerów i systemów pamięci masowej obsługujących moduły SFP 100BASE-LH. Kompaktowa, lekka konstrukcja ułatwia instalację i wymianę w gęstych środowiskach sieciowych.

Zastosowanie

• Łącza Ethernet dalekiego zasięgu przez światłowód jednomodowy (do ~40 km)
• Połączenia między przełącznikami, routerami i optycznymi panelami krosowniczymi
• Zastosowania Fibre Channel over Ethernet lub SDH/SONET do 155 Mbit/s
• Modernizacja sprzętu sieciowego lub wymiana uszkodzonych modułów SFP

Kluczowe specyfikacje

• Typ interfejsu: SFP (dupleks LC)
• Maksymalna szybkość transmisji danych: 155 Mbit/s
• Długość fali: 1310 nm (nadawanie i odbiór)
• Medium: światłowód jednomodowy
• Napięcie robocze: 3,3 V
• Obudowa: metalowa
• Typowy zasięg: do około 40 km (w zależności od światłowodu i budżetu łącza)
• Waga: ~0,003 kg
• Obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), jeśli sprzęt hosta to umożliwia

Jak używać

Zainstaluj BlueOptics SFP100SM30-W-BO, wkładając moduł do gniazda SFP w kompatybilnym sprzęcie sieciowym, aż się zatrzaśnie. Podłącz jednomodowe światłowodowe kable krosowe dupleksowe LC do portów nadawczego i odbiorczego modułu, zachowując prawidłową orientację TX/RX. Upewnij się, że urządzenie hosta jest skonfigurowane do zamierzonych ustawień Ethernet lub protokołu oraz że gniazdo SFP obsługuje pracę 100BASE-LH. Jeśli host obsługuje DDM/DOM, monitoruj napięcie zasilania, prąd polaryzacji lasera, moc nadawania, moc odbioru i temperaturę przez interfejs zarządzania w celu diagnostyki łącza.

Zalecenia

Używaj światłowodu jednomodowego dupleksowego LC z odpowiednim tłumieniem i czystością złączy dla optymalnej wydajności. Zweryfikuj kompatybilność hosta z DDM/DOM, jeśli wymagana jest zdalna diagnostyka. Przechowuj nieużywane moduły w opakowaniu antystatycznym i przestrzegaj środków ostrożności ESD podczas instalacji i wyjmowania.
