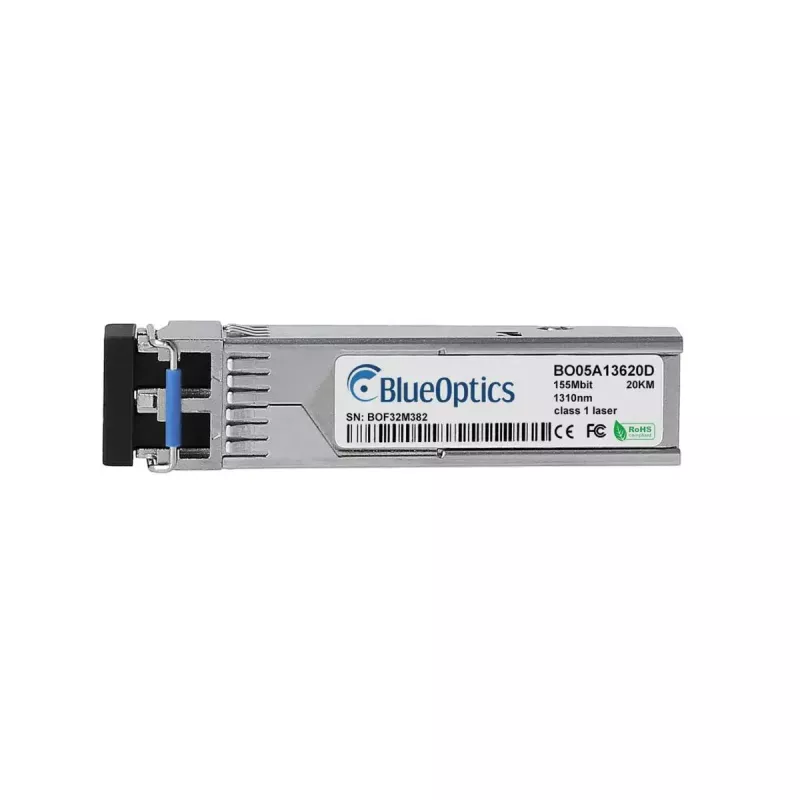

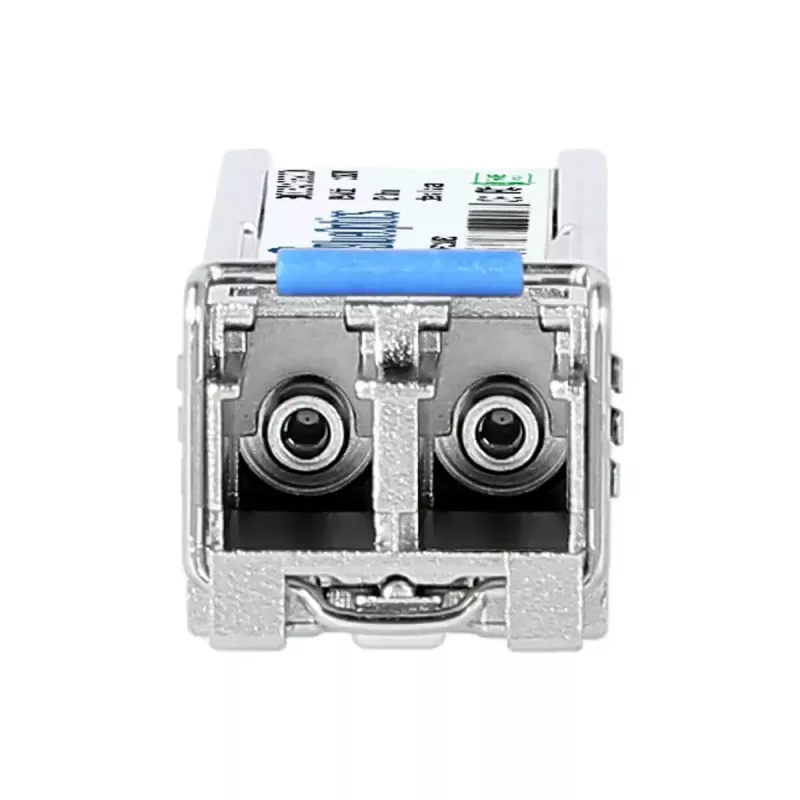

Moduł transceivera SFP BlueOptics SP-03-IR1-CDFN-BO 155 Mbit/s 1310 nm

Moduł transceivera światłowodowego SFP BlueOptics SP-03-IR1-CDFN-BO jest zaprojektowany do łączy optycznych jednomodowych. Obsługuje maksymalną szybkość transferu danych 155 Mbit/s przy długości fali 1310 nm i wykorzystuje złącze duplex LC do jednoczesnego nadawania i odbioru przez oddzielne włókna. Moduł posiada metalową obudowę, kompaktowy format SFP z napięciem zasilania 3,3 V oraz lekką konstrukcję o masie ok. 2 g, co czyni go odpowiednim do integracji z przełącznikami, routerami i innym sprzętem sieciowym zgodnym ze standardami MSA SFP.

Zalety

Moduł zapewnia niezawodną transmisję jednomodową do określonego zasięgu dla aplikacji 100BASE-LX, przy jednoczesnym niskim poborze energii dzięki zasilaniu 3,3 V. Metalowa obudowa przyczynia się do wytrzymałości mechanicznej i odprowadzania ciepła. Zaprojektowany do współpracy z głównymi platformami sprzętowymi obsługującymi odpowiedni standard 100BASE-LX SFP, transceiver obsługuje cyfrową diagnostykę (DDM/DOM), gdy system hosta udostępnia tę funkcję, umożliwiając monitorowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, wyjściowej i wejściowej mocy optycznej oraz temperatury.

Zastosowanie

• Łącza Ethernet 100BASE-LX przez światłowód jednomodowy
• Połączenia między przełącznikami oraz między przełącznikiem a routerem
• Fibre Channel przez Ethernet i starsze aplikacje SDH/SONET do 155 Mbit/s
• Sprzęt sieciowy wymagający modułów SFP zgodnych z MSA ze złączami duplex LC

Kluczowe specyfikacje

• Typ interfejsu: SFP (small form-factor pluggable)
• Maksymalna szybkość transferu danych: 155 Mbit/s
• Długość fali: 1310 nm (jednomodowy)
• Złącze: duplex LC
• Napięcie zasilania: 3,3 V
• Obudowa: metalowa
• Waga: ok. 2 g

Sposób użycia

Zainstaluj transceiver w gnieździe SFP kompatybilnego przełącznika, routera lub innego urządzenia sieciowego, gdy urządzenie hosta jest wyłączone, lub zgodnie z wytycznymi producenta dotyczącymi wymiany na gorąco. Podłącz jednomodowe kable krosowe zakończone złączami duplex LC do modułu, upewniając się o prawidłowej orientacji włókien nadawczego i odbiorczego. Sprawdź, czy urządzenie hosta obsługuje tryb 100BASE‑LX i, jeśli to konieczne, włącz lub sprawdź diagnostykę cyfrową (DDM/DOM) w interfejsie zarządzania urządzenia, aby monitorować parametry operacyjne. Podczas obsługi przestrzegaj standardowych środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) i unikaj zginania włókien poniżej ich minimalnego promienia gięcia.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych zakończonych złączami duplex LC i, o ile to możliwe, przetestuj kompatybilność z docelową platformą sprzętową przed wdrożeniem na dużą skalę. Upewnij się, że sprzęt hosta obsługuje DDM/DOM, jeśli potrzebne jest zdalne monitorowanie, i utrzymuj końcówki złącz w czystości, aby zachować integralność sygnału i dostępność łącza.
