Moduł transceivera SFP28 BlueOptics 10504-BO 25000 Mbit/s 1310 nm

Moduł transceivera SFP28 BlueOptics 10504-BO jest przeznaczony do optycznych łączy danych 25G wykorzystujących światłowód jednomodowy. Obsługując maksymalną szybkość transferu danych 25000 Mbit/s i pracując na długości fali 1310 nm, ten kompaktowy, srebrny moduł SFP28 zapewnia wtykowy interfejs duplex LC zgodny z portami SFP28 zdefiniowanymi przez MSA. Jest lekki (ok. 20 g) i zgodny z RoHS, przeznaczony do integracji ze sprzętem sieciowym obsługującym optykę 25G SFP28 LR.

Zalety

Moduł obsługuje sygnalizację 25GBASE-LR dla połączeń optycznych punkt-punkt na typowe odległości dla światłowodu jednomodowego i implementuje standardowe specyfikacje elektryczne i mechaniczne SFP28 zapewniające szeroką interoperacyjność. Zbudowany i przetestowany do pracy z platformami obsługującymi odpowiedni transceiver 25G LR, zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające raportowanie w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury, gdy sprzęt hosta udostępnia te funkcje. Kompaktowa obudowa i znormalizowane złącze duplex LC umożliwiają jednoczesne nadawanie i odbiór na oddzielnych włóknach.

Zastosowanie

• łącza zwrotne 25 Gigabit Ethernet oraz połączenia serwer-przełącznik
• Fibre Channel over Ethernet (FCoE) i szybkie połączenia pamięci masowych
• łącza punkt-punkt dalekiego zasięgu na światłowodzie jednomodowym w sieciach kampusowych i centrach danych
• do stosowania w przełącznikach, routerach, systemach pamięci masowych i innych kompatybilnych z MSA urządzeniach sieciowych

Kluczowe parametry

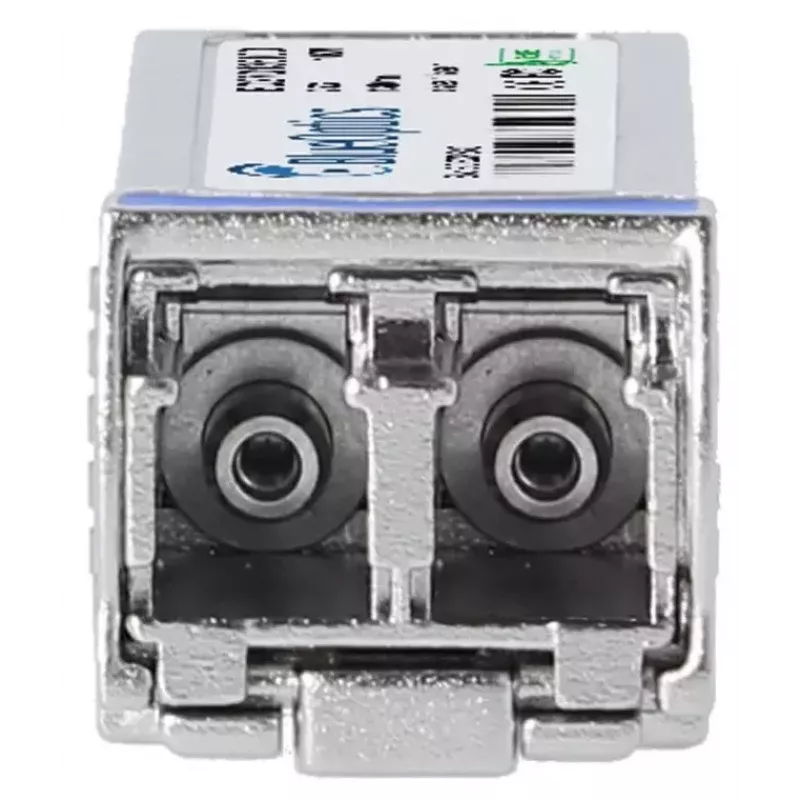

• Interfejs: SFP28 (złącze duplex LC)
• Maksymalna szybkość transferu danych: 25 000 Mbit/s (25G)
• Długość fali optycznej: 1310 nm (TX/RX)
• Typ światłowodu: przeznaczony do światłowodu jednomodowego (SMF)
• Typowa odległość łącza: zaprojektowany do zastosowań LR dalekiego zasięgu (do kilku kilometrów w zależności od światłowodu i systemu)
• Waga modułu: około 0,02 kg
• Zgodność: RoHS; zgodne z MSA specyfikacje elektryczne i mechaniczne

Sposób użycia

Włóż moduł SFP28 do kompatybilnego portu SFP28 w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie jest wyłączone lub postępując zgodnie z instrukcjami hot-plug dostawcy sprzętu. Podłącz kable krosowe światłowodu jednomodowego zakończone złączami duplex LC do złącza LC modułu, zwracając uwagę na prawidłową orientację nadawania/odbioru. Sprawdź stan łącza i wynegocjowaną prędkość na urządzeniu hosta i włącz monitorowanie DDM/DOM w interfejsie zarządzania, jeśli jest obsługiwane przez sprzęt, aby wyświetlić diagnostykę modułu. Postępuj zgodnie z wytycznymi dostawcy hosta dotyczącymi zgodności oprogramowania układowego lub sterowników, jeśli jest to wymagane.

Zalecenia

Używaj wysokiej jakości kabli krosowych światłowodu jednomodowego oraz, w stosownych przypadkach, paneli krosowych, aby zapewnić optymalną wydajność optyczną i zasięg. Upewnij się, że docelowy sprzęt jawnie obsługuje optykę 25G SFP28 LR oraz że wszelkie ustawienia blokady dostawcy lub walidacji modułów dopuszczają transceivery innych firm. Monitoruj okresowo wartości DDM, aby wykryć potencjalne pogorszenie mocy lub temperatury, i czyść złącza w ramach rutynowej konserwacji.
