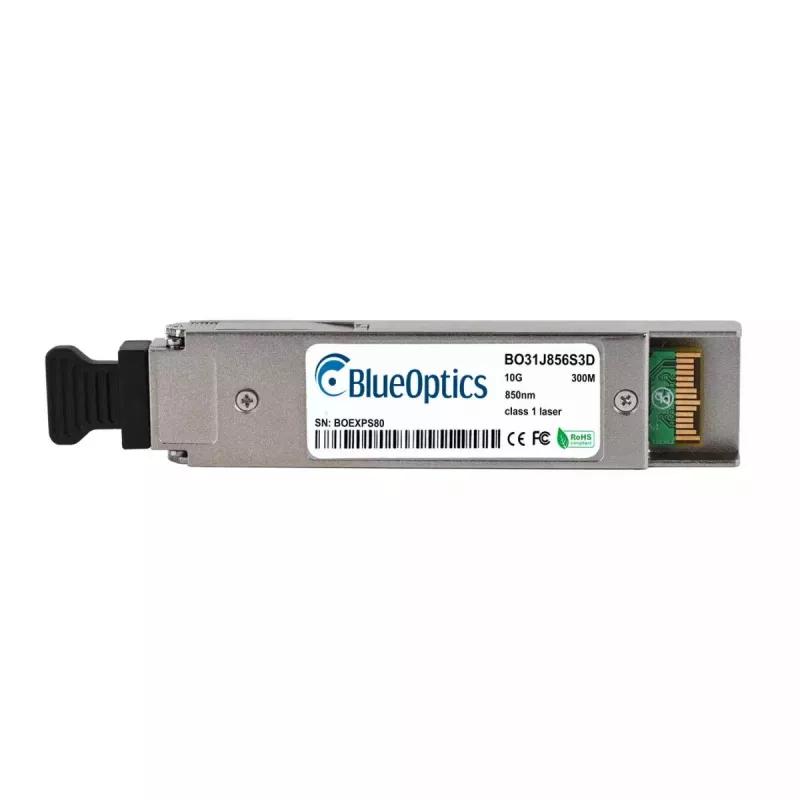

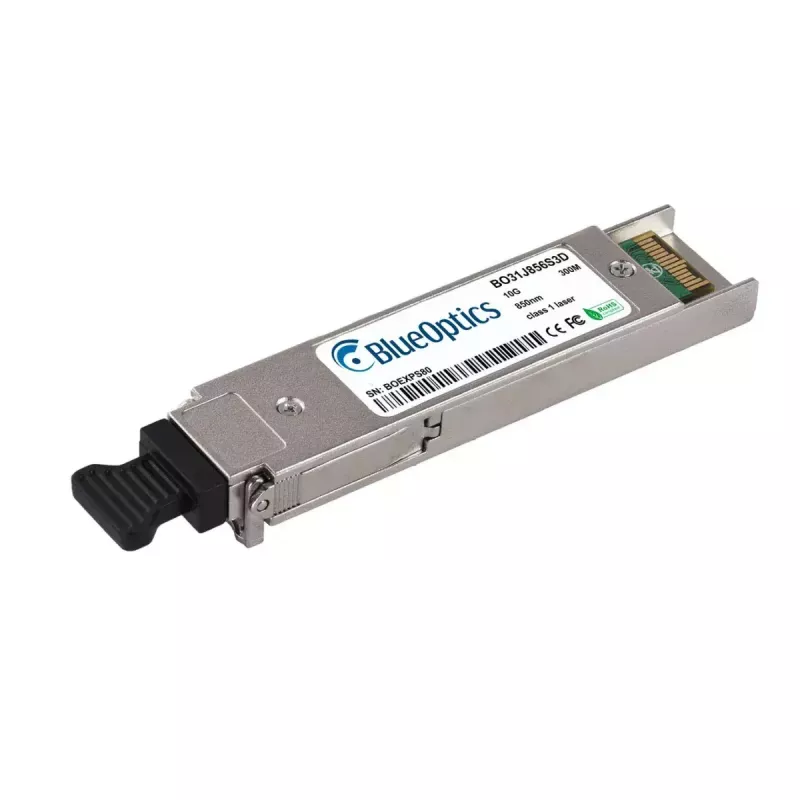

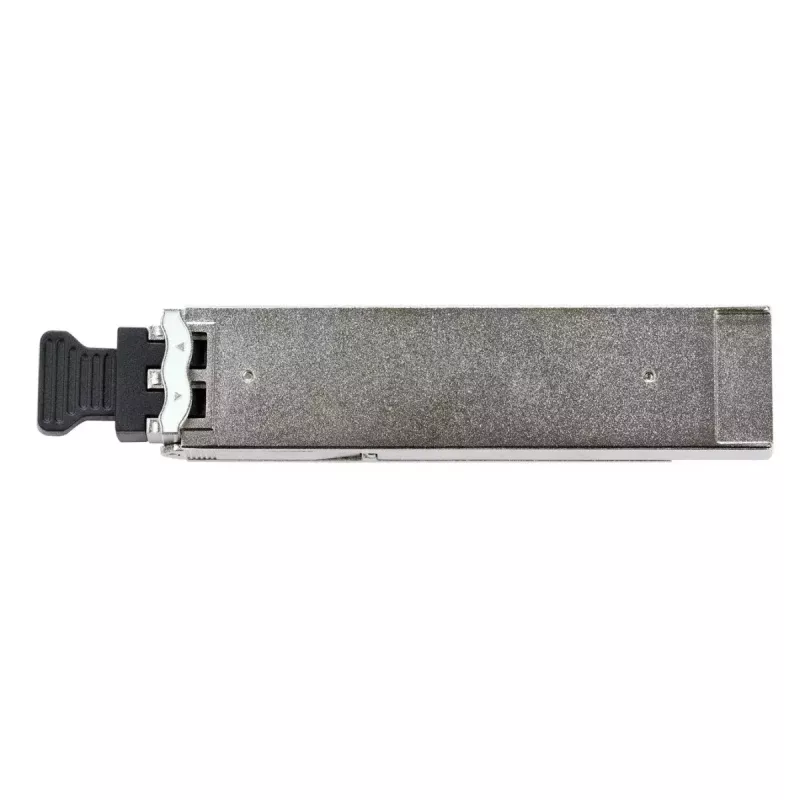

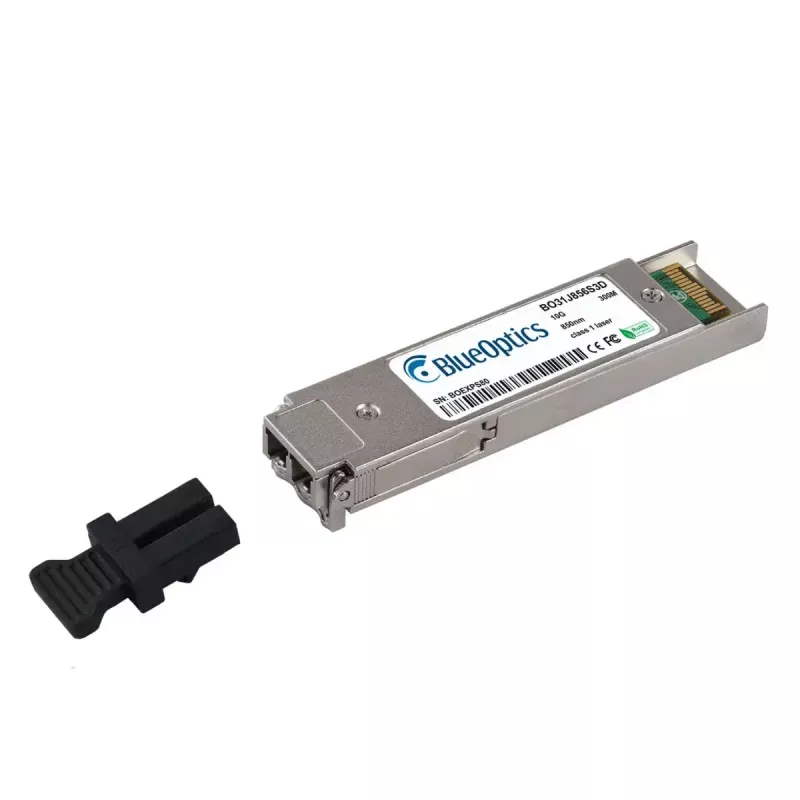

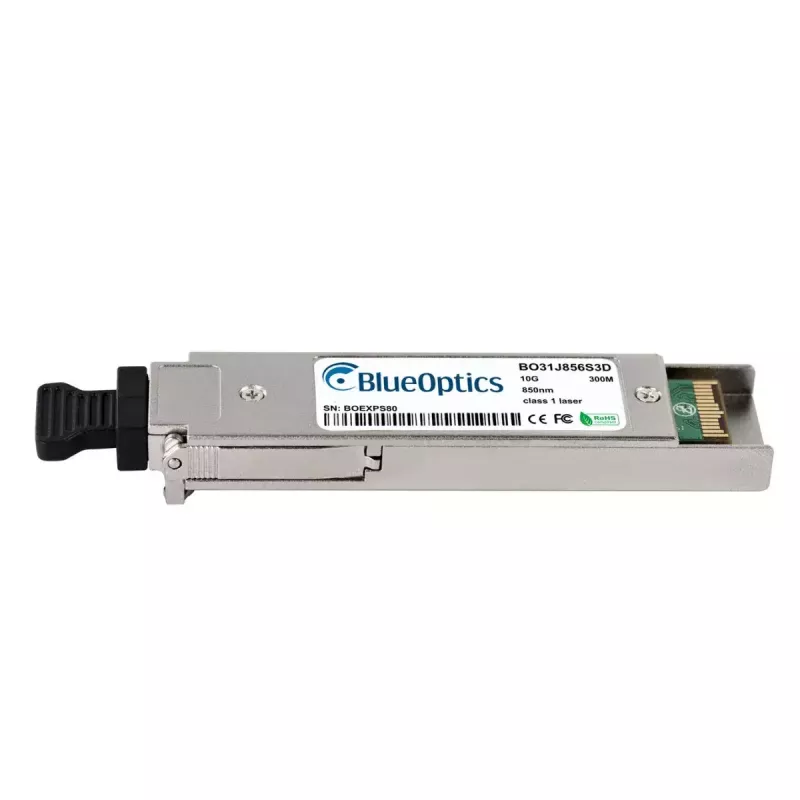

Moduł transceivera światłowodowego BlueOptics 3HE05830CA-BO XFP LC Aluminium

BlueOptics 3HE05830CA-BO XFP LC Aluminium to moduł transceivera światłowodowego przeznaczony do szybkiej transmisji danych 10G po światłowodzie wielomodowym. Moduł wykorzystuje interfejs XFP ze złączem dupleksowym LC i jest umieszczony w obudowie aluminiowej. Waży około 20 g, jest zgodny z konwencjami formatu MSA i jest przeznaczony do stosowania w sprzęcie sieciowym obsługującym kompatybilne transceivery 10GBASE-SR XFP.

Zalety

Moduł obsługuje transmisję optyczną 10G po światłowodzie wielomodowym, z oddzielnymi długościami fal nadajnika i odbiornika 850 nm, oferując kompaktowy format XFP i łączność LC dla łączy dupleksowych. Wykonany z aluminium i wyprodukowany zgodnie ze specyfikacjami kompatybilnymi z MSA, zapewnia lekką, zgodną ze standardami branżowymi opcję integracji łączy 10G w przełącznikach, routerach i platformach pamięci masowej. transceiver jest kompatybilny z platformami akceptującymi moduły 10GBASE-SR XFP równoważne z Alcatel/Nokia 3HE05830CA.

Zastosowanie

• Krótkodystansowe łącza 10G Ethernet po światłowodzie wielomodowym w centrach danych i pomieszczeniach telekomunikacyjnych
• Połączenia między przełącznikami, routerami i macierzami pamięci masowej akceptującymi moduły XFP LC
• Aktualizacja istniejących portów sieciowych do 10GBASE-SR, gdy używane są połączenia dupleksowe LC

Kluczowe specyfikacje

• Typ interfejsu: XFP
• Typ złącza: dupleks LC
• Typowa długość fali: 850 nm (TX/RX dla światłowodu wielomodowego)
• Maks. nominalna szybkość transmisji danych: 10 Gb/s
• Typowy zasięg na światłowodzie wielomodowym: do ~300 m (w zależności od typu światłowodu i warunków łącza)
• Materiał obudowy: aluminium
• Waga: ~0,02 kg

Sposób użycia

Zainstaluj transceiver XFP w kompatybilnym porcie XFP w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie jest zasilane zgodnie z instrukcjami dostawcy hosta. Użyj dupleksowych wielomodowych kabli krosowych LC, aby podłączyć włókna nadawcze i odbiorcze; przestrzegaj prawidłowego wyrównania TX/RX. Po instalacji fizycznej sprawdź, czy host rozpoznaje moduł i czy negocjacja łącza zakończyła się przy 10 Gb/s. Jeśli host obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), włącz diagnostykę lub zapytaj o nią, aby monitorować napięcie zasilania, prąd polaryzacji lasera, moc wyjściową, moc odebraną i temperaturę, jeśli są dostępne.

Zalecenia

Upewnij się, że moduł jest kompatybilny z docelowym sprzętem: potwierdź, że urządzenie sieciowe obsługuje kompatybilne z MSA transceivery XFP oraz, jeśli jest to wymagane, moduły równoważne z Alcatel/Nokia 3HE05830CA. Używaj odpowiedniego światłowodu wielomodowego (OM3/OM4 tam, gdzie to konieczne) i wysokiej jakości kabli krosowych LC, aby osiągnąć oczekiwany zasięg i wydajność sygnału. Przestrzegaj środków ostrożności ESD podczas obsługi i postępuj zgodnie z zaleceniami instalacyjnymi i programowymi dostawcy hosta w celu optymalnego działania.
