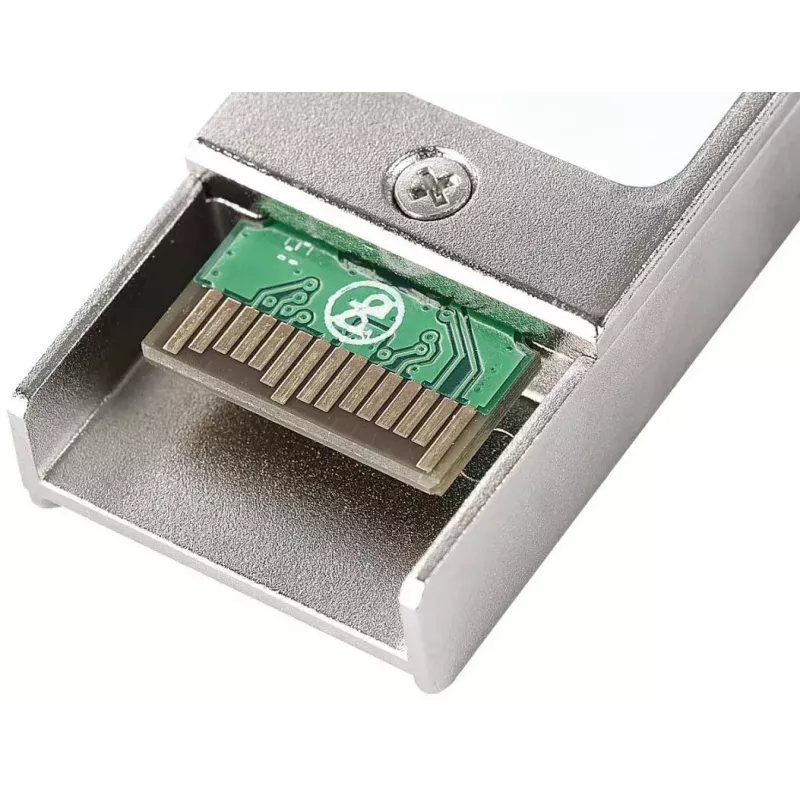

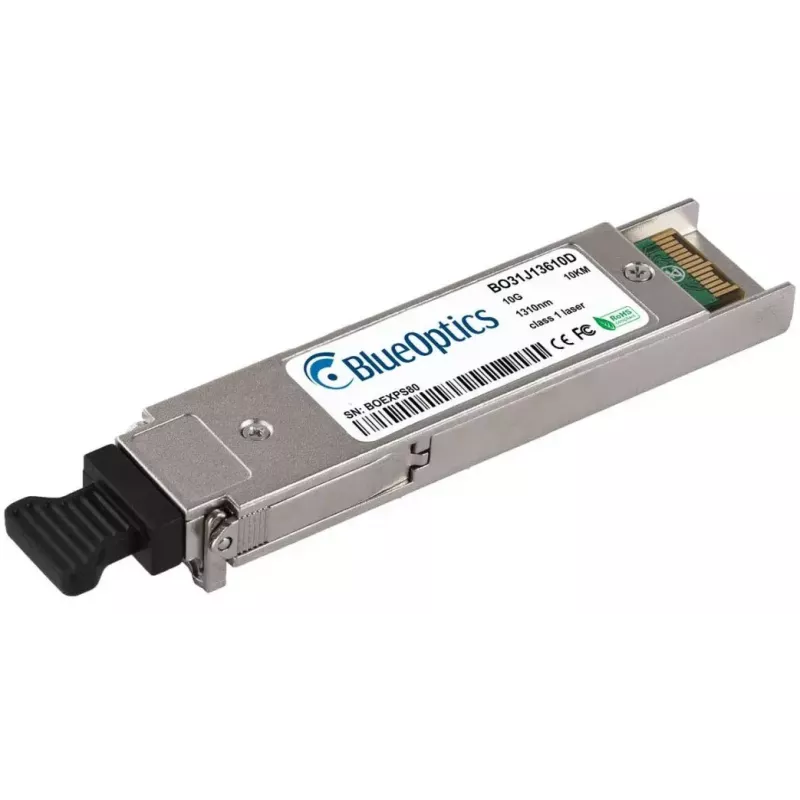

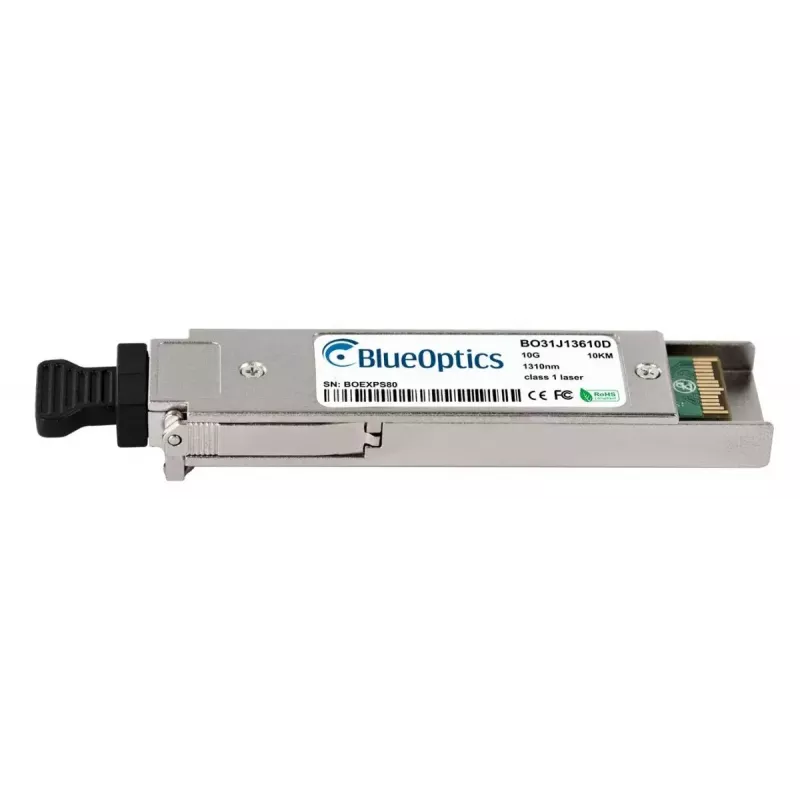

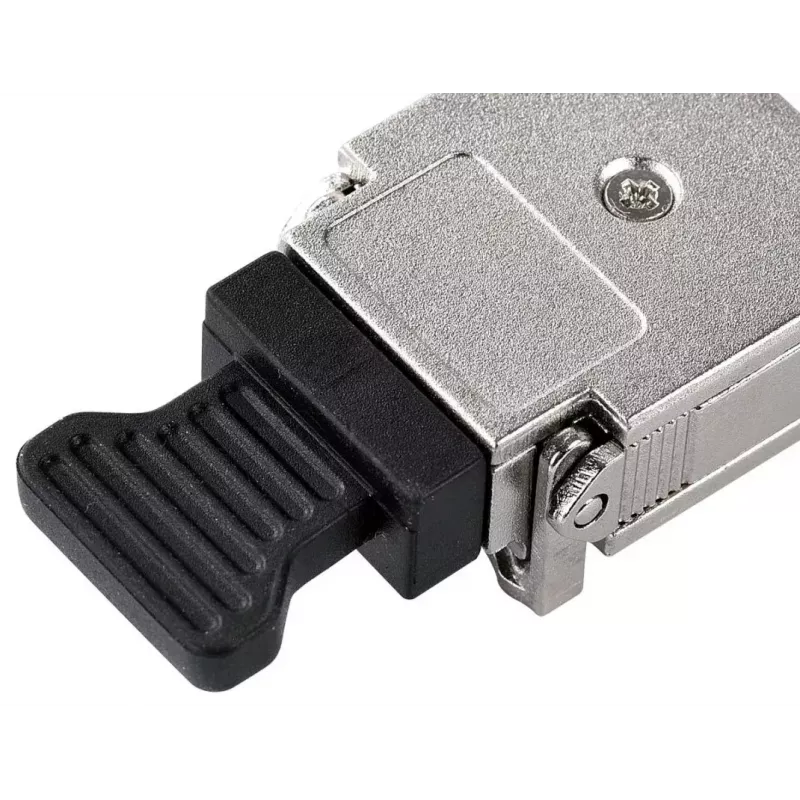

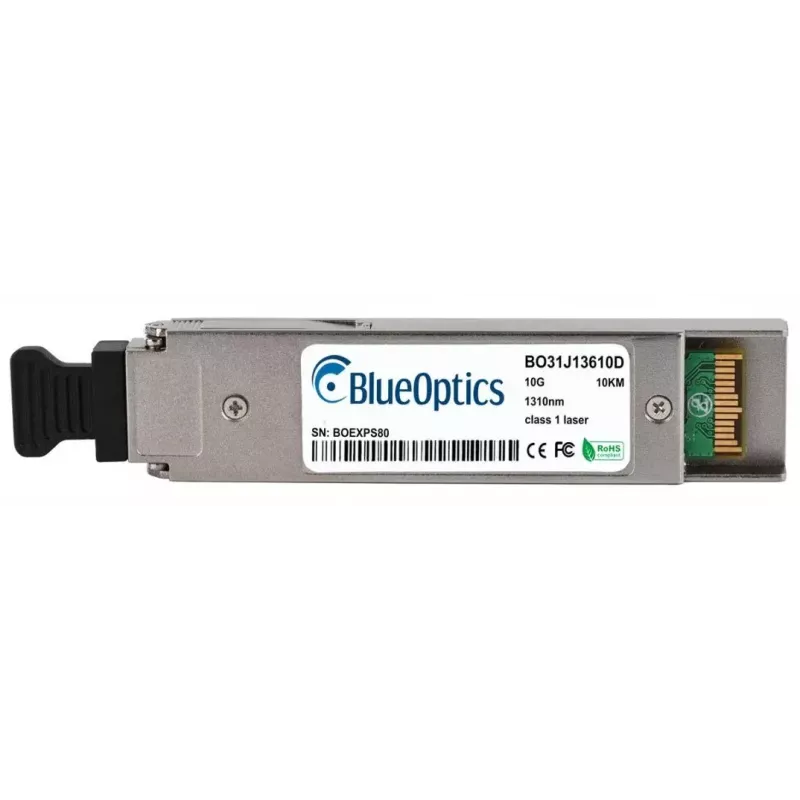

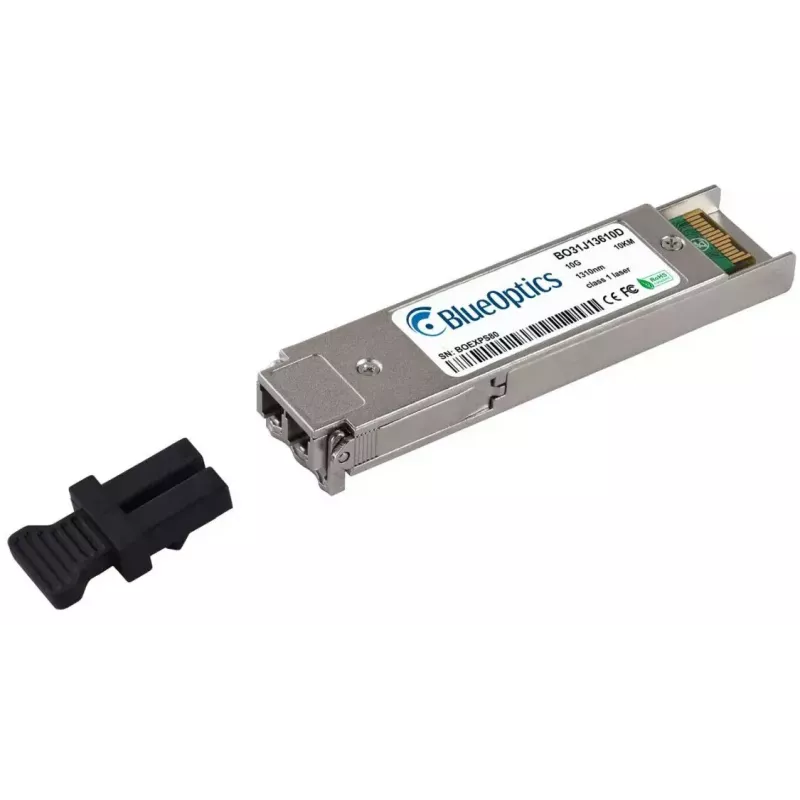

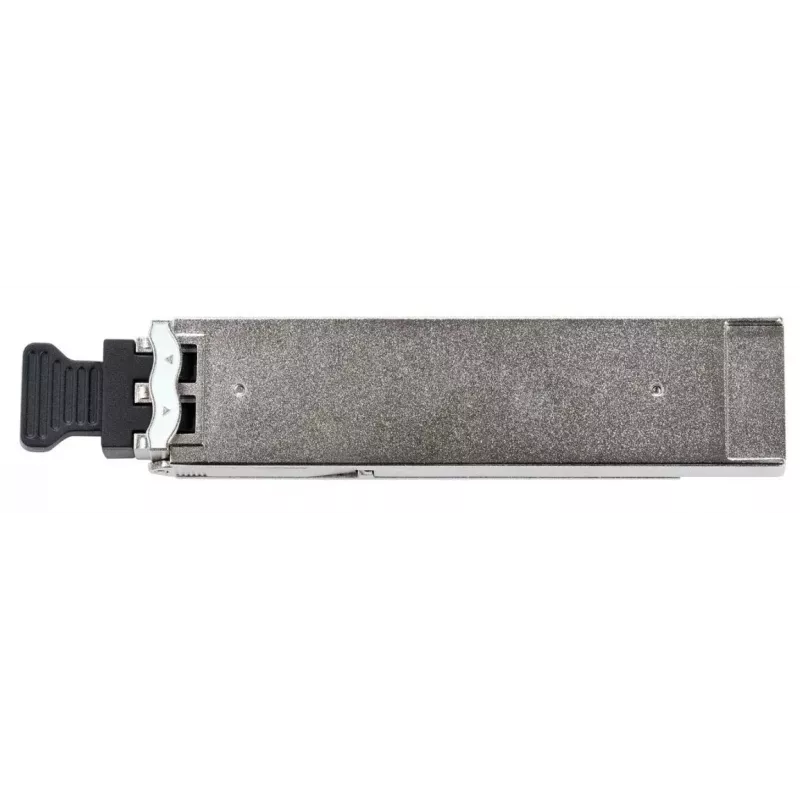

Moduł transceivera światłowodowego BlueOptics 740-031833-BO XFP 10000 m

BlueOptics 740-031833-BO XFP 10000 m to światłowodowy moduł transceivera XFP przeznaczony do łączy optycznych jednomodowych o zasięgu do 10 000 m. Zbudowany w aluminiowej obudowie i ważący około 20 g, ten transceiver 10G zapewnia kompaktową obudowę i wytrzymałość mechaniczną do instalacji w kompatybilnym sprzęcie sieciowym. Moduł obsługuje łączność dupleksową LC i jest zgodny ze standardami formatu MSA XFP, umożliwiając szybki transfer danych z prędkością 10 Gbit/s dla sieci Ethernet, Fibre Channel over Ethernet oraz podobnych protokołów w kompatybilnych systemach.

Zalety

Aluminiowa obudowa modułu łączy niską wagę z trwałością do instalacji rackowych i terenowych. Zgodność z wymiarami MSA XFP oraz interfejsem dupleksowym LC zapewnia interoperacyjność ze sprzętem akceptującym standardowe transceivery XFP. Konstrukcja ma na celu zapewnienie stabilnej transmisji optycznej jednomodowej na duże odległości, oferując jednocześnie możliwości cyfrowego monitorowania diagnostycznego (DDM/DOM), gdy urządzenie hosta je obsługuje, dostarczając zdalnych informacji o stanie, takich jak temperatura, napięcie zasilania, moc nadawcza i odbiorcza oraz prąd polaryzacji lasera.

Zastosowanie

• Łącza światłowodowe jednomodowe 10 Gbit/s do 10 km
• Integracja z przełącznikami, routerami i systemami pamięci masowej akceptującymi transceivery XFP
• Wdrożenia szybkich sieci Ethernet i Fibre Channel over Ethernet

Kluczowe specyfikacje

• Format: XFP (10G)
• Maksymalny zasięg: do 10 000 m przez światłowód jednomodowy
• Typ złącza: duplex LC
• Materiał i kolor obudowy: aluminium
• Waga: ok. 0,02 kg
• Długość fali optycznej: transmisja jednomodowa (nadawanie i odbiór przy 1310 nm, stosowane dla 10GBASE-LR)
• Cyfrowe monitorowanie diagnostyczne (DDM/DOM): obsługiwane, gdy sprzęt hosta udostępnia dostęp

Sposób użycia

Upewnij się, że urządzenie hosta obsługuje moduły XFP 10G oraz że oprogramowanie układowe dopuszcza transceivery innych firm. Wyłącz zasilanie lub postępuj zgodnie z procedurami hot-swap zalecanymi przez producenta sprzętu przed włożeniem modułu XFP. Włóż transceiver do gniazda XFP, aż stabilnie się osadzi, a następnie podłącz jednomodowe patchcordy światłowodowe z dupleksowym złączem LC do portów nadawczego i odbiorczego, przestrzegając właściwej polaryzacji. Po instalacji zweryfikuj status łącza i, jeśli dostępne, odczytaj parametry DDM/DOM z systemu hosta, aby potwierdzić poziomy mocy optycznej i stan modułu.

Zalecenia

Używaj wysokiej jakości patchcordów światłowodowych jednomodowych i, w razie potrzeby, paneli krosowych, aby zapewnić optymalny zasięg i jakość sygnału. Utrzymuj czystość złączy światłowodowych i przestrzegaj środków ostrożności dotyczących ESD podczas instalacji modułu. Sprawdź kompatybilność z docelową platformą sprzętową i upewnij się, że host obsługuje DDM/DOM, jeśli wymagana jest zdalna diagnostyka.
