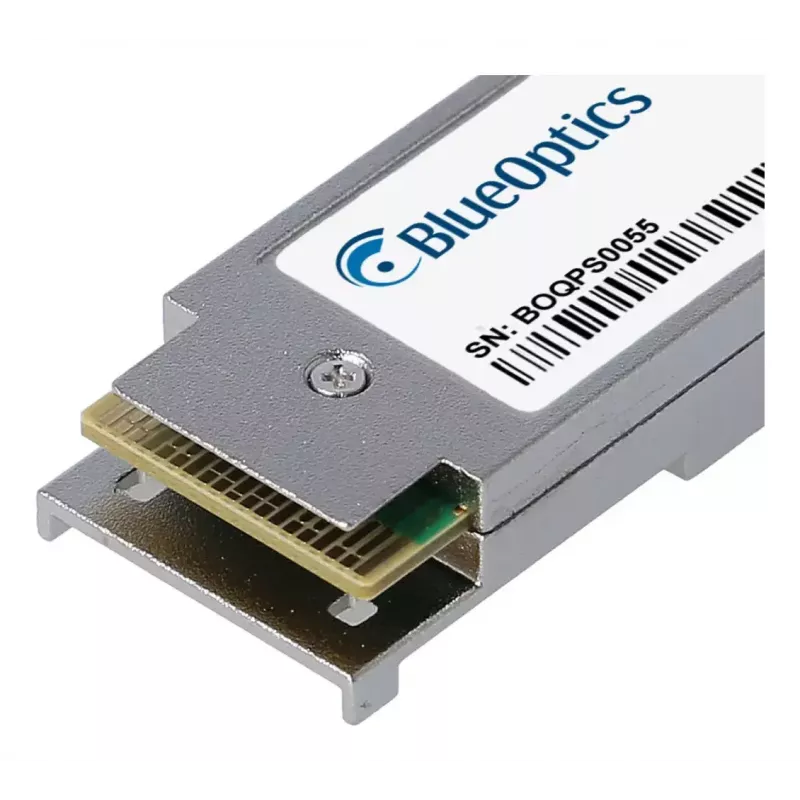

Moduł transceivera światłowodowego BlueOptics 740-061406-BO 100000 Mbit/s QSFP28

BlueOptics 740-061406-BO to moduł transceivera światłowodowego QSFP28 zaprojektowany do szybkiego przesyłu danych do 100000 Mbit/s. Umieszczony w solidnej metalowej obudowie o kompaktowej, srebrnej formie i wadze około 40 g, moduł ten obsługuje transmisję po włóknie jednomodowym przy użyciu złącza MPO/MTP i realizuje profil optyczny 100GBASE-PSM4. Zapewnia równoległe kanały nadawcze i odbiorcze z multipleksowaniem długości fali CWDM i jest przeznaczony do integracji z platformami sieciowymi akceptującymi moduły QSFP28.

Zalety

transceiver oferuje wysoką zagregowaną przepływność 100 Gbit/s w formacie QSFP28, kompaktową i wytrzymałą metalową obudowę oraz obsługę łączności MPO/MTP zgodnie ze standardami MSA. Zbudowany z komponentów od renomowanych dostawców układów optycznych i scalonych, moduł zawiera funkcję cyfrowego monitorowania diagnostycznego (DDM/DOM) dla parametrów w czasie rzeczywistym, takich jak napięcie zasilania, prąd polaryzacji lasera, optyczna moc nadawcza i odbiorcza oraz temperatura. Jego konstrukcja optyczna jednomodowa umożliwia zasięg wielokilometrowy przy jednoczesnym unikaniu zakłóceń elektromagnetycznych typowych dla połączeń miedzianych.

Zastosowanie

• Łącza uplink i agregacja 100G Ethernet w przełącznikach i routerach centrów danych
• Szybkie połączenia międzysystemowe w systemach pamięci masowej i środowiskach SAN
• Łącza transportowe w sieciach operatorskich i metropolitalnych po włóknie jednomodowym do kilku kilometrów
• Aplikacje wymagające łączności poprzez równoległe włókno MPO/MTP i kanały oparte na CWDM

Kluczowe specyfikacje

• Typ interfejsu: QSFP28 (quad small form-factor pluggable)
• Maksymalna szybkość przesyłu danych: 100000 Mbit/s (100 Gbit/s)
• Standard optyczny: 100GBASE-PSM4 po włóknie jednomodowym z CWDM
• Typ złącza: MPO/MTP
• Format: metalowa obudowa QSFP28, kompaktowa konstrukcja
• Waga: około 0,04 kg
• Kolor: srebrny
• Diagnostyka cyfrowa: monitorowanie DDM/DOM (zgodne z MSA SFF-8472)
• Typowy zasięg: do zasięgu wielu kilometrów na odpowiednim włóknie jednomodowym

Sposób użycia

Włóż transceiver BlueOptics QSFP28 do zgodnego portu QSFP28 w przełącznikach, routerach lub innym sprzęcie sieciowym, gdy urządzenie hosta jest zasilane zgodnie z instrukcjami producenta. Podłącz jednomodowy kabel światłowodowy MPO/MTP pasujący do polaryzacji modułu i przypisania kanałów. Sprawdź stan łącza i, jeśli to możliwe, odczytaj dane diagnostyczne DDM/DOM z interfejsu hosta, aby potwierdzić parametry operacyjne. Podczas wyjmowania modułu zachowaj środki ostrożności ESD i użyj wbudowanego mechanizmu zwalniającego, aby uniknąć uszkodzeń.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych MPO/MTP oraz, w razie potrzeby, rozgałęźników lub paneli krosowych MPO, aby zachować wyrównanie kanałów optycznych. Przed wdrożeniem potwierdź, że sprzęt hosta i firmware obsługują 100GBASE-PSM4 oraz funkcje DDM. W celu długoterminowej niezawodności przechowuj moduł w suchym, bezpyłowym środowisku i przestrzegaj wytycznych producenta dotyczących cykli wkładania i zakresów temperatur pracy.
