Moduł transceivera światłowodowego BlueOptics 740-096088-BO SFP+ 10000m

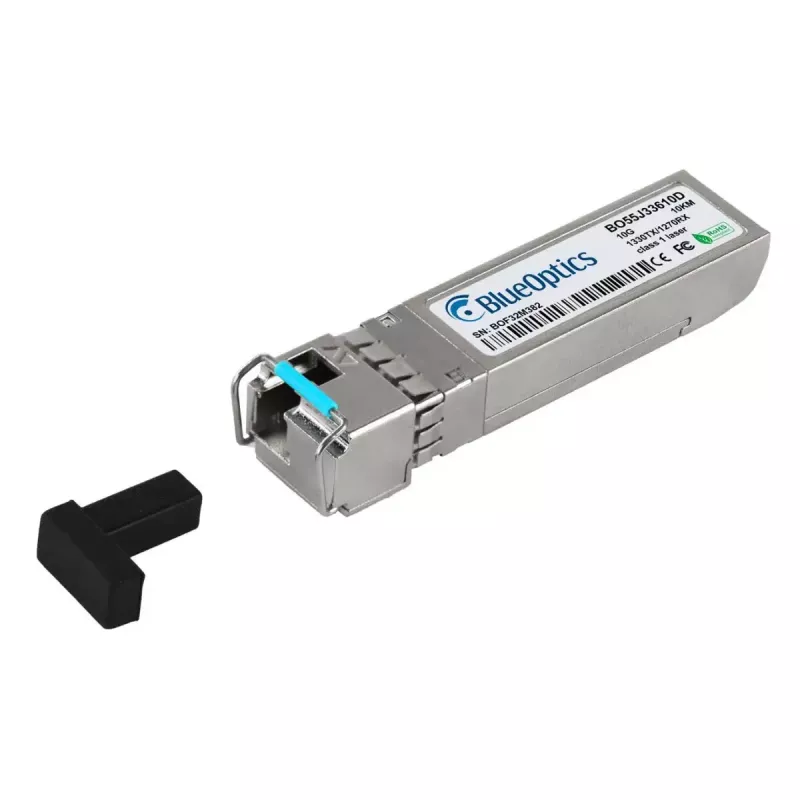

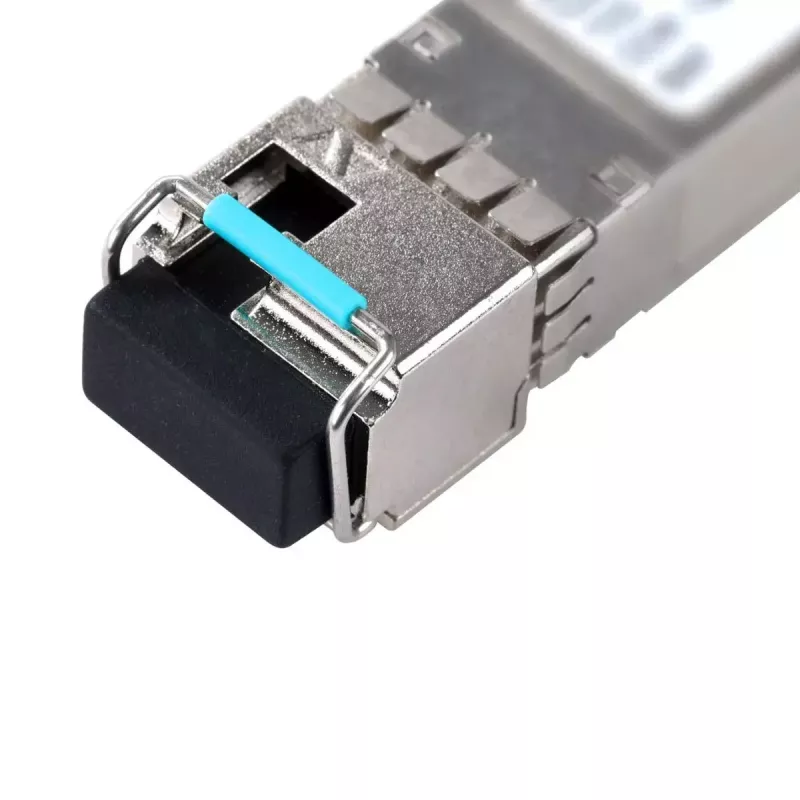

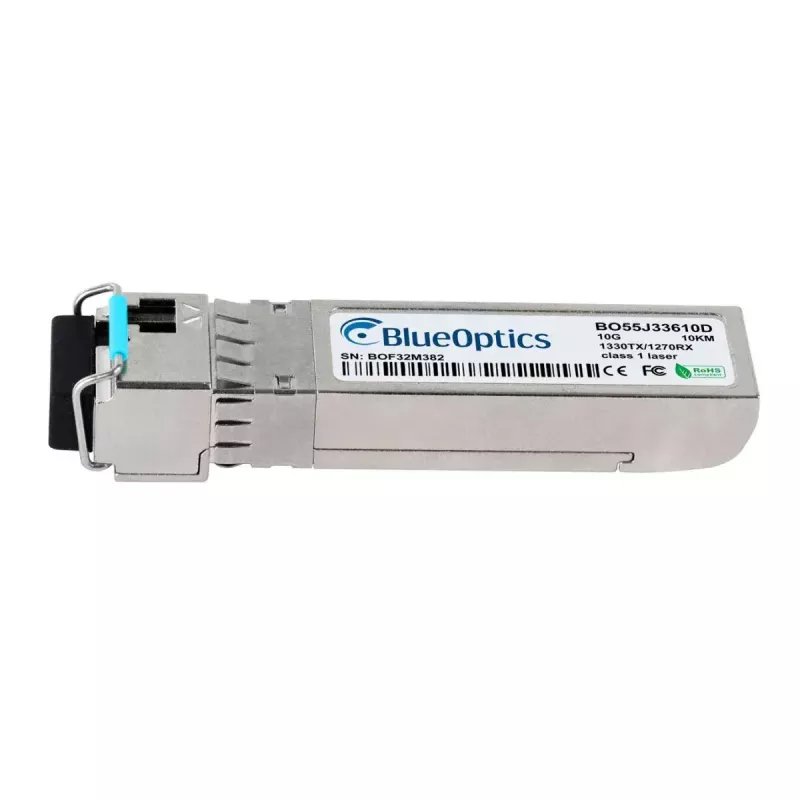

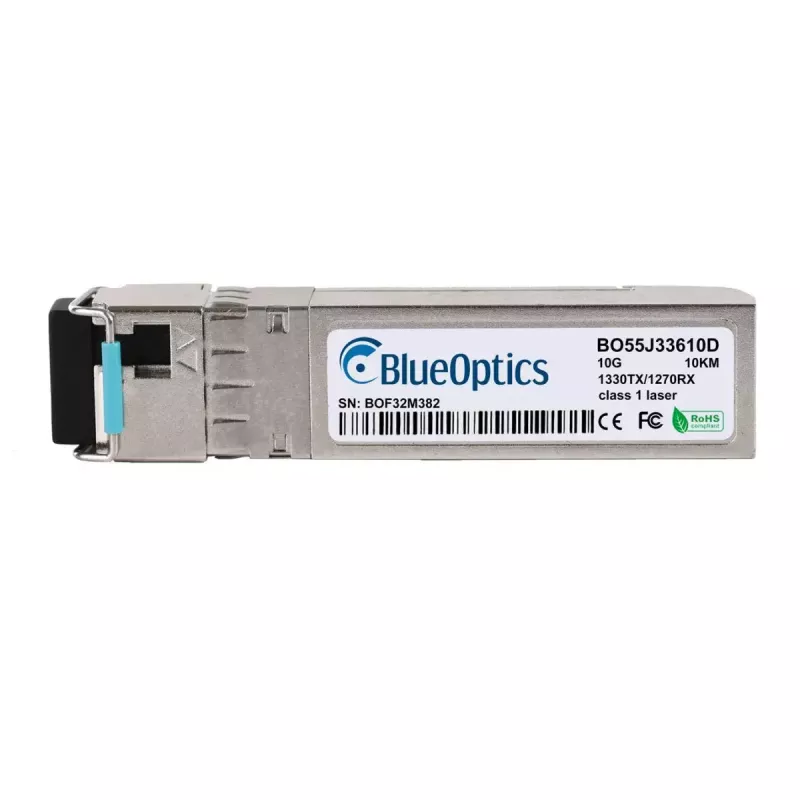

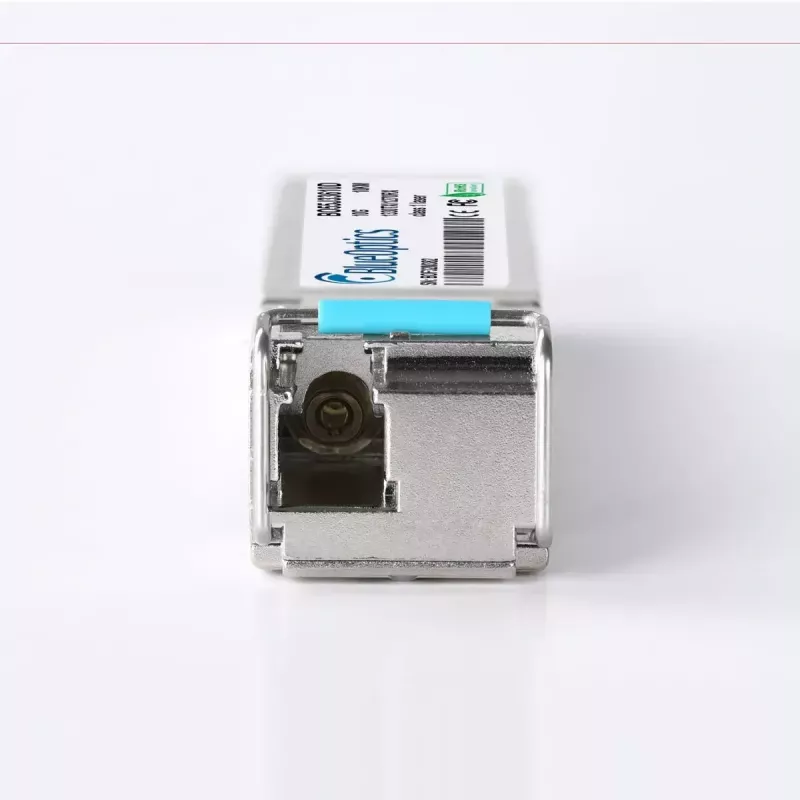

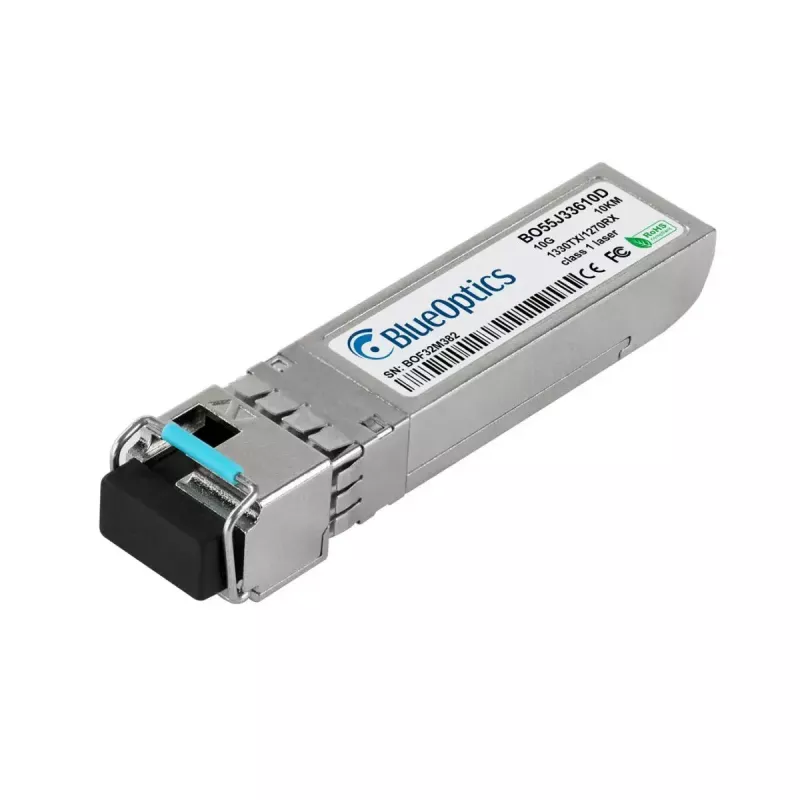

Moduł transceivera światłowodowego BlueOptics 740-096088-BO SFP+ 10000m to jednomodowy, kompatybilny z 10GBASE-BX-D transceiver SFP+ przeznaczony do łączy optycznych o długości do 10 kilometrów. Umieszczony w aluminiowej obudowie i ważący 20 gramów moduł wykorzystuje złącze typu LC simplex i realizuje różne długości fal nadawania (1270 nm) i odbioru (1330 nm) do transmisji dwukierunkowej po jednym włóknie. Moduł jest zgodny ze standardami obudowy MSA i interfejsu optycznego oraz obsługuje popularne protokoły wysokich prędkości, takie jak Ethernet i Fibre Channel over Ethernet.

Zalety

Moduł zapewnia kompaktowe, zgodne z MSA rozwiązanie SFP+, które pasuje do standardowych gniazd transceiverów i jest kompatybilne ze sprzętem obsługującym odpowiednią specyfikację Juniper 10GBASE-BX-D. Lekka obudowa aluminiowa zapewnia mechaniczną niezawodność i odprowadzanie ciepła, zachowując jednocześnie kompaktowe rozmiary modułu. Zbudowany z wykorzystaniem wysokiej jakości laserów optycznych i komponentów scalonych, obsługuje diagnostykę cyfrową (DDM/DOM) do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji, nadawanej i odbieranej mocy optycznej oraz temperatury, o ile sprzęt hosta udostępnia tę funkcjonalność.

Zastosowanie

• Łącza jednomodowe 10 Gb/s do 10 km
• Przełączniki sieciowe i routery akceptujące moduły SFP+ 10GBASE-BX-D zgodne z MSA
• Połączenia między szafami w centrach danych i łącza uplink wykorzystujące złącza LC simplex
• Fibre Channel over Ethernet i inne szybkie aplikacje optyczne

Kluczowe specyfikacje

• Typ obudowy: SFP+
• Typ optyczny: Światłowód jednomodowy (SMF)
• Długości fal: TX 1270 nm / RX 1330 nm
• Złącze: LC simplex
• Maks. odległość łącza: do 10 km
• Obsługiwana szybkość transmisji danych: 10 Gb/s
• Materiał obudowy: aluminium
• Waga: 0,02 kg

Sposób użycia

Zainstaluj transceiver BlueOptics SFP+ w kompatybilnym gnieździe SFP+, postępując zgodnie z zaleceniami producenta urządzenia hosta dotyczącymi wymiany na gorąco i obsługi. Podłącz jednomodowy kabel krosowy LC simplex dopasowany do dwukierunkowych długości fal modułu (jedno włókno przenoszące TX/RX z wykorzystaniem schematu BX-D) i zapewnij właściwą polaryzację oraz połączenie. Sprawdź stan łącza na urządzeniu hosta; jeśli jest dostępne, włącz lub odczytaj monitorowanie DDM/DOM poprzez interfejs zarządzania sprzętem, aby obserwować moc optyczną, temperaturę i inne parametry diagnostyczne.

Zalecenia

Aby zapewnić niezawodną wydajność, używaj jednomodowych kabli krosowych i kompatybilnych złączy LC przystosowanych do szybkości 10 Gb/s, potwierdź, że sprzęt hosta obsługuje moduły 10GBASE-BX-D i DDM/DOM, jeśli diagnostyka jest wymagana, oraz unikaj nadmiernego zginania lub zanieczyszczenia złączy światłowodowych. Podczas obchodzenia się z transceiverem przestrzegaj środków ochrony przed wyładowaniami elektrostatycznymi.
