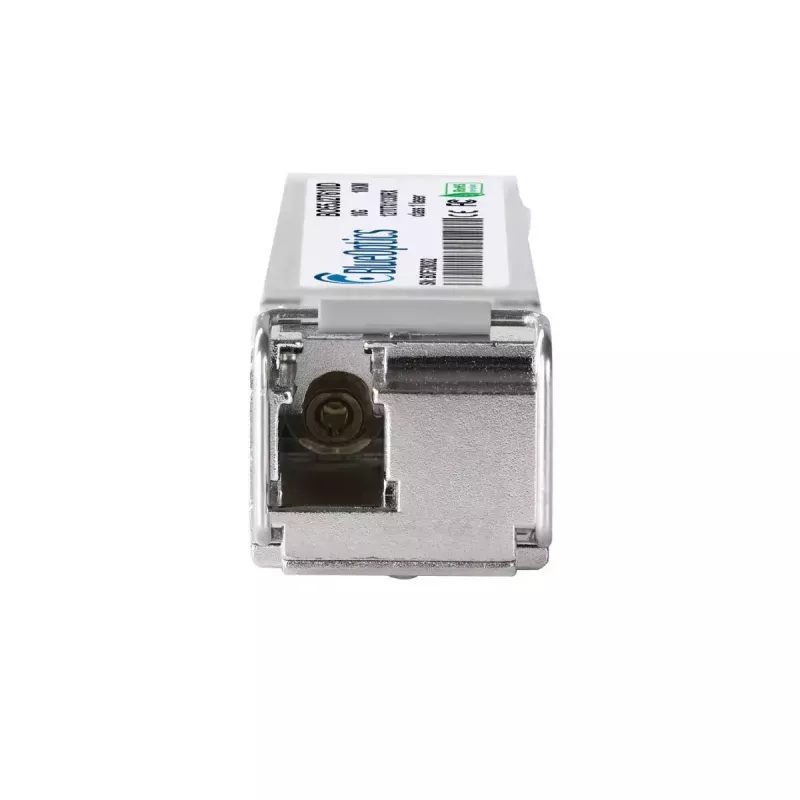

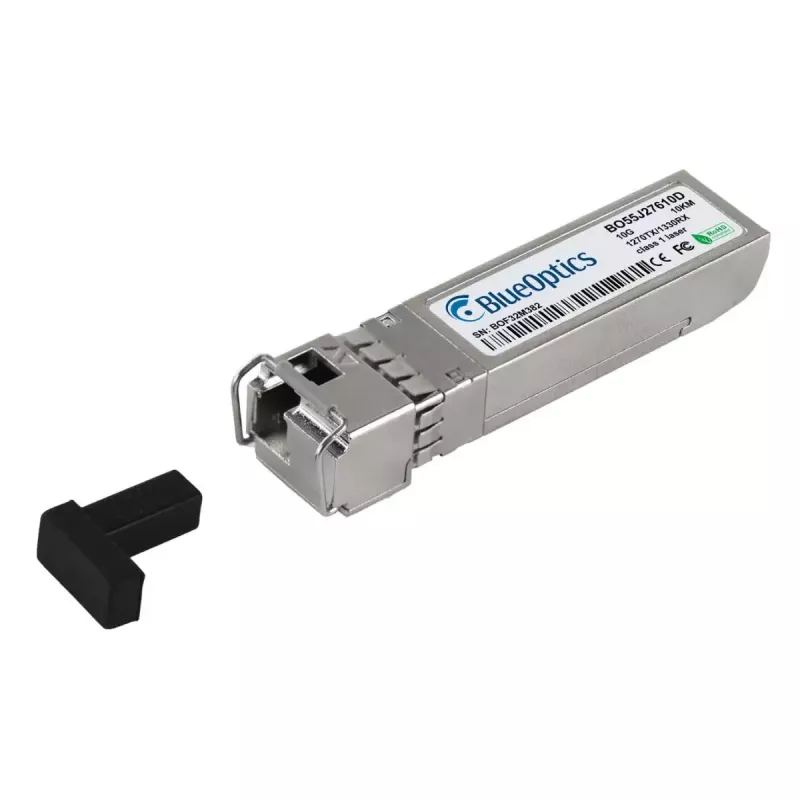

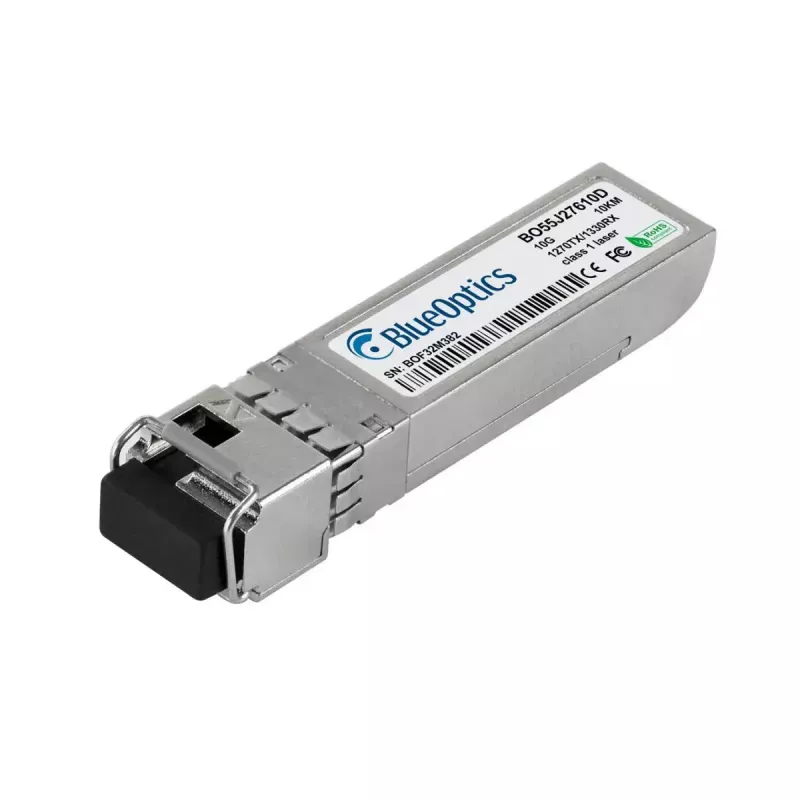

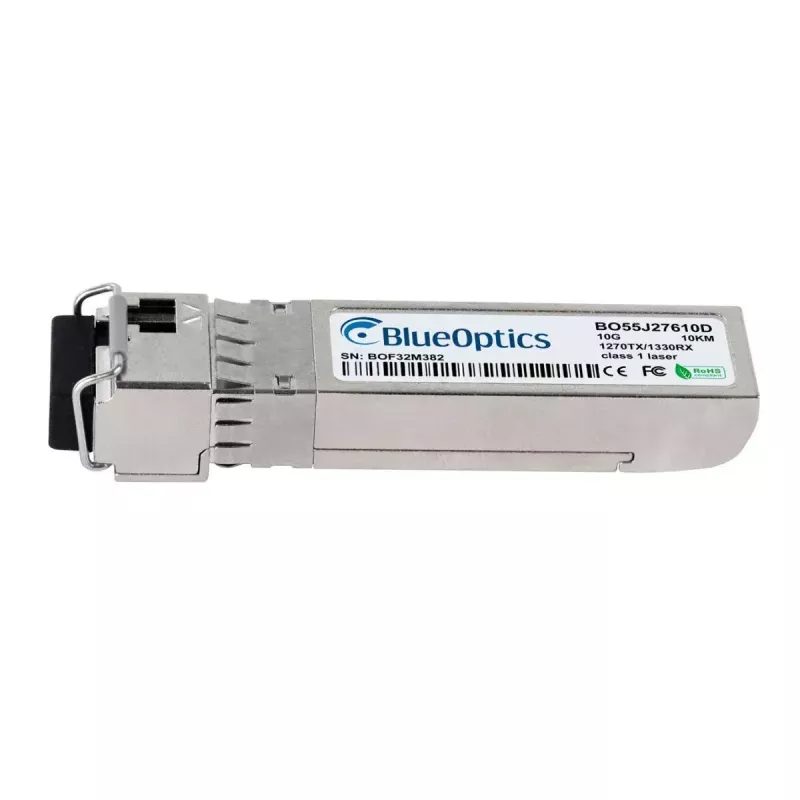

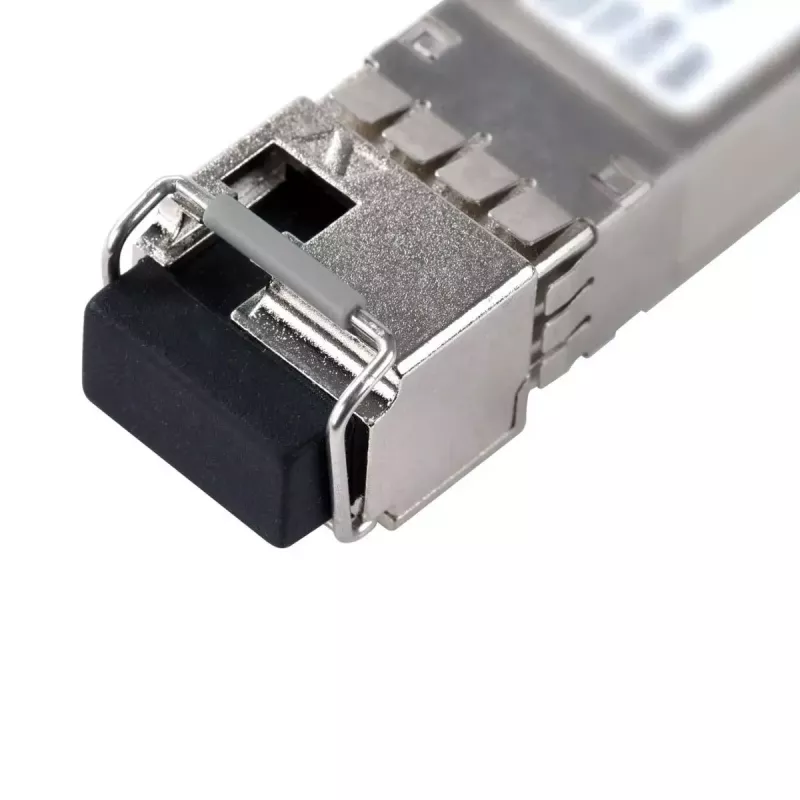

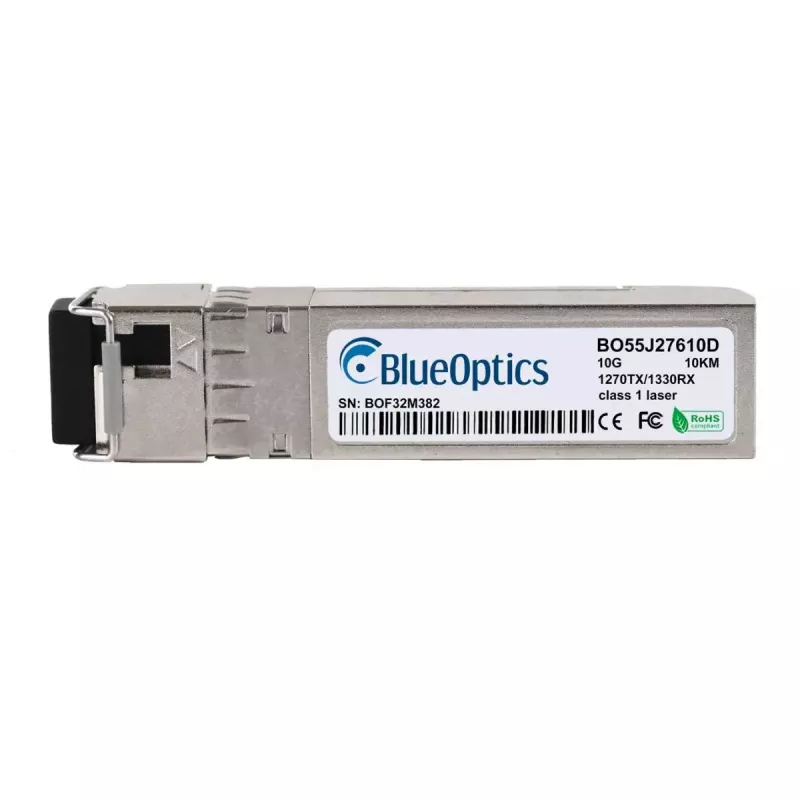

Moduł transceivera światłowodowego BlueOptics 740-096089-BO SFP+ 10000 m aluminium 20 g

BlueOptics 740-096089-BO SFP+ 10000 m aluminium 20 g to moduł transceivera światłowodowego zaprojektowany do łączy optycznych 10G przez włókno jednomodowe. Realizuje schemat transmisji 10GBASE-BX-U ze złączem LC simplex i umożliwia jednoczesne nadawanie i odbiór na pojedynczym włóknie dzięki zastosowaniu różnych długości fal dla TX i RX. Moduł umieszczony jest w lekkiej aluminiowej obudowie i waży około 20 g, co czyni go odpowiednim do zastosowań w przełącznikach centrów danych, routerach i innym sprzęcie sieciowym akceptującym transceivery w formacie SFP+.

Zalety

Ten transceiver SFP+ zapewnia szybką transmisję danych 10 Gb/s na odległość do 10 000 m przez włókno jednomodowe. Urządzenie jest zgodne ze standardami mechanicznymi i optycznymi MSA SFP+ oraz zawiera cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające odczyt w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, wyjściowej i odebranej mocy optycznej oraz temperatury. Komponenty i elementy optyczne są dobierane pod kątem trwałości i stabilnej wydajności, co przyczynia się do wydłużonego czasu eksploatacji i wysokiego średniego czasu między awariami.

Zastosowanie

• Łącza Ethernet 10 Gb/s przez włókno jednomodowe
• Połączenia między przełącznikami, routerami i systemami pamięci masowej
• Łącza kampusowe i metropolitalne do 10 km
• Środowiska wymagające złączy LC simplex i kompatybilności z SFP+

Kluczowe specyfikacje

• Format: SFP+
• Szybkość transmisji danych: 10 Gb/s
• Typ optyczny: włókno jednomodowe
• Złącze: LC simplex
• Długości fal: TX 1330 nm / RX 1270 nm (dwukierunkowo na pojedynczym włóknie)
• Maksymalna odległość łącza: do 10 000 m (10 km)
• Materiał obudowy: aluminium
• Waga: ok. 20 g
• Diagnostyka cyfrowa: DDM / DOM (zgodny z SFF-8472)

Sposób użycia

Zainstaluj transceiver w gnieździe SFP+ kompatybilnego urządzenia sieciowego, aż zatrzaśnie się na miejscu, upewniając się, że urządzenie obsługuje moduły 10GBASE-BX-U i DDM, jeśli wymagane jest monitorowanie. Podłącz odpowiedni kabel krosowy LC simplex z włóknem jednomodowym, przestrzegając poprawnej orientacji TX i RX na zdalnym końcu. Po instalacji zweryfikuj stan łącza i parametry DDM za pośrednictwem interfejsu zarządzania urządzenia hosta. Przestrzegaj standardowych środków ostrożności dotyczących wyładowań elektrostatycznych podczas obsługi modułu i unikaj dotykania interfejsu optycznego.

Zalecenia

Używaj wysokiej jakości kabli krosowych jednomodowych i, w stosownych przypadkach, odpowiednich paneli krosowych, aby osiągnąć określony zasięg 10 km. Potwierdź kompatybilność z docelową platformą sprzętową i oprogramowaniem układowym; jeśli potrzebne są dane DDM, upewnij się, że host obsługuje SFF-8472. Dla długoterminowej niezawodności eksploatuj moduł w określonych zakresach temperatury i mocy oraz przeprowadzaj okresowe kontrole mocy optycznej za pośrednictwem interfejsu DDM.
