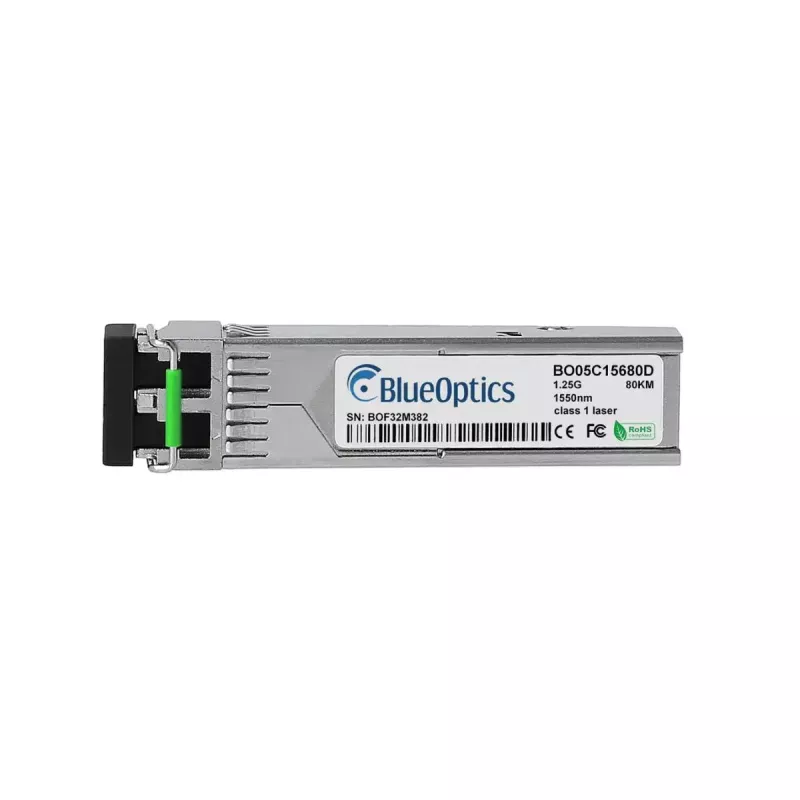

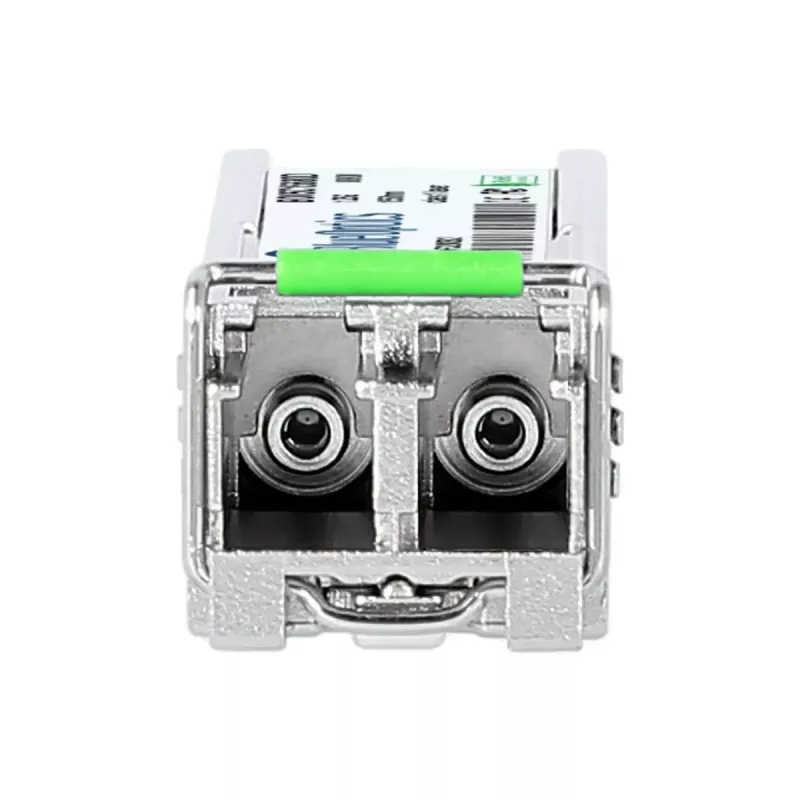

Moduł transceivera światłowodowego BlueOptics 780180-BO 1250 Mbit/s SFP 1550 nm

BlueOptics 780180-BO to moduł transceivera światłowodowego SFP przeznaczony do łączy jednomodowych o długości fali 1550 nm i maksymalnej szybkości transmisji danych 1250 Mbit/s. Umieszczony w srebrnej metalowej obudowie i ważący około 20 g moduł jest zgodny z powszechnymi konwencjami formatu MSA SFP oraz z dyrektywą RoHS. Obsługuje połączenia optyczne dalekiego zasięgu i zawiera funkcje nadajnika i odbiornika dla dwukierunkowych łączy światłowodowych LC, zapewniając niezawodną transmisję danych dla sprzętu sieciowego akceptującego moduły SFP.

Zalety

Ten transceiver SFP zapewnia wydajność gigabitową przy długości fali 1550 nm odpowiednią do połączeń jednomodowych na duże odległości, a jego kompaktowy format SFP umożliwia instalację typu hot-plug w kompatybilnych przełącznikach, routerach i interfejsach pamięci masowej. Moduł jest produkowany zgodnie z branżowymi standardami MSA w zakresie kompatybilności mechanicznej i optycznej oraz jest testowany pod kątem interoperacyjności z głównymi platformami sprzętowymi. Przy MTBF rzędu 1 000 000 godzin i zgodności z RoHS oferuje długą żywotność oraz spełnienie wymagań środowiskowych i bezpieczeństwa.

Odpowiednie do

• Jednomodowe łącza Ethernet dalekiego zasięgu
• Połączenia między przełącznikami i routerami w sieciach metropolitalnych lub kampusowych
• Transport Fibre Channel over Ethernet i SDH/SONET do 1,25 Gbit/s
• Wymiana lub modernizacja portów SFP w korporacyjnym sprzęcie sieciowym obsługującym moduły SFP 1550 nm

Kluczowe dane techniczne

• Format: SFP (small form-factor pluggable)
• Długość fali: 1550 nm
• Maksymalna szybkość transmisji danych: 1250 Mbit/s (1,25 Gbit/s)
• Typ złącza: LC duplex (optyczne)
• Typ włókna: Światłowód jednomodowy (SMF)
• Typowa waga: 20 g
• Zgodność: RoHS
• Średni czas między awariami (MTBF): ~1 000 000 godzin

Sposób użycia

Zainstaluj moduł BlueOptics 780180-BO w wolnym gnieździe SFP kompatybilnego urządzenia sieciowego, gdy urządzenie hosta jest zasilane, zgodnie z wytycznymi producenta dotyczącymi hot-plug. Podłącz dwukierunkowe kable krosowe jednomodowe LC do portów nadawczego i odbiorczego modułu, zapewniając prawidłową polaryzację. Potwierdź ustawienia negocjacji łącza i prędkości na urządzeniu hosta i sprawdź, czy moduł jest rozpoznawany przez system. W celu monitorowania włącz funkcję Digital Diagnostic Monitoring (DDM/DOM) na obsługiwanych platformach, aby odczytywać napięcie zasilania, prąd polaryzacji lasera, moc nadawczą, moc odbiorczą i temperaturę.

Zalecenia

Używaj niskostratnych dwukierunkowych kabli krosowych jednomodowych LC i, jeśli to możliwe, prowadź włókna przez panele krosowe, aby utrzymać optymalną jakość sygnału. Upewnij się, że sprzęt hosta obsługuje moduły SFP 1550 nm i wymagane protokoły (Ethernet, Fibre Channel over Ethernet lub SDH/SONET) przed wdrożeniem. Podczas korzystania z funkcji DDM/DOM sprawdź, czy oprogramowanie sprzętowe urządzenia sieciowego udostępnia parametry diagnostyczne; utrzymuj czyste powierzchnie czołowe złączy i przestrzegaj środków ostrożności ESD podczas obsługi i instalacji.
