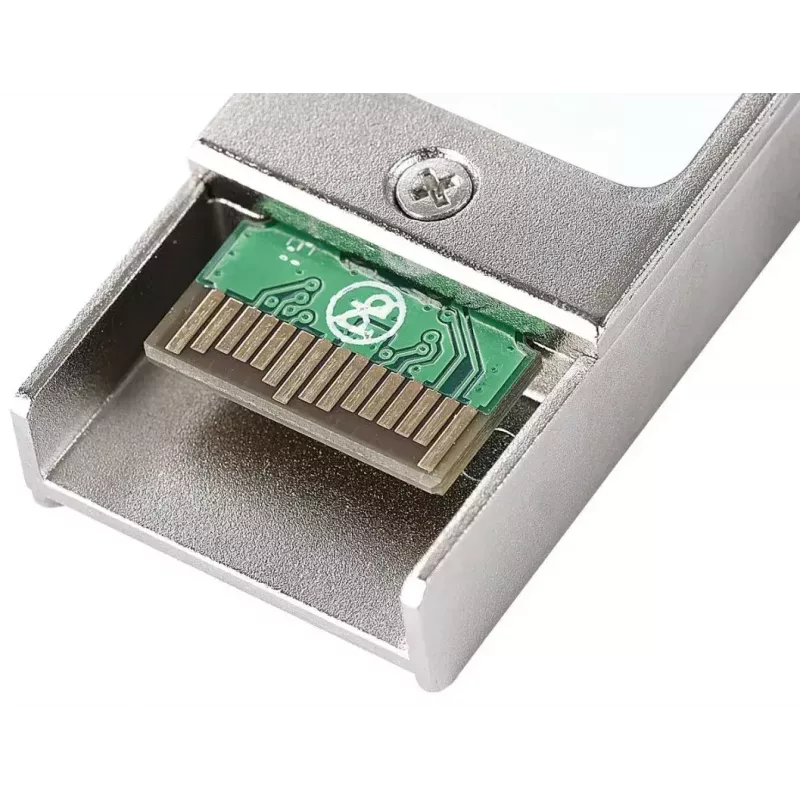

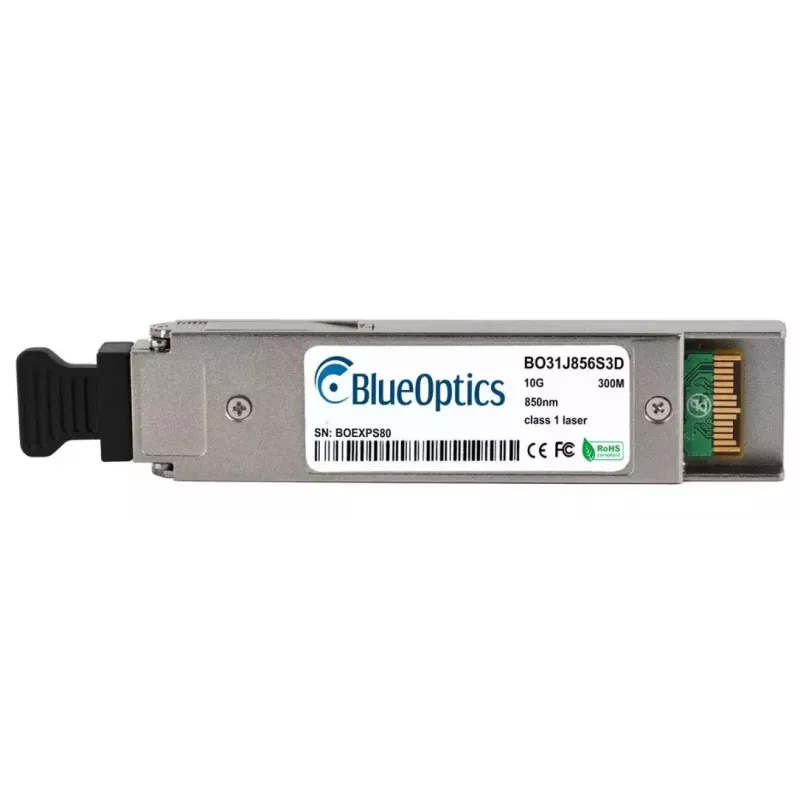

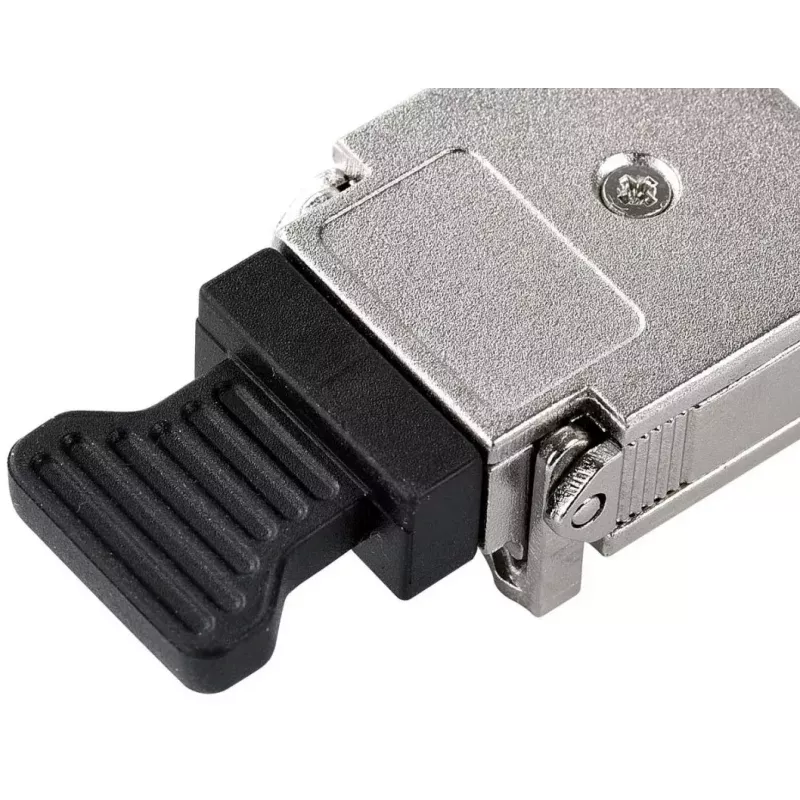

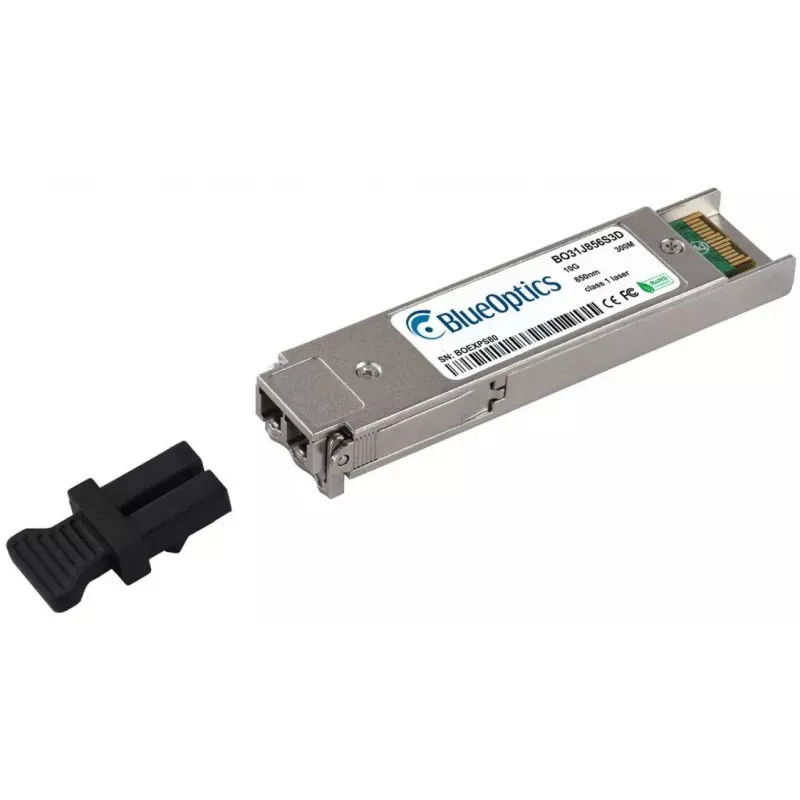

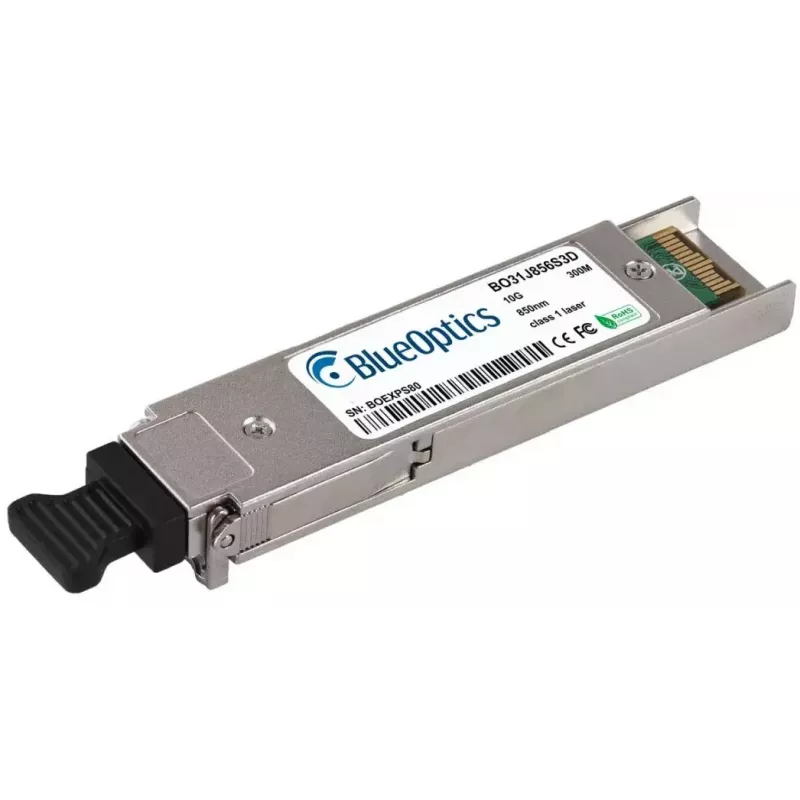

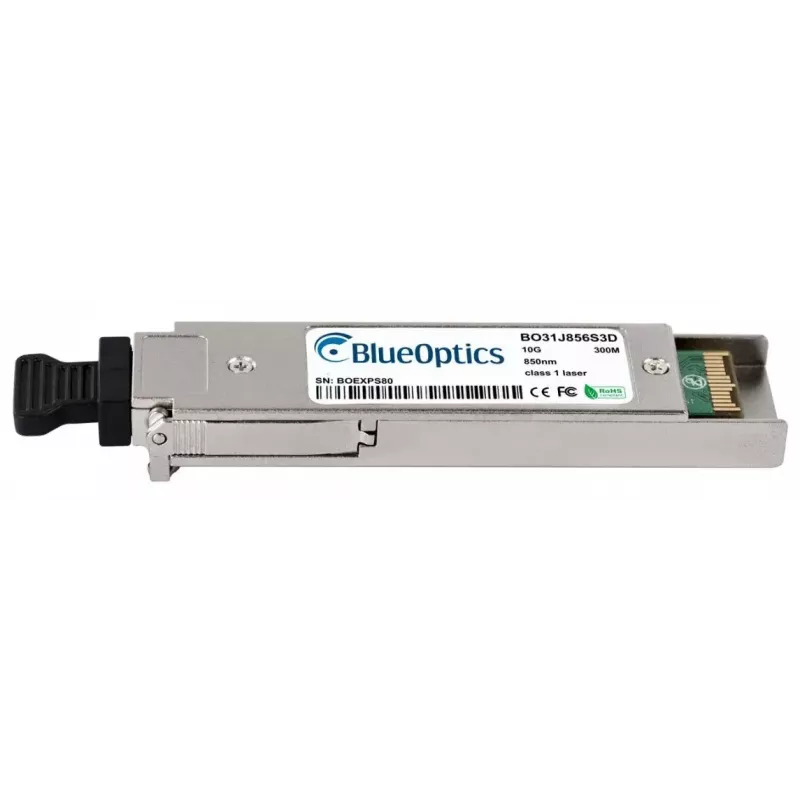

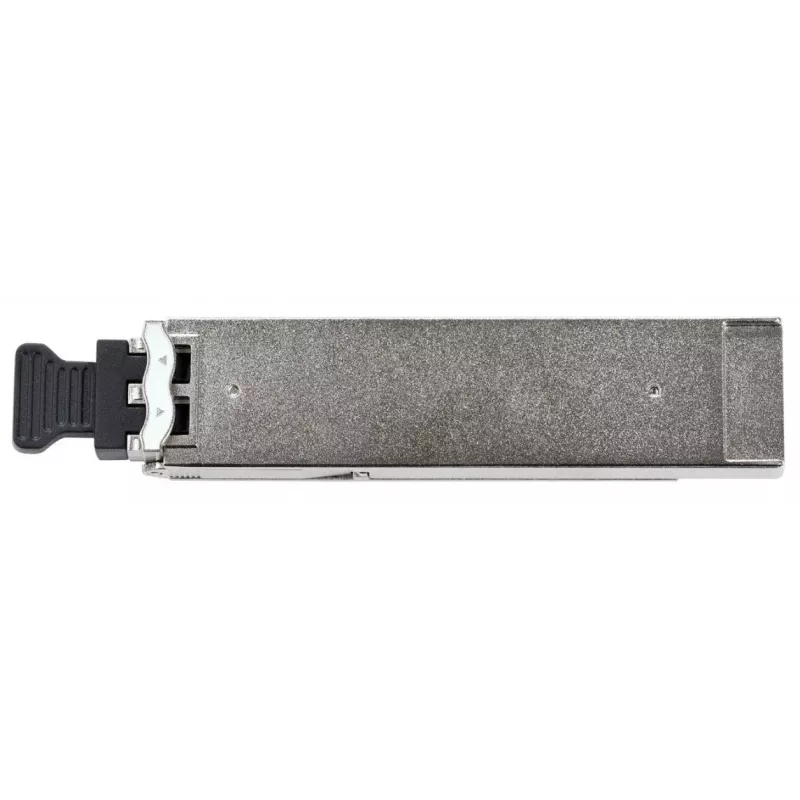

Moduł transceivera światłowodowego BlueOptics 943 917-001-BO XFP LC Aluminium 20g

Moduł transceivera światłowodowego BlueOptics 943 917-001-BO XFP LC Aluminium 20g został zaprojektowany do szybkich zastosowań wielomodowych na krótkie odległości. Wykorzystuje interfejs XFP ze złączem LC duplex oraz parą nadajnik/odbiornik 850 nm, aby obsługiwać przepustowość do 10 Gb/s przez światłowód wielomodowy. Moduł zamknięty jest w aluminiowej obudowie i waży około 20 g, stanowiąc kompaktowe, lekkie rozwiązanie dla kompatybilnego sprzętu sieciowego zgodnego ze specyfikacjami XFP MSA.

Zalety

Ten transceiver oferuje wydajność 10GBASE-SR dla łączy optycznych na krótkie odległości z odpornością na zakłócenia elektromagnetyczne typowe dla połączeń światłowodowych. Aluminiowa obudowa przyczynia się do wytrzymałości mechanicznej i odprowadzania ciepła, zachowując jednocześnie niską wagę modułu. Zgodność ze standardami formatu XFP oraz łączność LC duplex umożliwia szeroką kompatybilność z przełącznikami sieciowymi, routerami i interfejsami pamięci masowej obsługującymi moduły XFP. Jeśli oprogramowanie układowe systemu na to pozwala, moduł zapewnia cyfrową diagnostykę (DDM/DOM) do monitorowania parametrów pracy w czasie rzeczywistym.

Zastosowanie

• Łącza 10 Gigabit Ethernet na krótkie odległości przez światłowód wielomodowy
• Połączenia między przełącznikami lub przełącznik-serwer w centrach danych
• Szybkie łącza sieci pamięci masowej (FCoE/Fibre Channel over Ethernet)
• Platformy sprzętowe akceptujące moduły XFP ze złączami LC duplex

Kluczowe specyfikacje

• Typ interfejsu: XFP
• Złącze: LC duplex
• Długość fali (typowa): 850 nm dla nadajnika i odbiornika
• Maksymalna przepustowość: do 10 Gb/s
• Typ światłowodu: światłowód wielomodowy (zastosowania na krótkie odległości)
• Materiał obudowy: aluminium
• Waga: ok. 20 g
• Obsługuje monitorowanie diagnostyki cyfrowej (DDM/DOM), gdy jest włączone przez sprzęt hosta

Sposób użycia

Zainstaluj moduł BlueOptics XFP w kompatybilnym gnieździe XFP w urządzeniu sieciowym, postępując zgodnie z wytycznymi producenta dotyczącymi wymiany podczas pracy i obsługi. Podłącz wielomodowe kable krosowe LC duplex do złączy LC modułu, przestrzegając orientacji nadajnik-odbiornik. Upewnij się, że oprogramowanie układowe urządzenia hosta obsługuje moduł i, jeśli to konieczne, włącz diagnostykę cyfrową przez interfejs zarządzania, aby monitorować napięcie zasilania, prąd polaryzacji lasera, moc optyczną i temperaturę. Sprawdź stan łącza i przeprowadź testy end-to-end po instalacji.

Zalecenia

Używaj wielomodowych kabli krosowych OM3/OM4 dla optymalnego zasięgu przy 10 Gb/s i prowadź światłowody tak, aby zminimalizować zgięcia i naprężenia. Przed wdrożeniem potwierdź kompatybilność hosta i wsparcie oprogramowania układowego dla modułów XFP i DDM. Przestrzegaj środków ostrożności dotyczących wyładowań elektrostatycznych (ESD) podczas obsługi transceivera i trzymaj zaślepki przeciwkurzowe na nieużywanych złączach, aby utrzymać wydajność optyczną.
