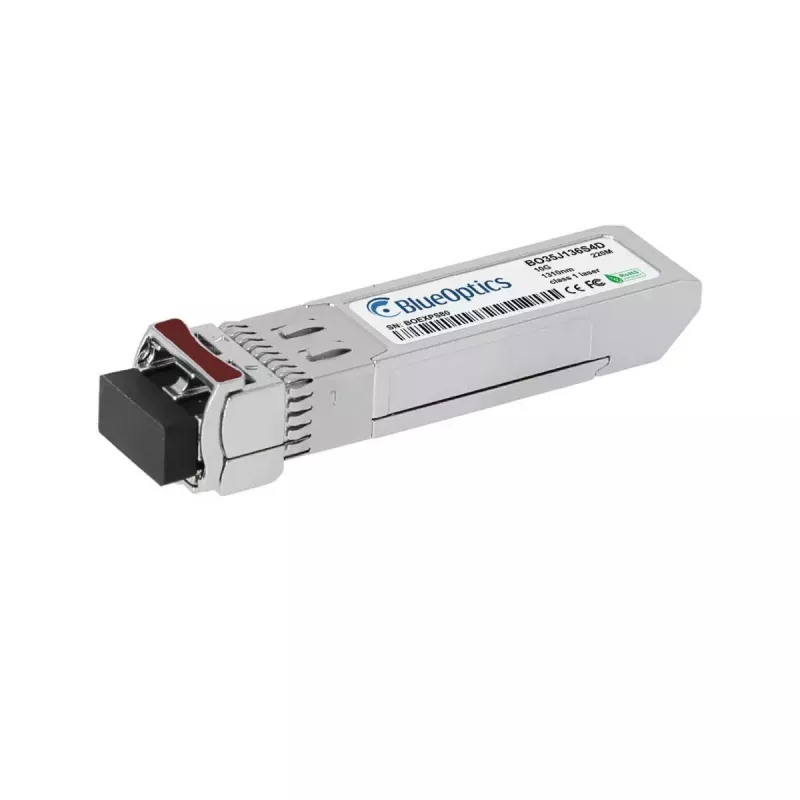

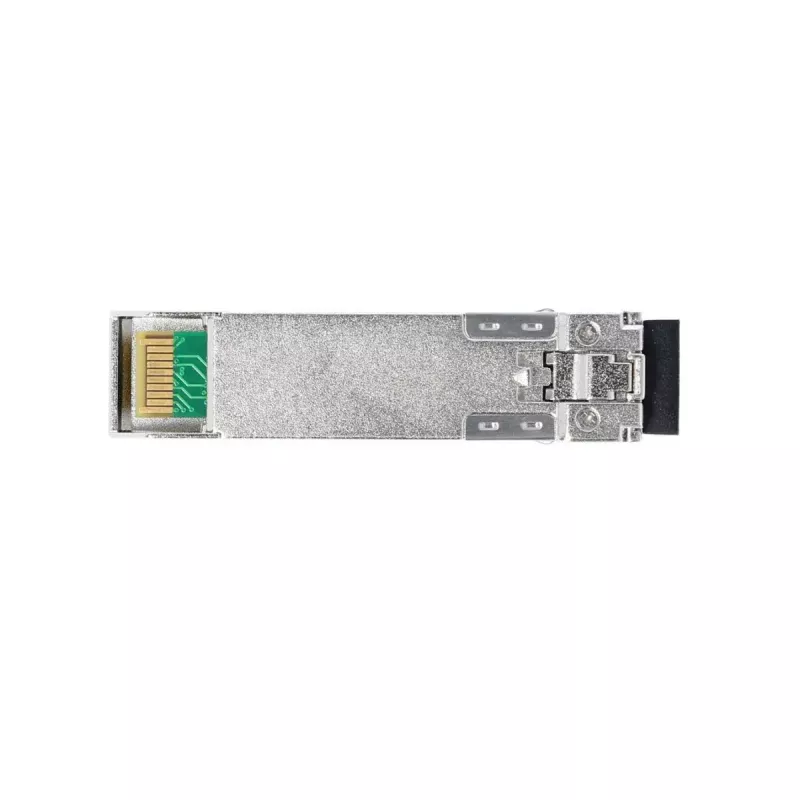

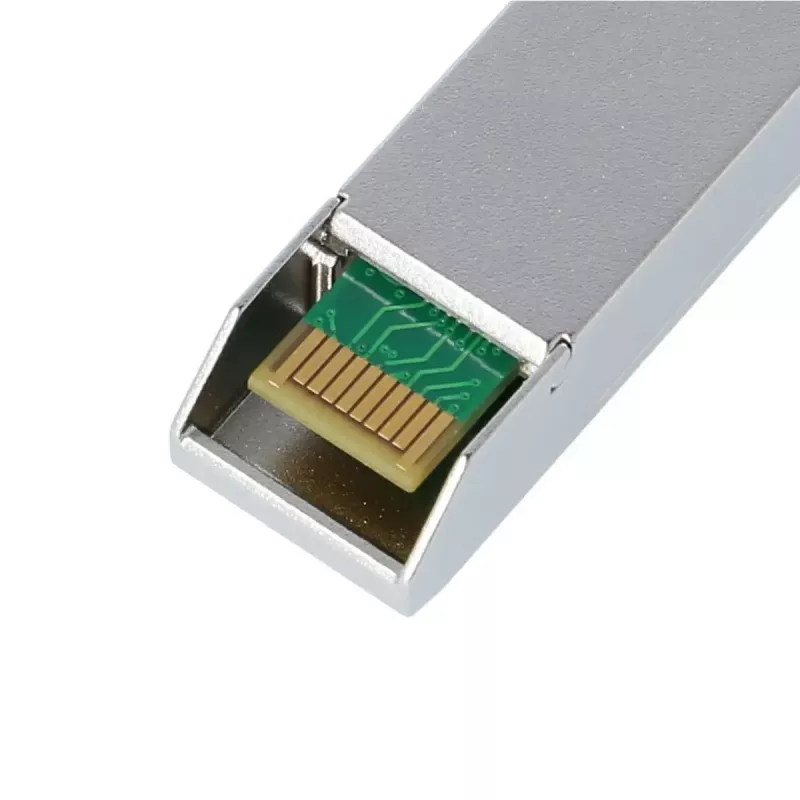

Moduł transceivera światłowodowego BlueOptics AXM763-10000S-BO SFP+ 220 m

BlueOptics AXM763-10000S-BO SFP+ to moduł transceivera światłowodowego 10GBASE-LRM przeznaczony do szybkich optycznych łączy danych przez światłowód wielomodowy. Umieszczony w aluminiowej obudowie i ważący około 20 gramów, ten moduł SFP+ obsługuje odległości transmisji do 220 metrów i wykorzystuje złącze duplex LC. Wykorzystuje parę nadajnika i odbiornika 1310 nm odpowiednią do zastosowań Ethernet i Fibre Channel over Ethernet przy szybkości transmisji danych do 10 Gb/s i jest zgodny z wytycznymi interoperacyjności MSA.

Zalety

Moduł oferuje kompaktową obudowę SFP+ kompatybilną ze sprzętem obsługującym transceivery 10GBASE-LRM SFP+, umożliwiając prostą instalację typu hot-plug. Aluminiowa obudowa zapewnia wytrzymałość mechaniczną i odprowadzanie ciepła przy jednoczesnym zachowaniu niskiej wagi. transceiver obsługuje diagnostykę cyfrową (DDM/DOM) zgodną z SFF-8472 do monitorowania w czasie rzeczywistym napięcia zasilania, prądu polaryzacji lasera, optycznej mocy wyjściowej/wejściowej i temperatury w urządzeniach obsługujących te funkcje. Zaprojektowany i przetestowany pod kątem interoperacyjności, moduł wykorzystuje komponenty wybrane tak, aby spełniały branżowe standardy MSA i nadaje się jako funkcjonalny odpowiednik popularnych modułów 10G LRM.

Zastosowanie

Kluczowe dane techniczne

Sposób użycia

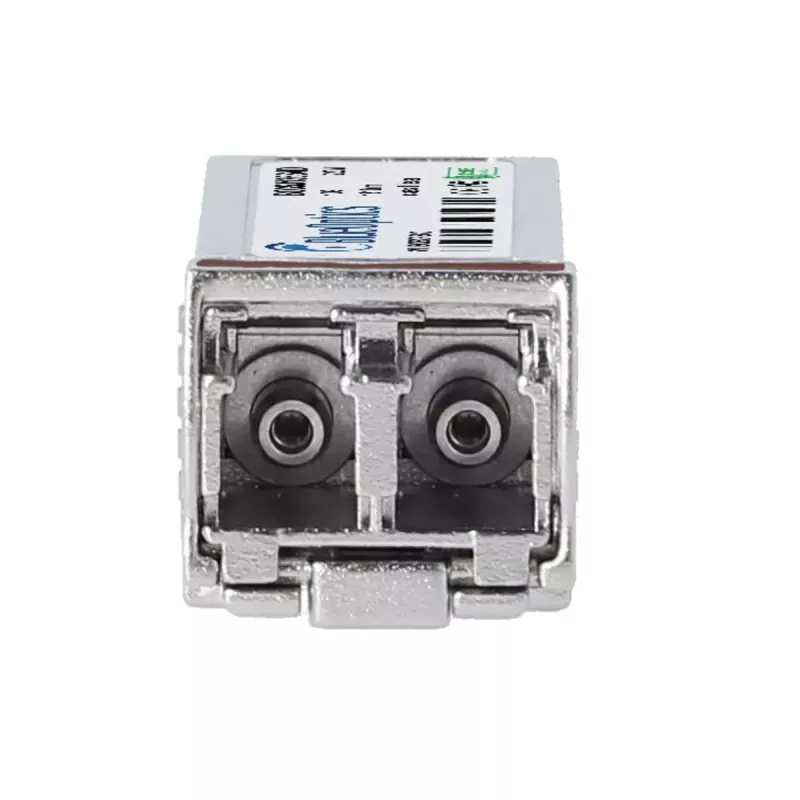

Zainstaluj BlueOptics AXM763-10000S-BO w porcie SFP+ kompatybilnego przełącznika, routera lub urządzenia pamięci masowej, gdy host jest włączony lub wyłączony, zgodnie z instrukcją sprzętu. Podłącz wielomodowe kable krosowe światłowodowe duplex LC do portów LC modułu, upewniając się o prawidłowej polaryzacji i zgodności typu podłączonego światłowodu ze standardem transceivera (10GBASE-LRM). Skonfiguruj interfejsy sieciowe urządzenia hosta zgodnie z wymaganiami środowiska. Jeśli host obsługuje DDM/DOM, włącz monitorowanie za pośrednictwem interfejsu zarządzania urządzeniem, aby wyświetlić parametry diagnostyczne łącza optycznego w czasie rzeczywistym.

Zalecenia

Używaj wysokiej jakości wielomodowych kabli krosowych LC i utrzymuj czyste powierzchnie czołowe włókien, aby osiągnąć maksymalny zasięg i jakość sygnału. Sprawdź, czy docelowy sprzęt wyraźnie obsługuje moduły 10GBASE-LRM SFP+ i DDM/DOM, jeśli diagnostyka jest wymagana. W celu niezawodnej długotrwałej pracy należy pracować w zakresie temperatur i mocy określonych przez urządzenie hosta oraz przeprowadzać okresowe przeglądy optyczne i czyszczenie.
