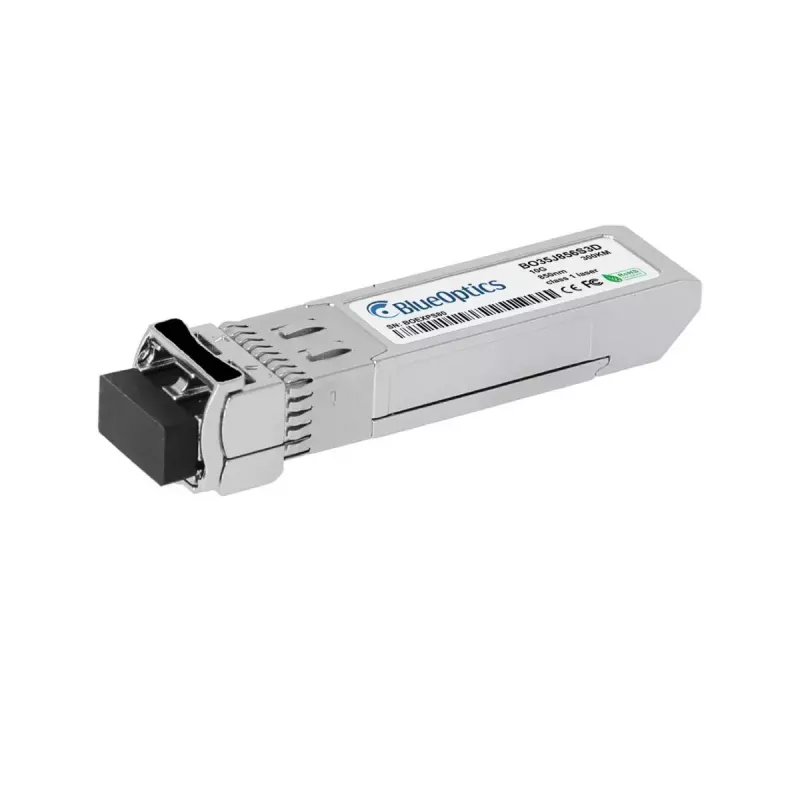

Moduł transceivera światłowodowego BlueOptics HN12K-BO SFP+ 300m Aluminium

BlueOptics HN12K-BO SFP+ 300m Aluminium to moduł transceivera światłowodowego zaprojektowany do krótkodystansowych łączy 10 Gigabit Ethernet i kompatybilnych szybkich łączy optycznych. Zamknięty w aluminiowej obudowie i ważący około 20 g, moduł wykorzystuje interfejs SFP+ i złącze duplex LC do nadawania i odbierania sygnałów optycznych przez światłowód wielomodowy przy długości fali 850 nm, obsługując odległości do 300 metrów. Moduł jest zgodny z formatem SFP+ zgodnym z MSA i obsługuje powszechne protokoły, takie jak Ethernet i Fibre Channel over Ethernet, co umożliwia integrację ze sprzętem sieciowym akceptującym optykę SFP+ 10GBASE-SR.

Zalety

Aluminiowa obudowa modułu zapewnia mechaniczną stabilność i pomaga w odprowadzaniu ciepła, zachowując jednocześnie kompaktowy profil SFP+. Zgodność z szeroko stosowaną specyfikacją 10GBASE-SR oraz zakończeniem duplex LC sprawia, że transceiver nadaje się do wymiany typu plug-and-play w systemach obsługujących oryginalną optykę 10G SR. Zbudowany zgodnie ze standardami MSA, transceiver obsługuje cyfrowe monitorowanie diagnostyczne (DDM/DOM), jeśli sprzęt hosta zapewnia takie wsparcie, umożliwiając zdalne monitorowanie parametrów, takich jak moc optyczna i temperatura.

Zastosowanie

• Krótkodystansowe łącza Ethernet 10 Gb/s przez światłowód wielomodowy (do 300 m)
• Łącza uplink w centrach danych i połączenia między przełącznikami
• Sieci pamięci masowych i aplikacje Fibre Channel over Ethernet
• Sprzęt serwerowy i sieciowy akceptujący moduły SFP+ 10GBASE-SR

Kluczowe dane techniczne

• Format: SFP+
• Długość fali: 850 nm (nadawanie i odbiór)
• Maksymalny zasięg: do 300 metrów przez światłowód wielomodowy

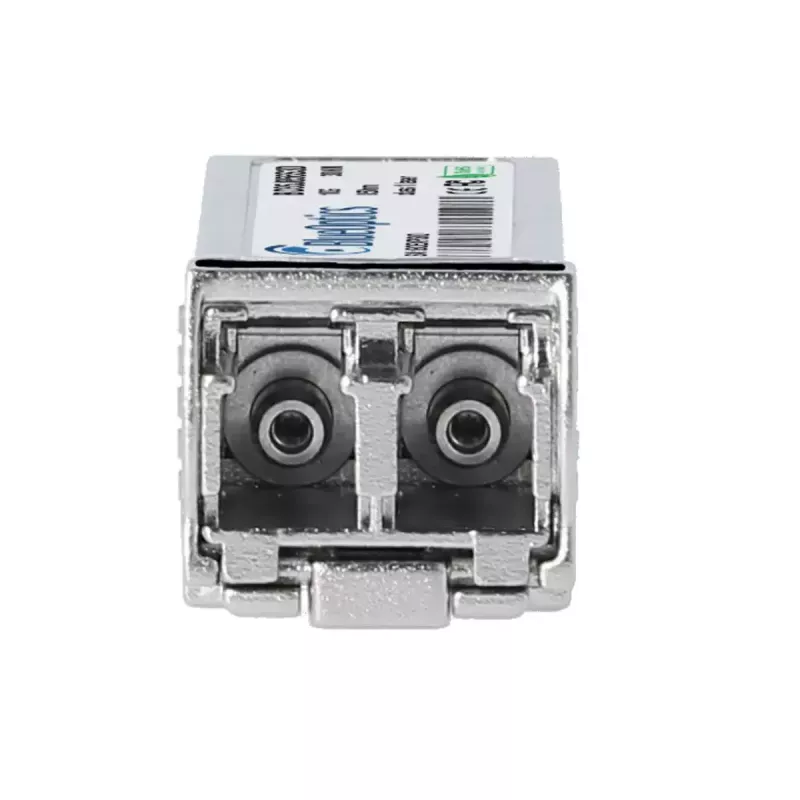

• Typ złącza: LC duplex
• Materiał obudowy: aluminium
• Waga: ok. 0,02 kg
• Obsługiwana przepływność: 10 Gb/s (10GBASE-SR)
• Diagnostyka cyfrowa: obsługa DDM/DOM (jeśli obsługuje sprzęt hosta)

Sposób użycia

Zainstaluj transceiver BlueOptics HN12K-BO SFP+ w wolnym slocie SFP+ kompatybilnego przełącznika, routera, systemu pamięci masowej lub interfejsu sieciowego. Upewnij się, że urządzenie hosta obsługuje optykę 10GBASE-SR i, jeśli wymagane, DDM/DOM. Podłącz kable krosowe światłowodu wielomodowego zakończone złączem duplex LC między transceiverem a zdalnym modułem SFP+ lub panelem krosowym. Przestrzegaj właściwej polaryzacji włókien i unikaj nadmiernego zginania światłowodu. Po włożeniu sprawdź status łącza i wynegocjowaną prędkość w interfejsie zarządzania urządzenia hosta.

Zalecenia

Aby uzyskać optymalną wydajność, używaj okablowania światłowodu wielomodowego i kabli krosowych duplex LC przystosowanych do długości fali 850 nm i wymaganej odległości. Zweryfikuj kompatybilność ze swoją konkretną platformą sprzętową i włącz monitorowanie DDM/DOM w urządzeniach, które je obsługują, aby śledzić stan transceivera. Obchodź się z transceiverem ostrożnie, trzymając zaślepki przeciwpyłowe na miejscu, gdy nie jest podłączony, i przestrzegając środków ostrożności ESD podczas instalacji.
