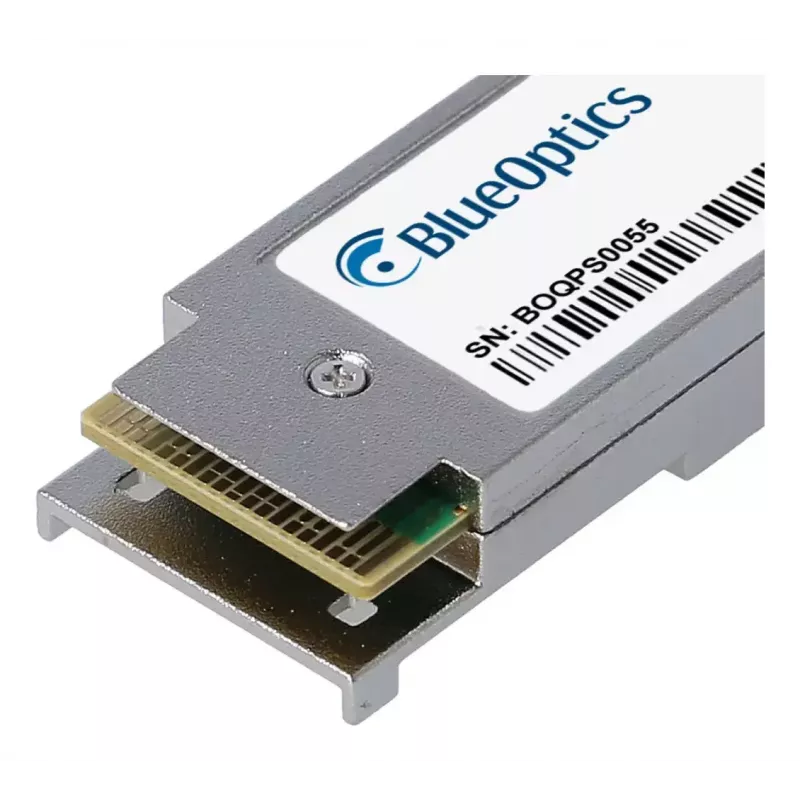

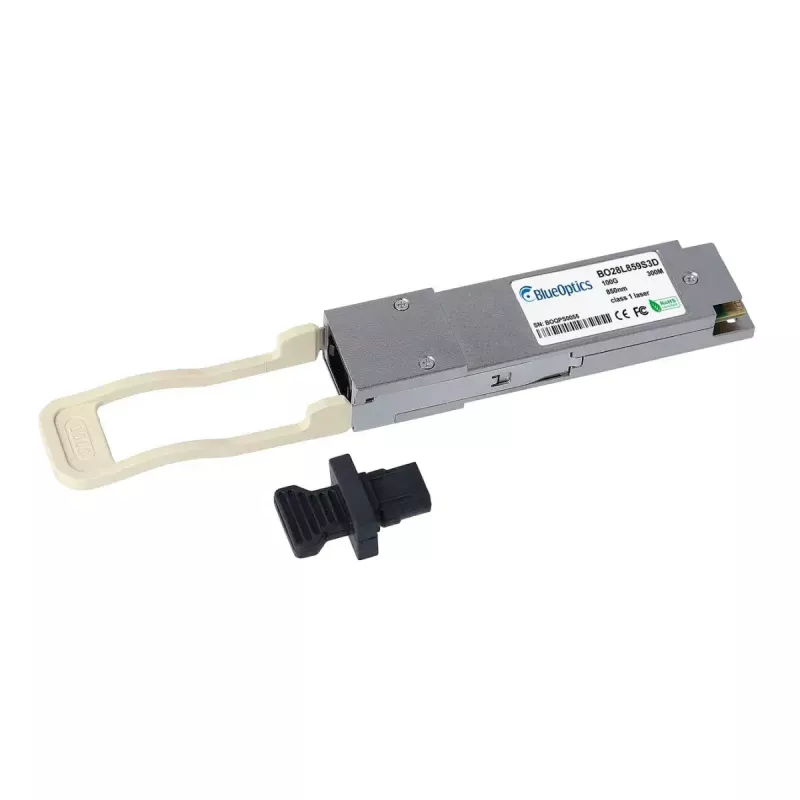

Moduł transceivera światłowodowego BlueOptics JG709A-BO 40000 Mbit/s QSFP

Moduł transceivera światłowodowego BlueOptics JG709A-BO 40000 Mbit/s QSFP został zaprojektowany do szybkich łączy optycznych wielomodowych. Ten kompaktowy, srebrny moduł QSFP obsługuje maksymalną szybkość transmisji danych 40 000 Mbit/s i wykorzystuje złącze MPO/MTP zgodne ze standardami MSA. Wyposażony jest w optykę nadajnika i odbiornika 850 nm do pracy w trybie 40GBASE-ESR4 oraz cyfrowe monitorowanie diagnostyczne (DDM/DOM) umożliwiające monitorowanie w czasie rzeczywistym napięcia, prądu lasera, mocy optycznej i temperatury. Moduł jest zgodny z normami CE, RoHS i FCC i przeznaczony do użytku w szerokiej gamie platform sprzętowych sieci obsługujących interfejsy QSFP 40GBASE-ESR4.

Zalety

BlueOptics JG709A-BO oferuje kompaktowe rozwiązanie 40G QSFP kompatybilne z popularnymi platformami sprzętowymi i wielomodowymi połączeniami MPO/MTP zdefiniowanymi przez MSA. Integruje wysokiej jakości komponenty optyczne i elektroniczne, aby zapewnić wydłużoną żywotność i zmniejszone potrzeby konserwacyjne. Wbudowana diagnostyka cyfrowa umożliwia zdalne monitorowanie kluczowych parametrów pracy, wspierając proste rozwiązywanie problemów i weryfikację łącza. Zgodność modułu z międzynarodowymi standardami zapewnia przewidywalną interoperacyjność w środowiskach wielu dostawców.

Odpowiedni do

• Połączeń switch-switch lub switch-serwer o wysokiej gęstości w centrach danych
• Sieci pamięci masowej (SAN) i łącza agregacyjne
• Krótkodystansowych szkieletowych łączy światłowodowych wielomodowych z użyciem okablowania MPO/MTP
• Środowisk wymagających DDM/DOM do zdalnego monitorowania łącza

Kluczowe specyfikacje

• Typ interfejsu: QSFP (wielomodowy MPO/MTP)
• Szybkość transmisji danych: do 40 000 Mbit/s (40G)
• Długość fali optycznej: nadawanie i odbiór 850 nm (wielomodowa)
• Format: QSFP (quad small form-factor pluggable)
• Kolor: srebrny; waga: około 0,04 kg
• Standardy: praca w trybie 40GBASE-ESR4, MPO/MTP zgodne z MSA
• Monitorowanie: Cyfrowe monitorowanie diagnostyczne (DDM/DOM) zgodnie z SFF-8472

Jak używać

Włóż transceiver QSFP do kompatybilnego gniazda QSFP w przełączniku, routerze lub innym urządzeniu sieciowym, gdy urządzenie hosta jest wyłączone, lub postępuj zgodnie z procedurami hot-swap dostawcy. Podłącz wielomodowe kable krosowe MPO/MTP do modułu, upewniając się, że polaryzacja jest prawidłowa i że typy światłowodów odpowiadają specyfikacji wielomodowej modułu. Zweryfikuj status łącza i, jeśli jest to obsługiwane, uzyskaj dostęp do rejestrów DDM/DOM z urządzenia hosta, aby potwierdzić odczyty napięcia, prądu lasera, mocy optycznej i temperatury. Upewnij się, że sprzęt hosta obsługuje moduły QSFP 40GBASE-ESR4 i okablowanie MPO/MTP w celu prawidłowego działania.

Zalecenia

Używaj wielomodowych kabli krosowych MPO/MTP przystosowanych do dystansów 40GBASE-ESR4 i utrzymuj czyste powierzchnie czołowe złączy. Potwierdź zgodność z docelowym urządzeniem sieciowym i włącz obsługę DDM/DOM na hoście, aby monitorować stan łącza. Przechowuj i obsługuj moduł w warunkach bezpiecznych elektrostatycznie i unikaj naprężeń mechanicznych złącza MPO/MTP, aby zachować długotrwałą wydajność.
