Moduł transceivera światłowodowego BlueOptics MGB-TLB20-BO SFP 20000 m

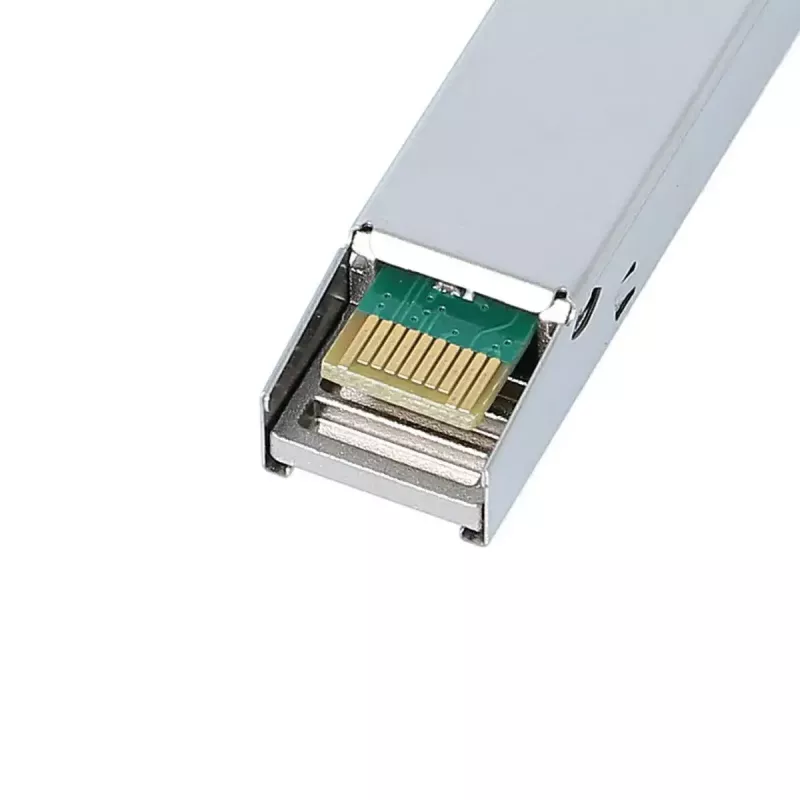

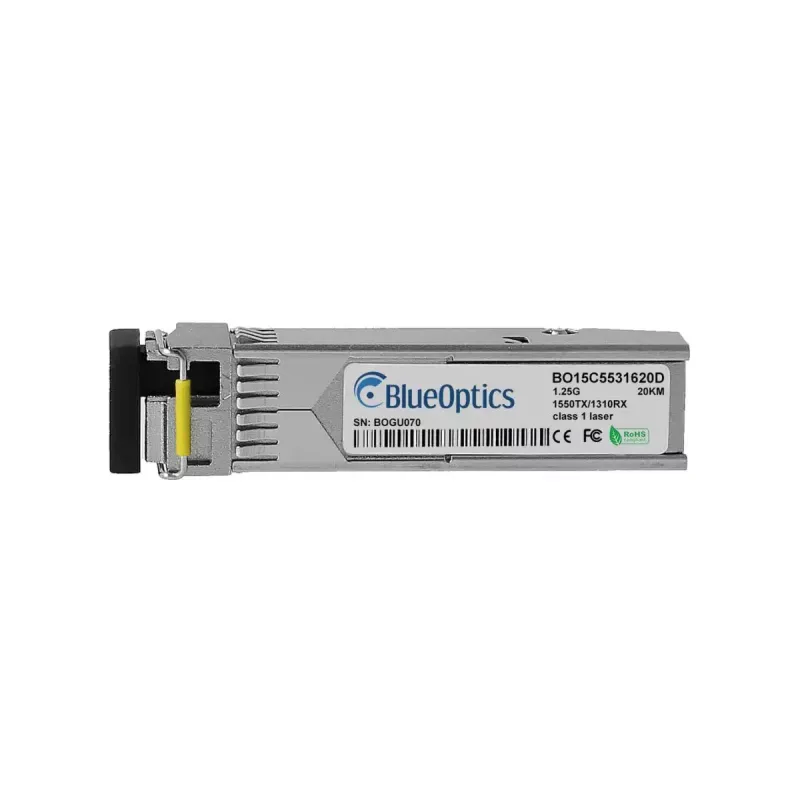

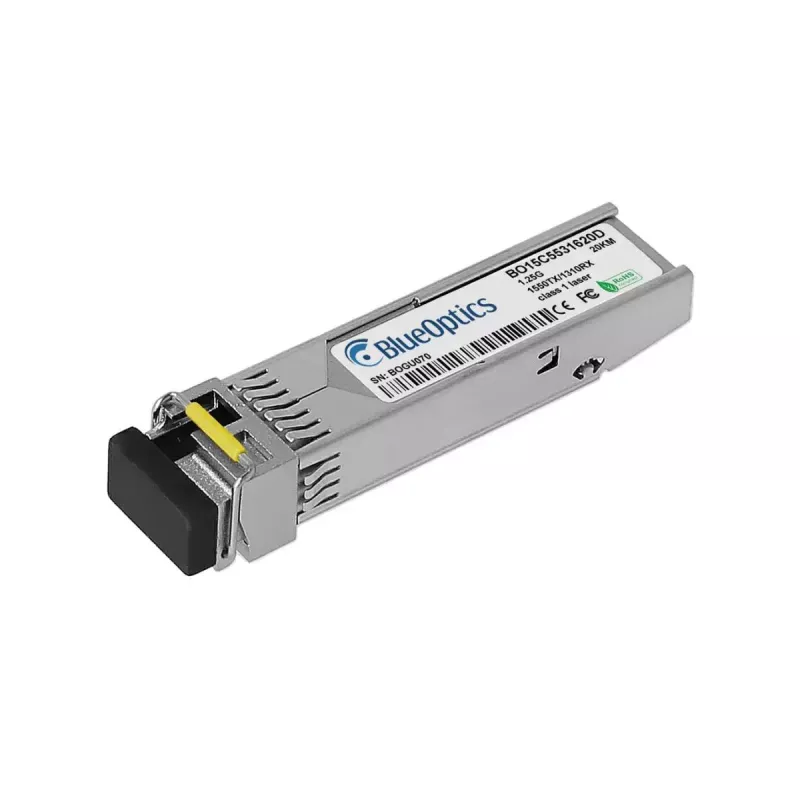

Moduł transceivera światłowodowego BlueOptics MGB-TLB20-BO SFP 20000 m jest przeznaczony do łączy jednomodowych o zasięgu do 20 kilometrów. Umieszczony w aluminiowej obudowie i ważący 20 g, ten moduł SFP obsługuje pracę w trybie 1000BASE-BX-D ze złączem LC simplex oraz oddzielnymi długościami fal nadajnika i odbiornika do dwukierunkowej transmisji pojedynczym włóknem. Moduł jest zgodny z form-factor MSA i specyfikacjami elektrycznymi, co umożliwia prostą integrację z kompatybilnym sprzętem sieciowym.

Zalety

Moduł zapewnia łączność optyczną o dużym zasięgu do 20 000 m, zachowując zgodność z portami SFP zgodnymi z MSA. Jego aluminiowa obudowa zapewnia ochronę mechaniczną i odprowadzanie ciepła w instalacjach rackowych lub terenowych. transceiver nadaje się do zastosowań Gigabit Ethernet, Fibre Channel over Ethernet i SDH/SONET z szybkością do 1,25 Gbps i obsługuje cyfrowe monitorowanie diagnostyczne, jeśli sprzęt hosta implementuje DDM/DOM.

Zastosowanie

• Łącza światłowodowe jednomodowe wymagające łączności na duże odległości (do 20 km)
• Uplinki Gigabit Ethernet między przełącznikami i routerami
• Łączenie sprzętu centrów danych, systemów pamięci masowych i urządzeń telekomunikacyjnych
• Środowiska wymagające złączy LC simplex i dwukierunkowej transmisji pojedynczym włóknem

Kluczowe specyfikacje

• Form factor: SFP (zgodny z MSA)
• Tryb pracy: 1000BASE-BX-D (dwukierunkowa transmisja pojedynczym włóknem)
• Maksymalna odległość łącza: 20 000 m (światłowód jednomodowy)
• Szybkość transmisji danych: do 1,25 Gbps

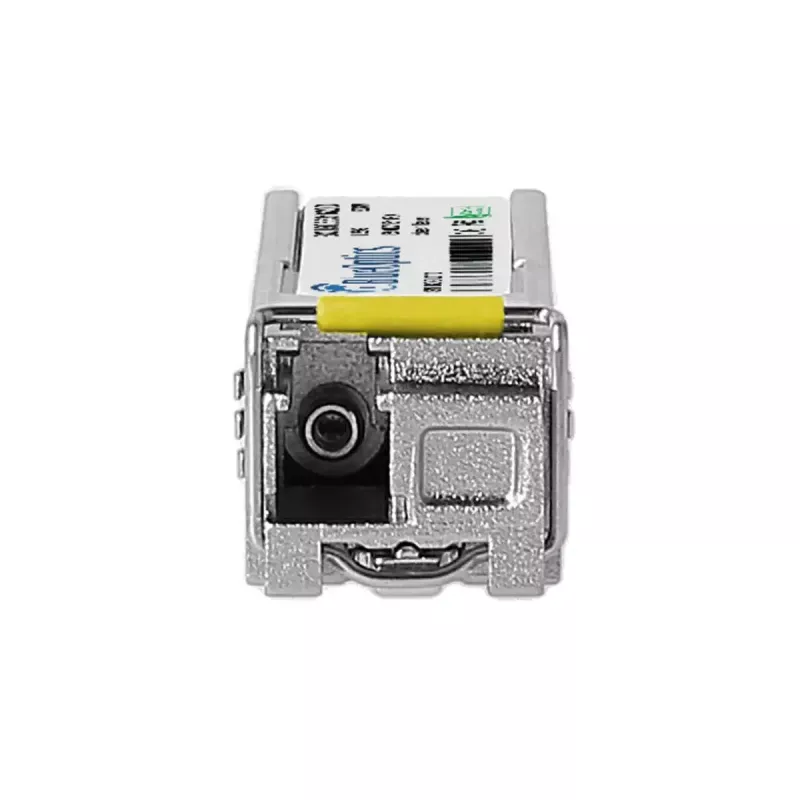

• Złącze: LC simplex
• Długość fali nadajnika: 1310 nm (TX)
• Długość fali odbiornika: 1550 nm (RX)
• Materiał obudowy: aluminium
• Waga: 0,02 kg
• Obsługiwane funkcje: cyfrowe monitorowanie diagnostyczne (jeśli obsługiwane przez host)

Sposób użycia

Włóż moduł BlueOptics MGB-TLB20-BO do wolnego gniazda SFP kompatybilnego przełącznika, routera lub innego urządzenia sieciowego przy wyłączonym zasilaniu lub zgodnie z wytycznymi producenta dotyczącymi wymiany podczas pracy. Podłącz odpowiedni kabel krosowy lub panel krosowy LC simplex, zapewniając właściwą polaryzację dla dwukierunkowej transmisji pojedynczym włóknem. Zweryfikuj stan łącza i rozpoznanie modułu w interfejsie urządzenia hosta; włącz monitorowanie DDM/DOM, jeśli platforma obsługuje tę funkcję. Podczas obsługi modułu przestrzegaj standardowych środków ostrożności ESD i przechowuj zatyczki przeciwpyłowe na złączach optycznych do momentu podłączenia.

Zalecenia

Aby uzyskać optymalną wydajność, używaj światłowodu jednomodowego przeznaczonego do łączy o dużym zasięgu oraz wysokiej jakości kabli krosowych LC simplex. Przed wdrożeniem sprawdź kompatybilność hosta z trybem 1000BASE-BX-D i obsługą DDM. Regularnie sprawdzaj i czyść złącza, aby utrzymać jakość sygnału i uniknąć utraty mocy optycznej.
