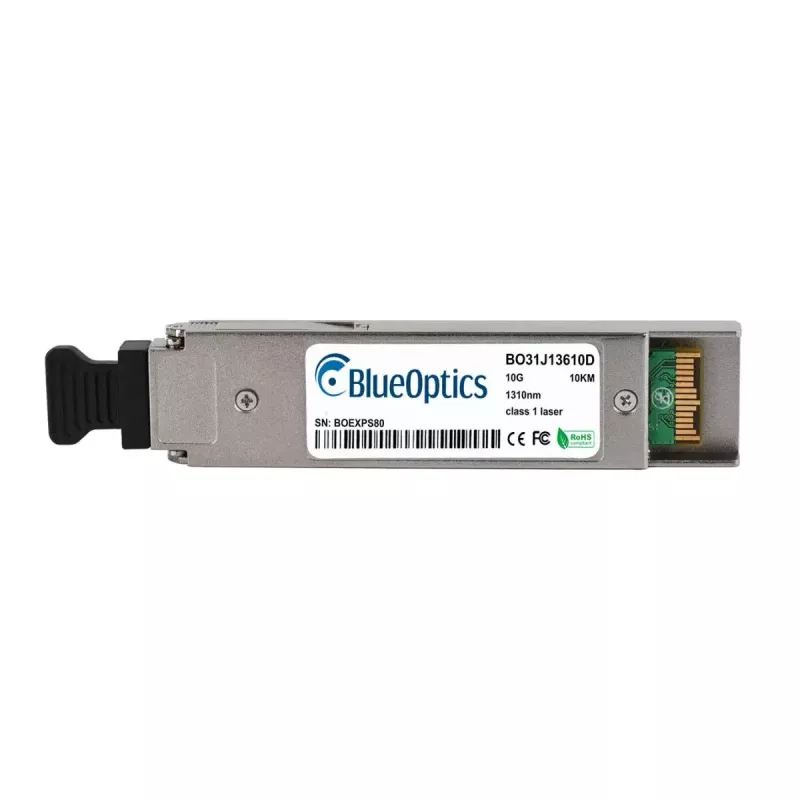

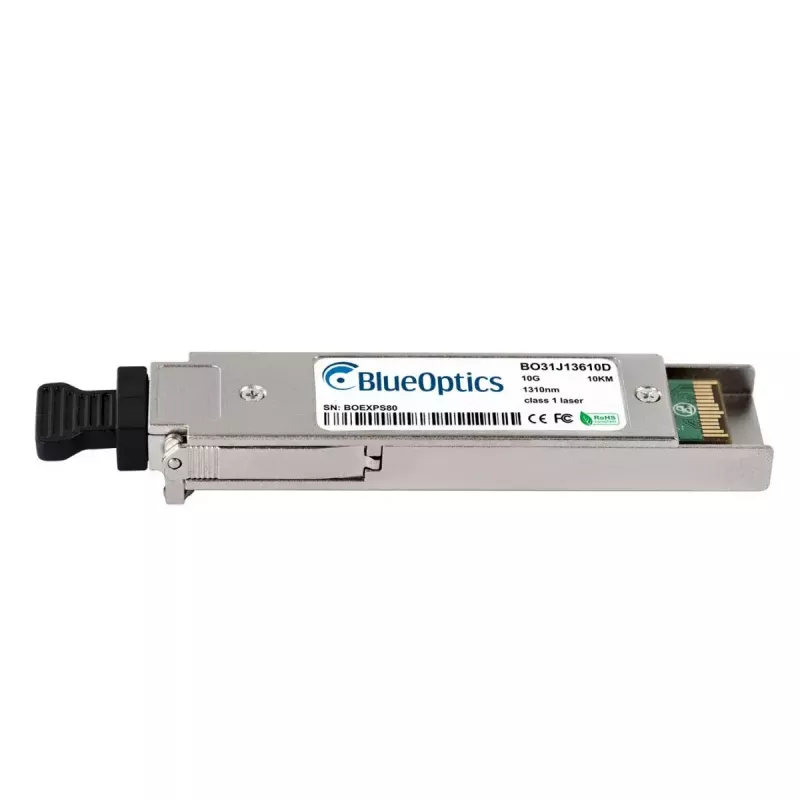

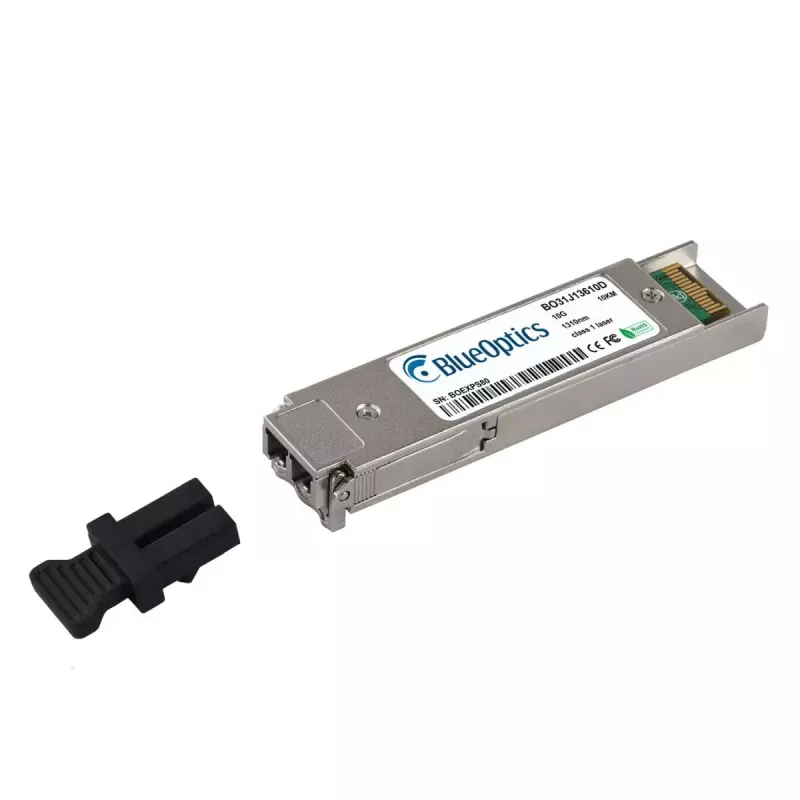

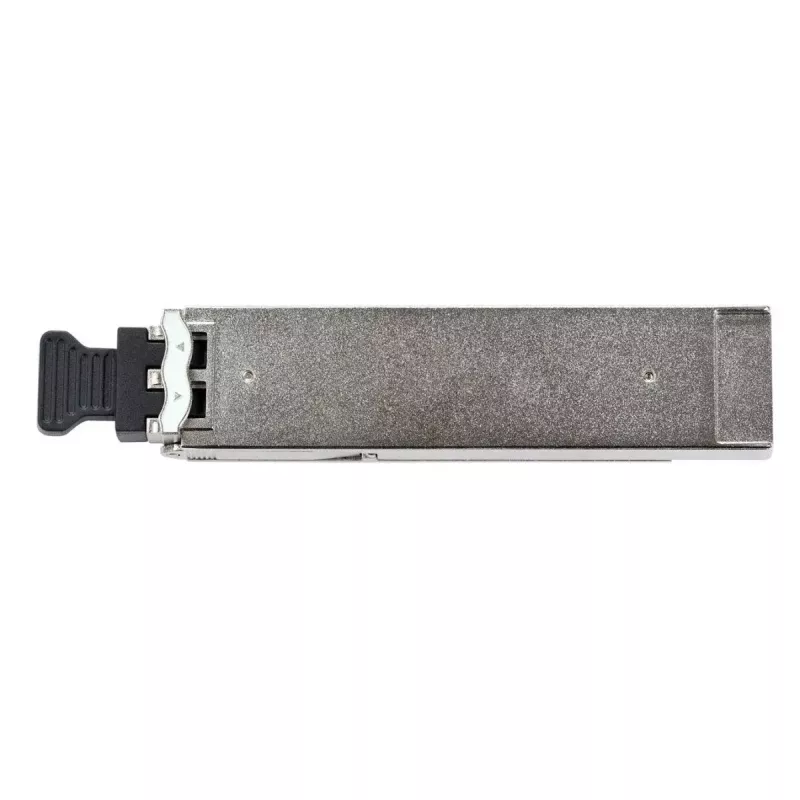

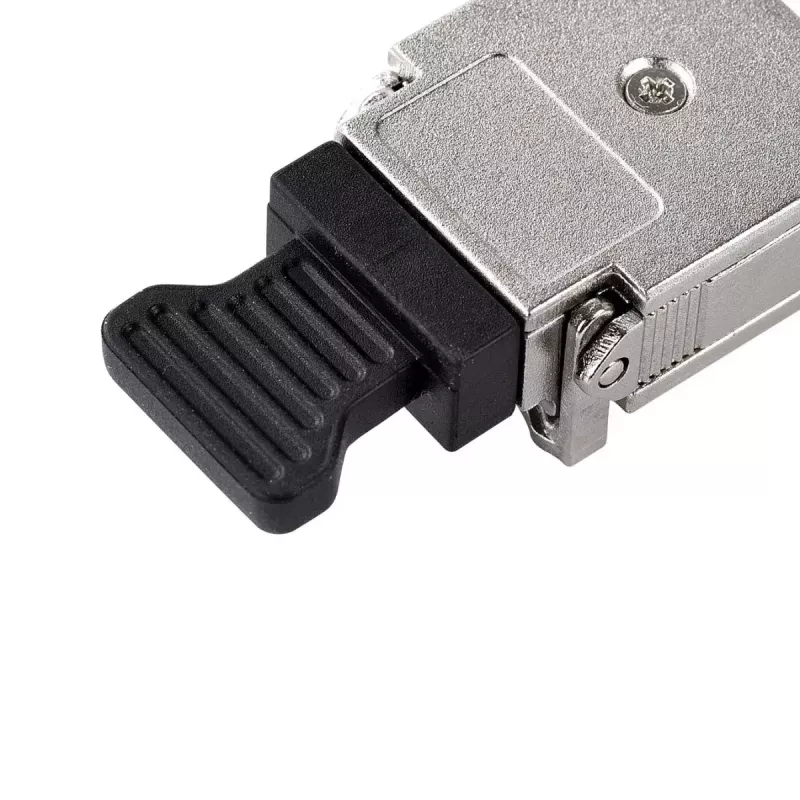

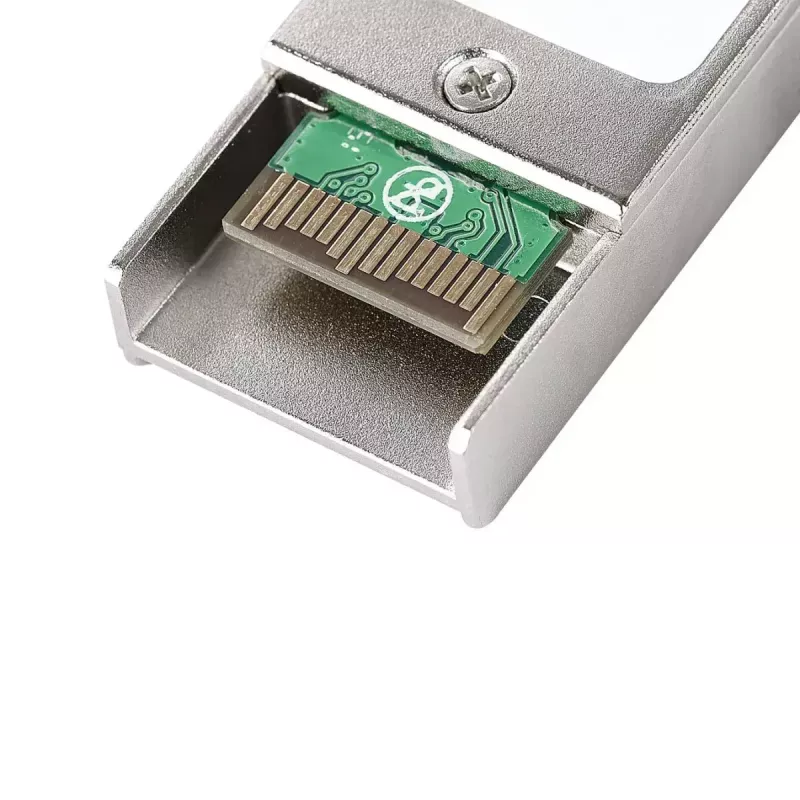

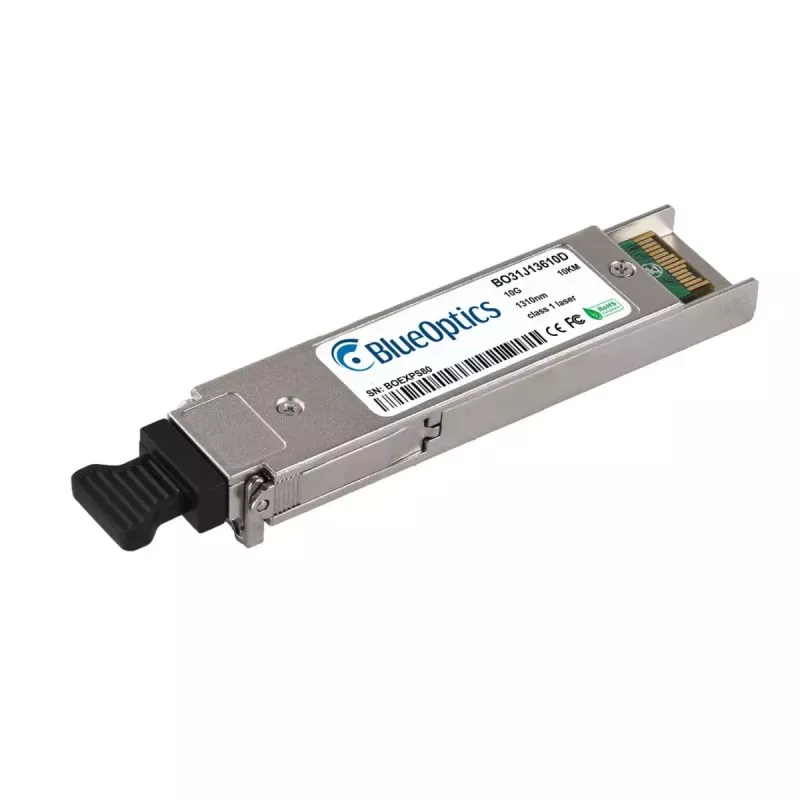

Moduł transceivera światłowodowego BlueOptics SU69BA-BO XFP 10000 m

BlueOptics SU69BA-BO XFP 10000 m to światłowodowy moduł transceivera XFP zaprojektowany do 10-gigabitowych łączy optycznych po światłowodzie jednomodowym na odległość do 10 000 metrów. Obudowa aluminiowa o masie około 20 g, moduł ten spełnia mechaniczne i elektryczne standardy MSA XFP oraz zapewnia łączność przez złącze duplex LC do jednoczesnego nadawania i odbioru na oddzielnych włóknach. Realizuje sygnalizację 10GBASE‑LR z długościami fal nadajnika i odbiornika 1310 nm oraz obsługuje popularne protokoły szybkiej transmisji, takie jak Ethernet i Fibre Channel, na kompatybilnych platformach sprzętowych.

Zalety

Moduł łączy kompaktową obudowę aluminiową z lekką konstrukcją, co ułatwia instalację w przełącznikach, routerach i systemach pamięci masowej, zapewniając jednocześnie niezawodność mechaniczną. Komponenty są dobierane tak, aby spełniać standardy kompatybilności MSA i cyfrowego monitorowania diagnostycznego (DDM/DOM), umożliwiając zdalny pomiar napięcia zasilania, prądu polaryzacji lasera, mocy nadawania, mocy odbioru i temperatury. transceiver obsługuje transmisję jednomodową dalekiego zasięgu i nadaje się jako zamienna alternatywa typu drop‑in dla platform akceptujących oryginalną obudowę Marconi SU69BA.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż transceiver XFP do zgodnego portu XFP, aż zostanie pewnie osadzony, a następnie zabezpiecz mechanizm blokujący zgodnie z instrukcją urządzenia hosta. Podłącz światłowodowe kable krosowe jednomodowe LC duplex, zwracając uwagę na prawidłową orientację Tx/Rx. Sprawdź status łącza i prędkość na urządzeniu hosta. Jeśli wymagane jest monitorowanie diagnostyczne, włącz funkcję DDM/DOM na kompatybilnym sprzęcie, aby wyświetlić parametry w czasie rzeczywistym, takie jak napięcie zasilania, prąd polaryzacji lasera i poziomy mocy optycznej. Postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi obsługi podczas pracy (hot‑plug) i ostrożności antystatycznych.

Zalecenia

Używaj wysokiej jakości jednomodowych kabli krosowych i przestrzegaj prawidłowego ustawienia Tx/Rx, aby uzyskać optymalny zasięg. Upewnij się, że oprogramowanie sprzętowe urządzenia hosta obsługuje moduły XFP innych firm i funkcję DDM/DOM, jeśli potrzebna jest diagnostyka. Unikaj zginania światłowodu poza zalecane promienie i używaj transceivera w określonych granicach temperatury i mocy, aby zapewnić niezawodną, długoterminową wydajność.
