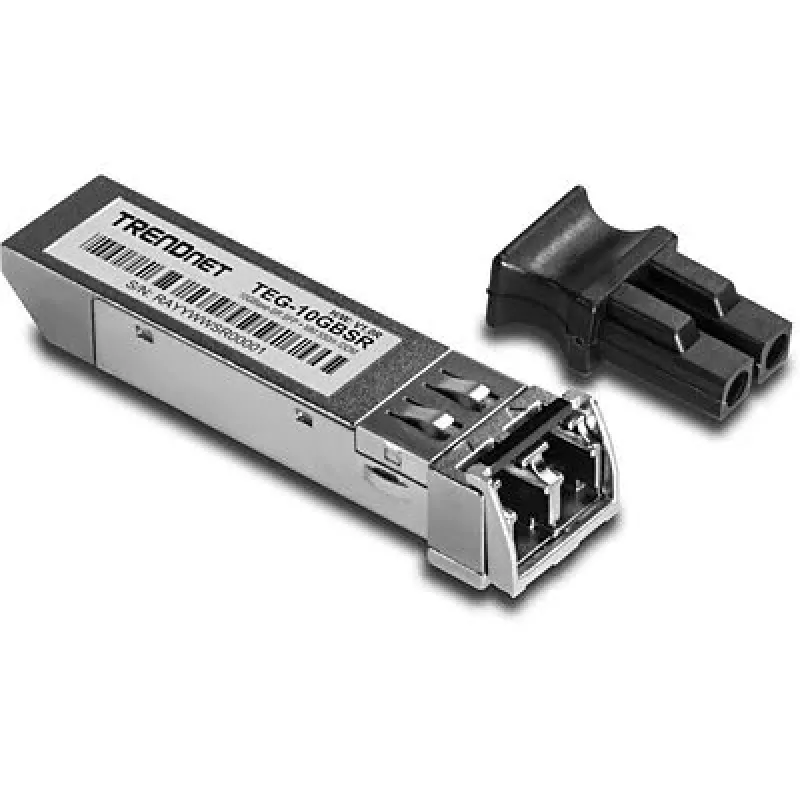

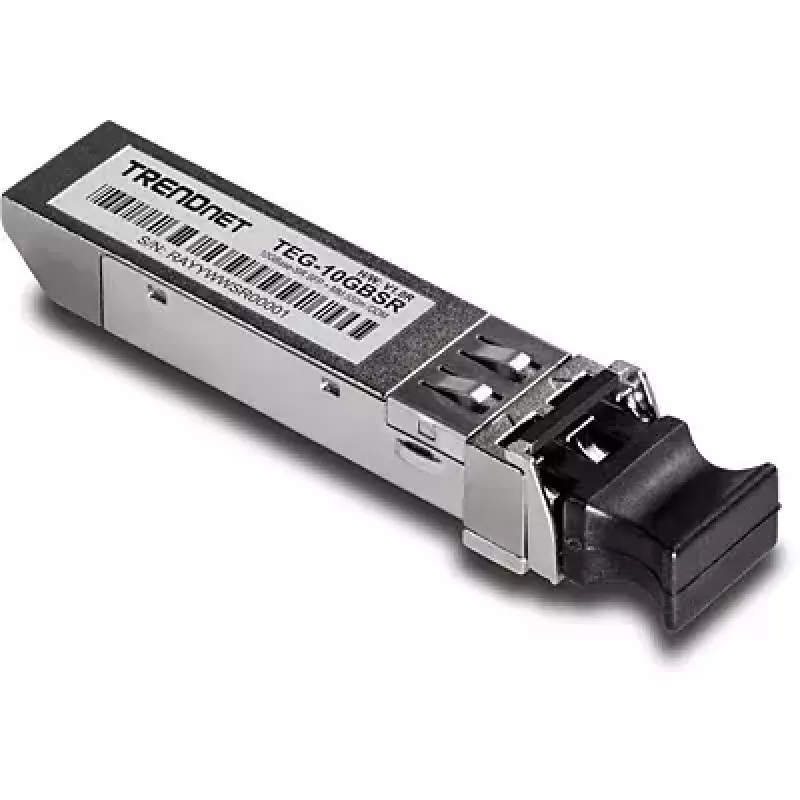

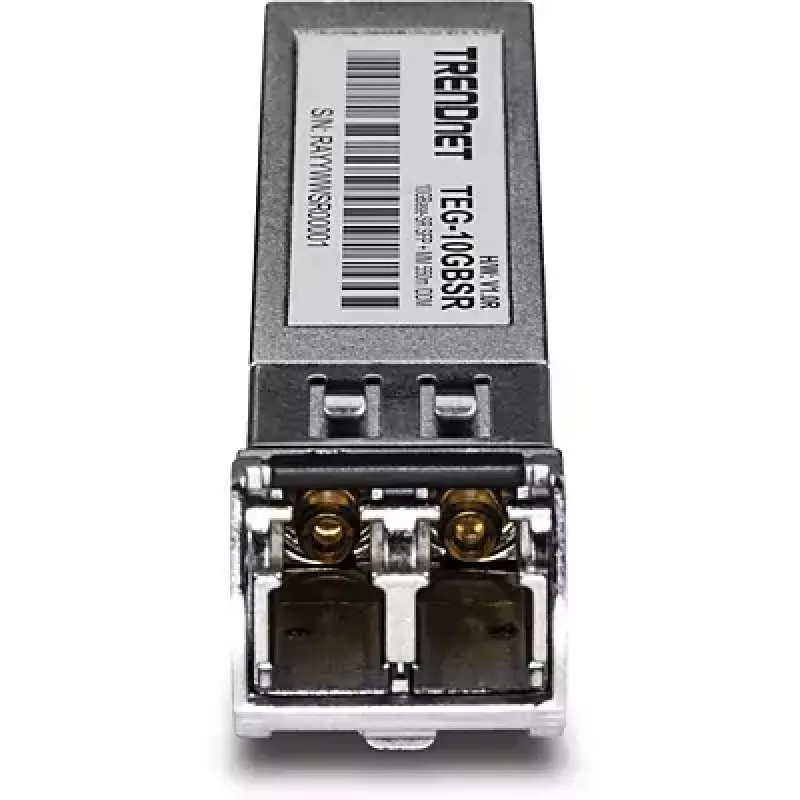

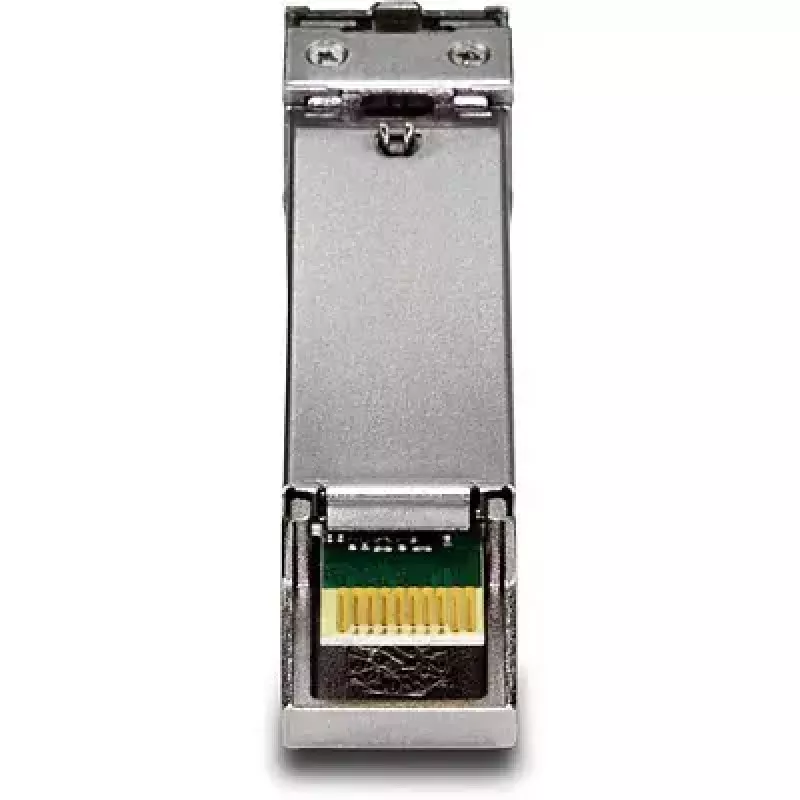

Moduł transceivera światłowodowego Trendnet TEG-10GBSR

Trendnet TEG-10GBSR to moduł transceivera światłowodowego wielomodowego 10GBASE-SR SFP+ z obsługą hot-plug, zaprojektowany do gniazd SFP+ zgodnych z MSA. Działając na długości fali 850 nm, moduł obsługuje przepustowość do 10.5 Gbps i łącza światłowodowe do 550 metrów przy użyciu złącza duplex LC. Zapewnia cyfrowe monitorowanie diagnostyczne (DDM) w celu raportowania kluczowych parametrów, takich jak moc nadawania/odbioru, temperatura i napięcie zasilania. transceiver wykorzystuje pojedyncze zasilanie 3.3 V i jest przystosowany do pracy w zakresie od 0 do 70 °C.

Zalety

TEG-10GBSR oferuje wygodę hot-plug dla łatwej instalacji i wymiany bez wyłączania sprzętu. Jego wielomodowa konstrukcja 850 nm obsługuje połączenia 10 Gbps na krótkie odległości do 550 m, zachowując przy tym niskie zużycie energii i kompaktowe wymiary. Zintegrowane DDM umożliwia zdalne monitorowanie parametrów optycznych i elektrycznych w celu niezawodnego zarządzania siecią.

Zastosowanie

• Łącza zwrotne 10 Gbps i połączenia serwerowe w centrach danych
• Krótkodystansowe łącza światłowodowe wielomodowe w szkieletach kampusowych i budynkowych
• Porty SFP+ zgodne z MSA w przełącznikach, routerach i kartach sieciowych

Kluczowe specyfikacje

• Format: SFP+ (hot-pluggable)
• Standard: 10GBASE-SR, zgodny z SFF-8431/8432/8472, FC-PI-4, 10G FC, IEEE 802.3ae
• Długość fali: 850 nm (wielomodowy)
• Maksymalna szybkość transmisji danych: do 10.5 Gbps (moduł obsługuje pracę 10G; dane produktu podają 10000 Mbit/s)
• Maksymalna odległość: do 550 m (wielomodowy)
• Typ złącza: LC duplex
• Diagnostyka: Cyfrowe monitorowanie diagnostyczne (DDM)
• Zasilanie: pojedyncze 3.3 V
• Temperatura pracy: 0 do 70 °C
• Wymiary (S×G×W): 14.8 × 56.5 × 11.8 mm
• Waga: 0.022 kg

Sposób użycia

Upewnij się, że urządzenie hosta posiada gniazdo SFP+ zgodne z MSA i obsługuje transceivery 10GBASE-SR. Przy włączonym lub wyłączonym urządzeniu (hot-pluggable), dopasuj złącze LC i włóż transceiver do gniazda, aż zatrzaśnie się na swoim miejscu. Podłącz światłowód wielomodowy za pomocą kabli krosowych LC duplex do portów transceivera. Sprawdź stan łącza na hoście i użyj raportowania DDM poprzez interfejs zarządzania hosta, aby sprawdzić moc nadawania/odbioru, temperaturę i napięcie.

Zalecenia

Używaj światłowodu wielomodowego OM3/OM4 dla niezawodnych połączeń 10 Gbps do określonej odległości 550 m; unikaj zginania światłowodu poza granice promienia gięcia określone przez producenta i chroń złącza przed kurzem. Potwierdź kompatybilność z dostawcą przełącznika lub karty sieciowej, jeśli host wymusza kontrole transceiverów specyficzne dla dostawcy.
