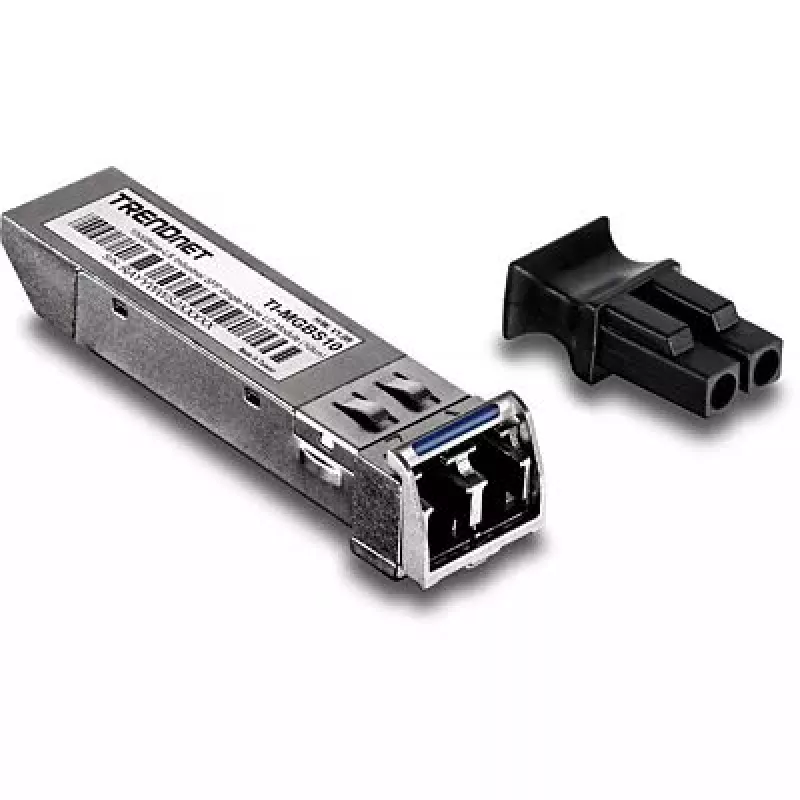

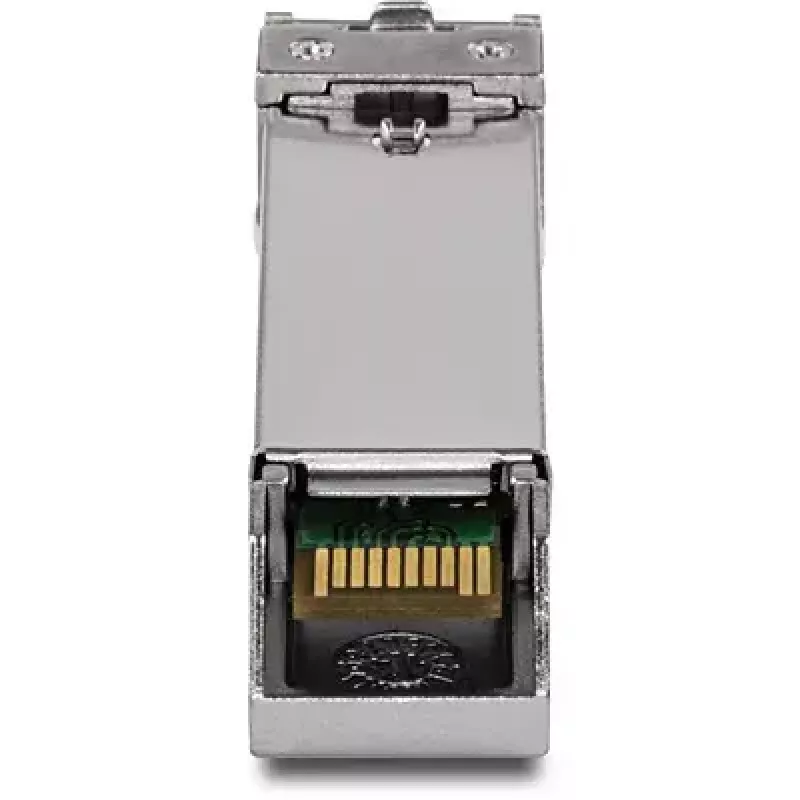

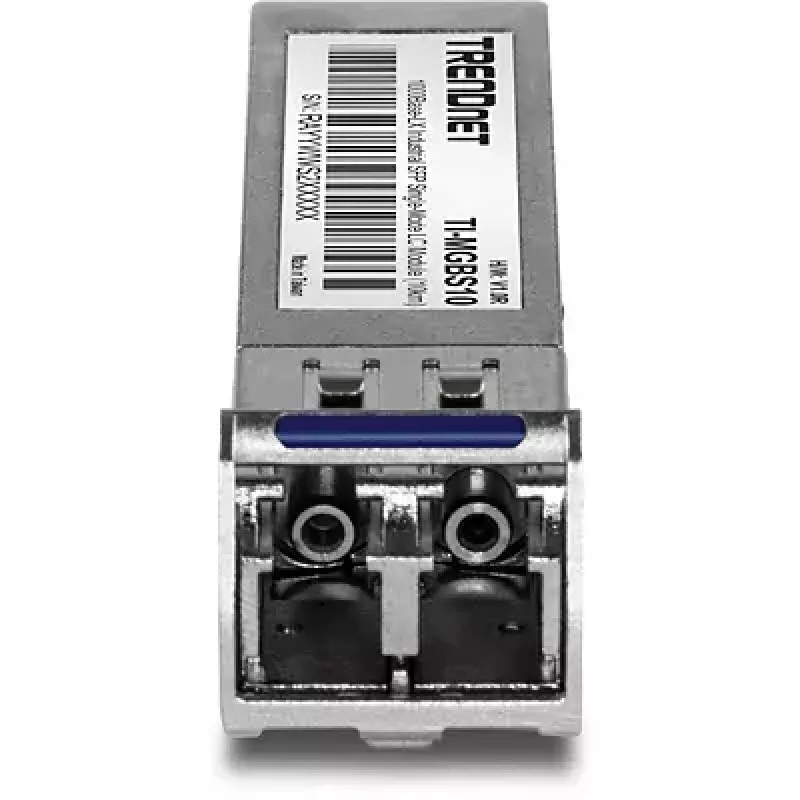

Moduł transceivera światłowodowego Trendnet TI-MGBS10

Trendnet TI-MGBS10 to przemysłowy moduł transceivera SFP 1000Base-LX jednomodowy przeznaczony do stosowania w przemysłowych urządzeniach sieciowych. Pasuje do standardowych gniazd SFP w przełącznikach przemysłowych i konwerterach światłowodowych, wykorzystuje złącze Duplex LC i obsługuje gigabitowe łącza światłowodowe jednomodowe na odległość do 10 kilometrów. Kompaktowa metalowa obudowa oraz zgodność z normami MSA, FCC i CE zapewniają niezawodną fizyczną kompatybilność i zgodność z przepisami, a typowe zużycie energii wynosi około 1 W.

Zalety

TI-MGBS10 zapewnia stabilną gigabitową łączność jednomodową na duże odległości przy niskim zużyciu energii i niewielkiej metalowej obudowie odpowiedniej do ograniczonych przestrzeni. Kompatybilność ze standardowymi interfejsami SFP i złączami Duplex LC upraszcza instalację w szerokiej gamie przemysłowych urządzeń sieciowych. Moduł jest przystosowany do pracy w przemysłowych zakresach temperatur i spełnia powszechne standardy branżowe w zakresie interoperacyjności.

Zastosowanie

• Przełączniki przemysłowe i zarządzalny sprzęt Ethernet
• Konwertery mediów światłowodowych i porty uplink
• Łącza światłowodowe jednomodowe na duże odległości do 10 km
• Środowiska wymagające kompaktowych transceiverów SFP o niskim poborze mocy

Kluczowe specyfikacje

• Model: TI-MGBS10
• Standard: 1000Base-LX (Gigabit Ethernet)
• Interfejs: SFP, złącze Duplex LC
• Maksymalna szybkość transmisji danych: 1250 Mbit/s
• Długość fali: 1310 nm
• Maksymalna odległość łącza: do 10 km
• Typowe zużycie energii: ~1 W
• Obudowa: metalowa; kolor: szary
• Wymiary: 13 × 57 × 8,5 mm
• Waga: 0,019 kg
• Zgodność: MSA, FCC, CE

Instrukcja użytkowania

Włóż moduł TI-MGBS10 do kompatybilnego gniazda SFP w przełączniku przemysłowym, routerze lub konwerterze mediów, aż zaskoczy na swoje miejsce, i zabezpiecz ewentualny mechanizm blokujący. Podłącz jednomodowy kabel światłowodowy Duplex LC do portów LC modułu, zachowując odpowiednią orientację nadawania/odbioru. Skonfiguruj port SFP urządzenia nadrzędnego zgodnie z wymaganiami dla pracy gigabitowej. Włącz urządzenie nadrzędne i sprawdź stan łącza oraz parametry sieciowe za pomocą interfejsu przełącznika lub konwertera.

Zalecenia

Należy używać okablowania światłowodowego jednomodowego dostosowanego do planowanej odległości i upewnić się, że złącza światłowodowe są czyste przed instalacją. Sprawdź, czy urządzenie nadrzędne obsługuje moduły SFP 1000Base-LX i zapoznaj się z dokumentacją urządzenia w celu ustalenia wymaganych ustawień kompatybilności lub uwag dotyczących oprogramowania sprzętowego.
