Moduł typu D 3,5 mm 3-pinowe gniazdo stereo do lutowania DeLOCK 86789

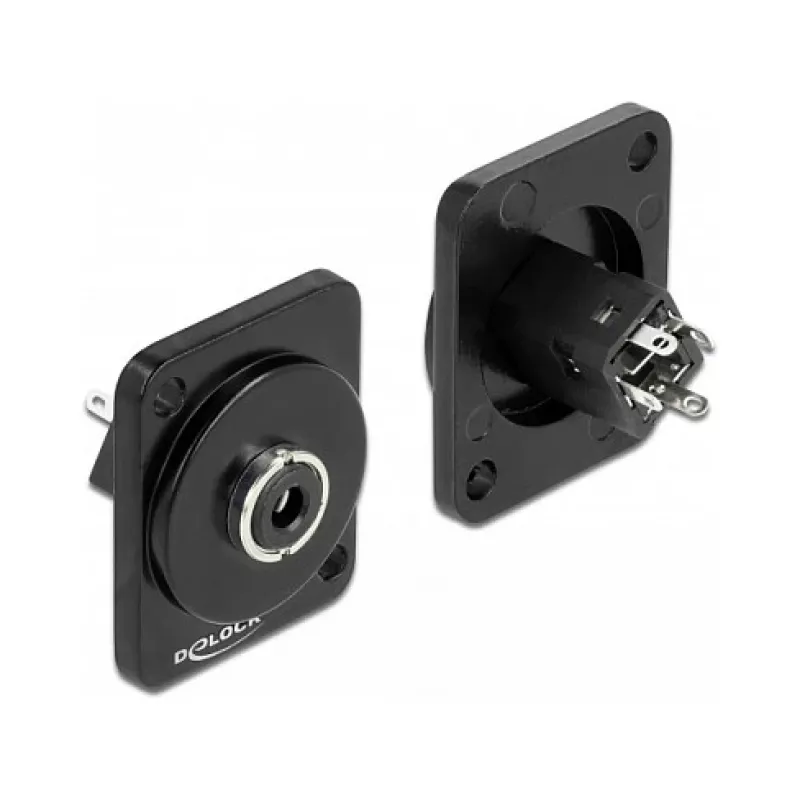

Moduł DeLOCK typu D 3,5 mm 3-pinowe gniazdo stereo to moduł przeznaczony do montażu panelowego w otworach typu D, powszechnie stosowanych dla gniazd XLR. Moduł zapewnia gniazdo żeńskie stereo 3,5 mm z trzema stykami lutowniczymi i czarną obudową. Jego kompaktowe wymiary (szerokość 25,5 mm, głębokość 22,2 mm, wysokość 31,5 mm) oraz opakowanie w woreczku foliowym sprawiają, że nadaje się do niestandardowych zastosowań audio i łatwej integracji z profesjonalnymi systemami audio.

Zalety

Moduł oferuje standardowe złącze stereo 3,5 mm w formacie typu D, umożliwiając montaż urządzeń analogowych w panelach lub obudowach z wycięciami typu D. Styki lutownicze zapewniają bezpieczne, trwałe połączenie przewodowe. Czarna obudowa i kompaktowe wymiary oszczędzają miejsce w szafach rack i panelach, zachowując kompatybilność z istniejącymi otworami w standardzie XLR.

Zastosowanie

• Integracja konsumenckich urządzeń analogowych z profesjonalnymi panelami audio
• Niestandardowe projekty audio i instalacje rackowe DIY
• Wymiana lub modernizacja gniazd panelowych w miejscach, gdzie używane są otwory typu D

Główne specyfikacje

• Typ złącza: 3,5 mm 3-pinowe gniazdo stereo (żeńskie)
• Montaż: moduł typu D do otworów w panelach/obudowach
• Styki: zaciski lutownicze
• Kolor: czarny
• Wymiary (szer.×gł.×wys.): 25,5 mm × 22,2 mm × 31,5 mm
• Marka: DELOCK, MPN: 86789, EAN: 4043619867899

Sposób użycia

Zamocuj moduł w kompatybilnym otworze typu D w panelu lub obudowie, wyrównaj i zabezpiecz zgodnie z metodą montażu obudowy, a następnie przylutuj przewody audio do trzech styków lutowniczych, przestrzegając standardowych praktyk okablowania i bezpieczeństwa. Przed włączeniem systemu audio sprawdź połączenia i ciągłość za pomocą multimetru.

Zalecenia

Używaj odpowiednich narzędzi lutowniczych i odciążek dla podłączonych kabli; unikaj nadmiernego naprężenia mechanicznego połączeń lutowanych. Upewnij się, że wycięcie w panelu odpowiada wymiarom typu D, aby zapobiec poluzowaniu lub niewspółosiowości.
