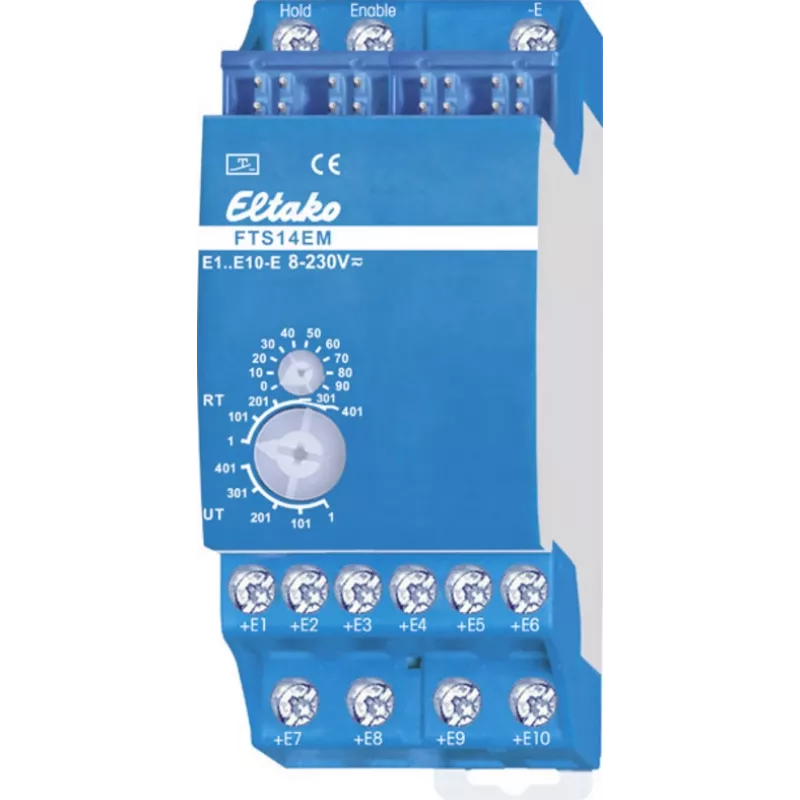

Eltako FTS14EM cyfrowy moduł I/O – 10 kanałów wejściowych, 230 V (30014060)

Moduł we/wy cyfrowy Eltako FTS14EM to moduł wejściowy dla magistrali RS485 Eltako, zapewniający dziesięć wejść sterujących dla uniwersalnych napięć sterujących. Urządzenie modułowe przeznaczone jest do montażu na szynie DIN-EN 60715 TH35, zajmuje 2 moduły (szerokość 36 mm) przy głębokości 58 mm i cechuje się bardzo niską stratą mocy w trybie czuwania wynoszącą 0,1 W. Podłączenie do magistrali RS485 Eltako obejmuje okablowanie krzyżowe magistrali oraz zasilanie poprzez zworkę. Moduł przeznaczony jest do współpracy z FTS14KS lub FAM14 i obsługuje izolowane wejścia sterujące.

Zalety

FTS14EM obsługuje szeroki zakres napięć sterujących (8–230 V UC) na dziesięciu izolowanych galwanicznie wejściach, umożliwiając elastyczną integrację różnych źródeł sygnałów przy jednoczesnym oddzieleniu napięcia zasilającego od wejść. Kompaktowy format dwumodułowy oszczędza miejsce na szynie DIN, a urządzenie charakteryzuje się minimalnym poborem mocy w trybie czuwania. Okablowanie krzyżowe magistrali i konfigurowalne zworką zasilanie upraszczają instalację i okablowanie w systemach magistrali RS485 Eltako.

Zastosowanie

Kluczowe parametry

Sposób użycia

Zamontuj FTS14EM na szynie DIN TH35 i podłącz do magistrali RS485 Eltako za pomocą dostarczonych zacisków; skonfiguruj okablowanie krzyżowe magistrali i zasilanie za pomocą zworki według potrzeb. Podłącz źródła sterujące do dziesięciu wejść, przestrzegając dozwolonego zakresu napięć sterujących (8–230 V UC) oraz określonej polaryzacji dla +E i -E. Używaj modułu razem z odpowiednią jednostką centralną, taką jak FTS14KS lub FAM14, w celu obsługi i integracji z systemem automatyki. Od tygodnia produkcji 44/15 wejścia można ustawiać dla przycisków, styków okiennych/drzwiowych lub czujek ruchu w zależności od potrzeb instalacyjnych.

Zalecenia

Sprawdź kompatybilność z wybraną jednostką centralną (FTS14KS lub FAM14) oraz zweryfikuj okablowanie wejść i ustawienia zworek przed podaniem napięcia. Przestrzegaj odpowiednich norm instalacji elektrycznej i odizoluj zasilanie podczas podłączania przewodów.
