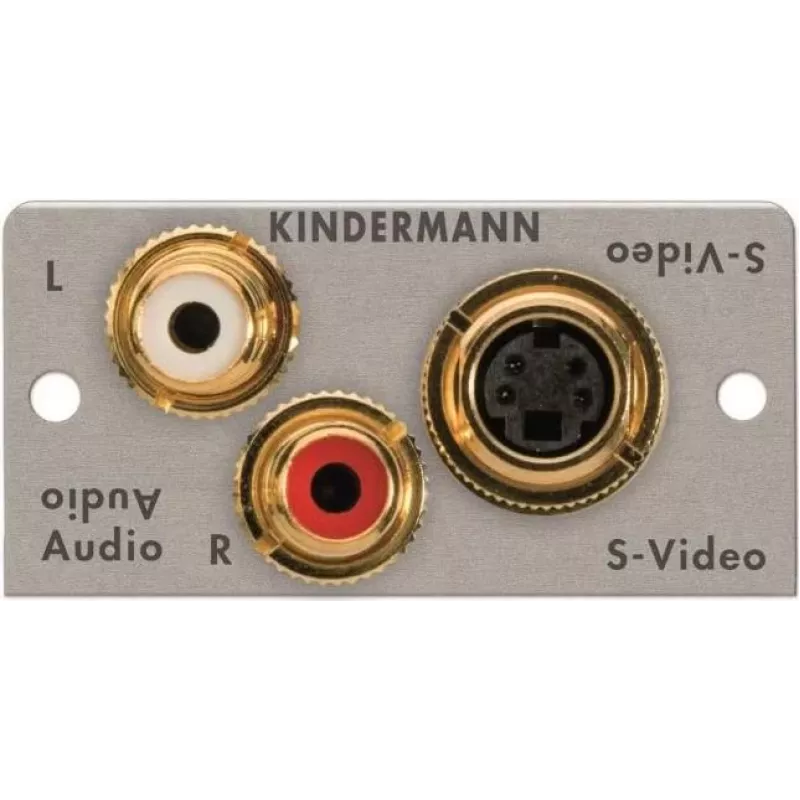

Moduł wpinany Kindermann 7444-531 — 2x RCA i Mini-DIN 4-pin

Moduł wpinany Kindermann 7444-531 integruje dwa porty RCA i jedno złącze Mini-DIN 4-pin w kompaktowym module wpinanym, przeznaczonym do paneli i obudów. Jest on przeznaczony do uporządkowanego prowadzenia kabli i łatwej instalacji w systemach audio/wideo i interfejsach urządzeń, gdzie wymagane są połączenia RCA i Mini-DIN. Kompaktowe wymiary modułu i montaż wpinany pomagają skrócić czas instalacji i ułatwiają dostęp podczas konserwacji lub rekonfiguracji.

Zalety

Ten wpinany moduł łączy wiele typów złączy w jednym, oszczędzającym miejsce elemencie, eliminując potrzebę stosowania oddzielnych płytek i zmniejszając bałagan na panelu. Konstrukcja wpinana umożliwia szybki montaż bez dodatkowych elementów mocujących, a standardowe interfejsy RCA i Mini-DIN zapewniają szeroką kompatybilność z konsumenckim i profesjonalnym sprzętem audio/wideo. Materiały i układ styków dobrano tak, aby zapewnić niezawodne połączenia elektryczne i dostępne okablowanie z tyłu, co ułatwia podłączanie.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Włóż moduł wpinany w odpowiedni otwór w panelu lub płycie czołowej, aż zatrzaśnie się na swoim miejscu, upewniając się, że moduł jest prawidłowo zorientowany, tak aby złącza RCA i Mini-DIN pokrywały się z odpowiednimi otworami zewnętrznymi. Poprowadź kable do tyłu modułu i wykonaj odpowiednie zakończenia lutowane lub zaciskane zgodnie z wymaganiami połączeniowymi podłączonego sprzętu. Po zakończeniu okablowania sprawdź mocowanie mechaniczne i przetestuj każde połączenie pod kątem ciągłości sygnału i prawidłowego przypisania kanałów przed zakończeniem instalacji.

Zalecenia

Używaj ekranowanych kabli RCA do połączeń audio, aby zminimalizować zakłócenia, i postępuj zgodnie z wytycznymi producenta dotyczącymi wyprowadzeń Mini-DIN, aby uniknąć niezgodności sygnałów. Unikaj nadmiernego naprężenia mechanicznego kabli i złączy oraz upewnij się, że grubość panelu i wymiary otworu odpowiadają wymaganiom modułu wpinanego w celu bezpiecznego montażu.
