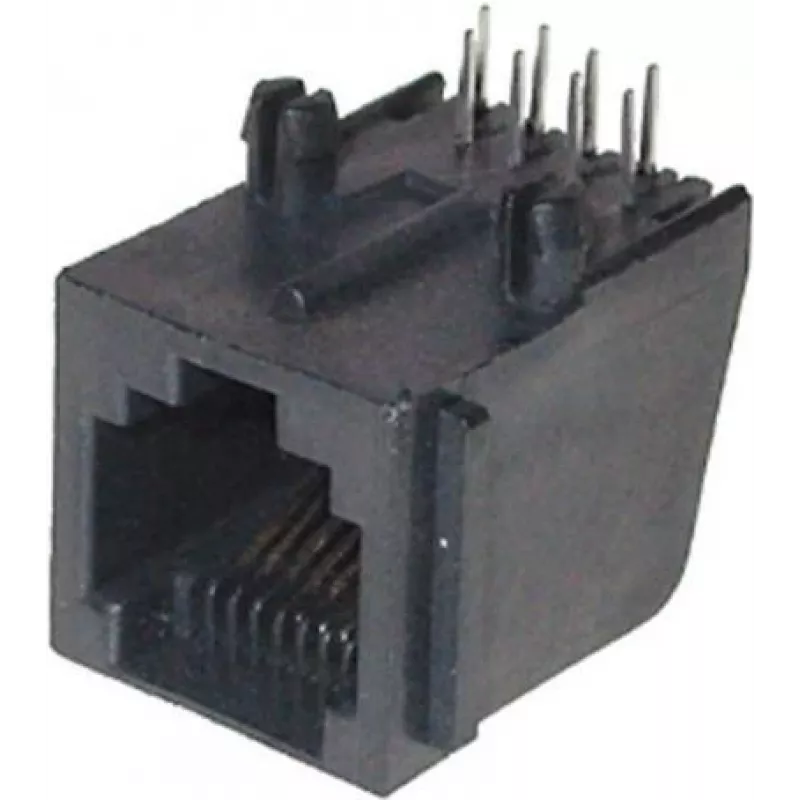

Modular Socket 6/6 ShiverPeaks Unshielded for Print Mounting - ShiverPeaks 79216

Modularne gniazdo 6/6 ShiverPeaks nieekranowane do montażu drukowanego to złącze płytkowe zaprojektowane, aby oferować sześć pozycji z sześcioma stykami w nieekranowanej obudowie. Przeznaczone do montażu na PCB, złącze zapewnia kompaktową modularną łączność tam, gdzie ekranowanie nie jest wymagane, dzięki czemu nadaje się do środowisk o niskim poziomie zakłóceń i zespołów o ograniczonej przestrzeni. Złącze jest kompatybilne ze standardowymi wtykami modułowymi odpowiedniego formatu 6/6 i jest przeznaczone do stosowania w panelach telekomunikacyjnych, instrumentacji i urządzeniach wbudowanych wymagających niezawodnej łączności z obwodami drukowanymi.

Zalety

To nieekranowane gniazdo modułowe zapewnia kompaktową powierzchnię montażową do bezpośredniego montażu na PCB, zachowując jednocześnie prosty układ styków dla sześciu przewodów. Jego nieekranowana konstrukcja zmniejsza rozmiar komponentu i koszt tam, gdzie wymagania dotyczące kompatybilności elektromagnetycznej są minimalne. Złącze jest zoptymalizowane pod kątem integracji na poziomie płytki, umożliwiając niezawodne łączenie z pasującymi wtykami modułowymi i proste lutowanie do płytek drukowanych.

Odpowiednie do

• Paneli krosowych telekomunikacyjnych i modułów dystrybucyjnych
• Przyrządów pomiarowych i sprzętu testowego
• Systemów wbudowanych i płyt sterowania przemysłowego
• Kompaktowej elektroniki użytkowej o niskich wymaganiach EMI

Kluczowe specyfikacje

• Konfiguracja: 6 pozycji, 6 styków (6/6)
• Typ montażu: montaż na PCB / drukowany
• Ekranowanie: nieekranowana obudowa
• Interfejs styków: kompatybilny z wtykami modułowymi (6/6)
• Typowe zastosowania: telekomunikacja, instrumentacja, urządzenia wbudowane

Jak używać

Zainstaluj gniazdo modułowe, wyrównując komponent z polem lutowniczym na PCB i lutując piny przelotowe lub do montażu powierzchniowego zgodnie z projektem płytki. Zapewnij prawidłową orientację, aby powierzchnia styku była dostępna dla wtyku modułowego. Po lutowaniu sprawdź wizualnie połączenia lutowane i przetestuj ciągłość między każdym stykiem a ścieżką na PCB. Łączenie i rozłączanie należy wykonywać poprzez proste wkładanie i wyjmowanie, aby uniknąć naprężeń bocznych na złączach lutowanych.

Zalecenia

Używaj tego nieekranowanego gniazda 6/6 w środowiskach o ograniczonych zakłóceniach elektromagnetycznych i tam, gdzie wymagana jest kompaktowa powierzchnia na płytce. Jeśli aplikacje są narażone na wyższe EMI lub wymagają lepszej odporności na zakłócenia, rozważ ekranowaną alternatywę lub dodatkowe filtrowanie na poziomie płytki. Przestrzegaj standardowych praktyk montażu i obsługi PCB, aby zapewnić niezawodne połączenia lutowane i wydajność styków.
