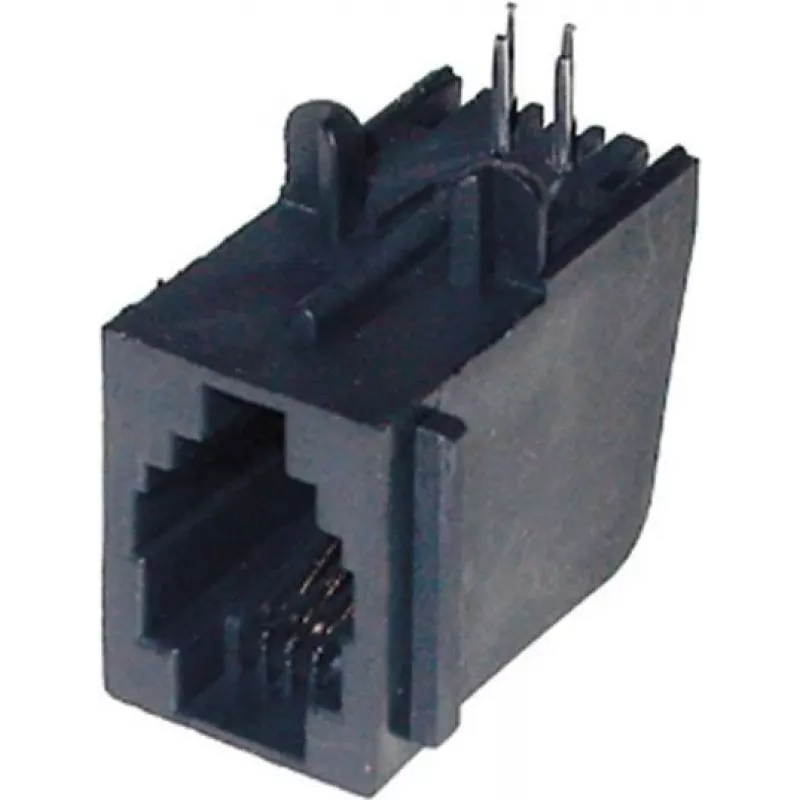

Modularne złącze ShiverPeaks 79214 4/4 do montażu na PCB nieekranowane

Modularne złącze ShiverPeaks 4/4 do montażu na płytce drukowanej to nieekranowane złącze 4-pozycyjne zaprojektowane do kompaktowej integracji z PCB. Zaprojektowane w celu zapewnienia niezawodnego interfejsu dla kabli modułowych, złącze to jest przeznaczone do zastosowań, w których odpowiednie jest złącze nieekranowane, a zakłócenia elektromagnetyczne są minimalne. Obudowa złącza umożliwia uporządkowane połączenia na poziomie płytki w sprzęcie telekomunikacyjnym, przyrządach pomiarowych i małych zestawach krosowniczych.

Zalety

To nieekranowane złącze modułowe oferuje kompaktową powierzchnię montażową dla płytek drukowanych o ograniczonej przestrzeni oraz możliwość bezpośredniego montażu przewlekanego lub powierzchniowego w zależności od projektu płytki. Jego 4-pozycyjny układ styków jest zoptymalizowany pod kątem okablowania o niskim stopniu złożoności i niezawodnej transmisji sygnału w środowiskach o niskim poziomie zakłóceń. Konstrukcja upraszcza montaż i umożliwia spójne łączenie ze standardowymi wtykami modułowymi, zmniejszając naprężenia mechaniczne połączeń lutowanych i ścieżek.

Zastosowanie

• Interfejsy na poziomie płytki dla telefonii i transmisji danych o niskiej prędkości
• Panele krosownicze i małe ramy dystrybucyjne w kontrolowanych środowiskach EMI
• Urządzenia wbudowane i przyrządy pomiarowe wymagające kompaktowego złącza modułowego
• Prototypy i produkcja niskonakładowa, gdzie potrzebne jest standardowe złącze 4/4

Kluczowe specyfikacje

• Konfiguracja: 4-pozycyjny układ styków modułowych
• Ekranowanie: konstrukcja nieekranowana odpowiednia do środowisk o niskim poziomie zakłóceń
• Typ montażu: przeznaczone do montażu na PCB/płytce drukowanej
• Interfejs styków: kompatybilny ze standardowymi 4-pozycyjnymi wtykami modułowymi
• Wymiary fizyczne: kompaktowa obudowa złącza zoptymalizowana pod kątem płytki

Sposób użycia

Zainstaluj złącze na płytce drukowanej w docelowym miejscu montażu, postępując zgodnie z zalecaną stopką i profilem lutowania producenta płytki. Upewnij się co do prawidłowej orientacji i zabezpiecz mechanicznie, jeśli złącze będzie poddawane wielokrotnym cyklom łączenia. Zastosuj odpowiednie techniki lutowania oraz profile rozpływowe lub na falę kompatybilne z komponentami PCB. Po montażu sprawdź ciągłość między stykami złącza a odpowiednimi ścieżkami na płytce oraz przetestuj połączenie ze sprawnym wtykiem modułowym, aby potwierdzić dopasowanie mechaniczne i elektryczne.

Zalecenia

Używaj tego nieekranowanego złącza modułowego 4/4 w instalacjach, w których zakłócenia elektromagnetyczne są niskie lub kontrolowane. W środowiskach o wyższym poziomie EMI lub tam, gdzie wymagane jest uziemienie i ekranowanie, wybierz alternatywę ekranowaną. Unikaj nadmiernego naprężenia mechanicznego złącza podczas wielokrotnych operacji wpinania i weryfikuj, czy na poziomie zespołu zapewniono odpowiednie odciążenie kabla.
